آنتن اکتیو GNSS – SMA سانی وی مدل SWG007
623,730تومان
- Antenna for 1176MHz, 1575MHz, 1602MHz
- Applications: GPSL1+L5/GLONASS/GALILEO
- Impedance: 50 Ohm
- Active Gain: 25@3.6 V(dB)
- High-precision
- Multimode multi star
- LNA
- توضیحات
- توضیحات تکمیلی
- دانلود
- نظرات (0)
توضیحات
به طور کلی آنتن های GPS اکتیو در دریافت کیفیت سیگنال بهتر و سطح نویز پایین تر نقش مهمی ایفا می کنند. آنتن سیم دار اکتیو را می توانید در بهترین موقعیت نصب نموده و در نقاطی که پوشش دهی سیگنال های GNSS کاهش می یابند، این آنتن می تواند ثاثیر زیادی در عملکرد صحیح و دقیق سیستم داشته باشد. شما می توانید این محصول را از فروشگاه آرویدتک بصورت آنلاین با بهترین قیمت خریداری نمایید.
نگاه کلی

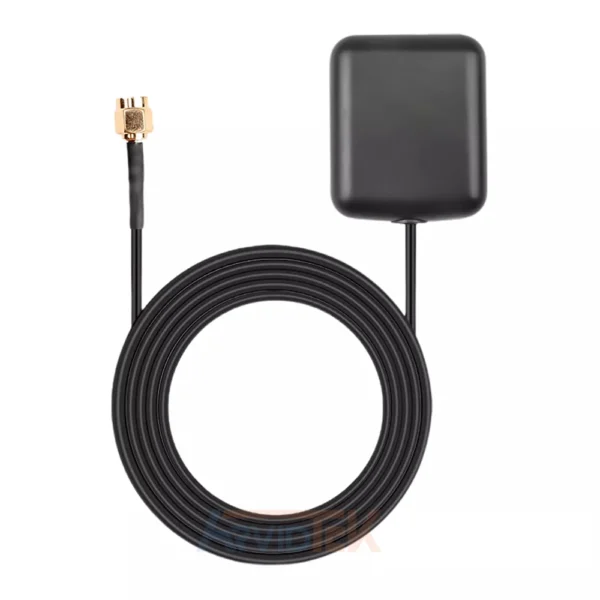

آنتن SUNNYWAY مدل SGW007 یک آنتن سیم دار با طول سیم 3 متر است که از استاندارد های GPS ،Glonass و Galileo پشتیبانی میکند ، همچنین باندهای فرکانسی آن 1602MHZ و 1575MHz و 1176MHz میباشد . ابعاد این محصول 45.54mm در 38.3mm با ارتفاع 13mm و نوع اتصال آن با کانکتور SMA میباشد.
عملکرد الکتریکال

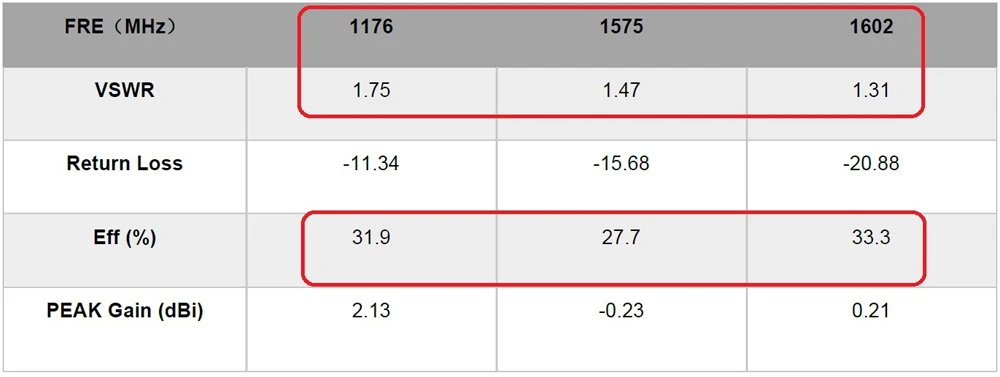

براساس مشخصات دیتاشیت، این آنتن می تواند باندهای فرکانسی در بازه 1176-1602MHz را در استانداردهای GPS ،Glonass و Galileo پوشش دهد. در فایل دیتاشت تمامی تست های مربوط به VSWR، تلفات انعکاسی و گین آنتن انجام شده و نتایج کاملی قرار گرفته است و میتوانید در بخش دانلودها، این فایل را دریافت و بررسی نمایید.
در ادامه به بررسی دقیق برخی از پارامترهای عملکردی این آنتن پرداخته شده است. البته برای داشتن دیدگاه مناسب و اولیه نسبت به مفاهیمی که در ادامه بررسی می شوند، پیشنهاد می شود قسمت اول مقاله الکترونیک فرکانس بالا کاربردی را درسایت سیسوگ مطالعه نمایید:
در این مقاله اولویت اول، مفاهیم کاربردیتر و بررسی و تست سیستمهای مختلف فرکانسبالا الکترونیکی هست و قرار نیست وارد مفاهیم عمیق و جنبههای محاسباتی بشیم. دلیل کلمه کاربردی در انتهای اسم دوره هم همین هست. (ادامه مطلب…)

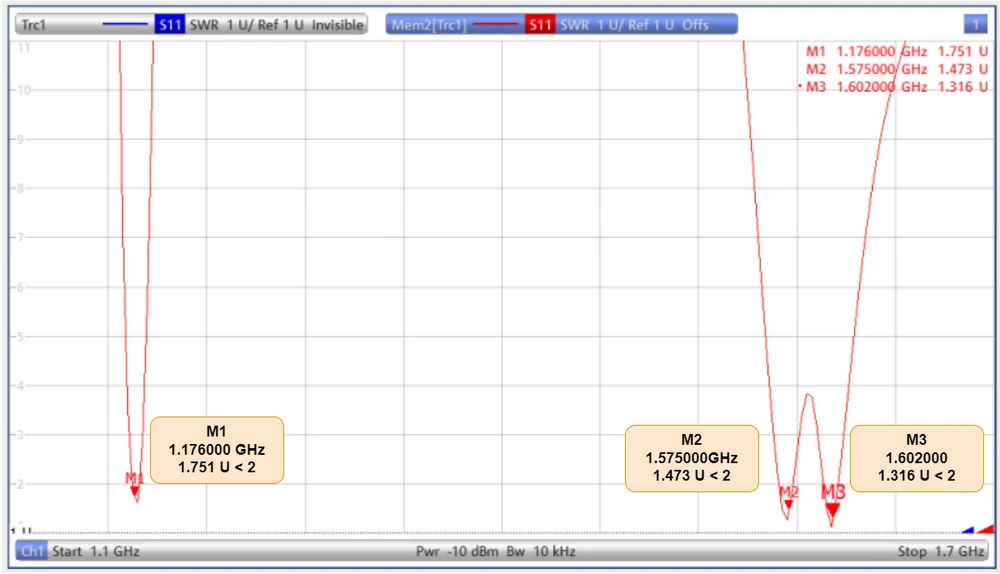

براساس جدول مقادیر تست شده VSWR این آنتن از لحاظ الکتریکال، همه باندهای فرکانسی بازه ذکر شده را به خوبی و با کیفیت خیلی خوبی پوشش می دهد.

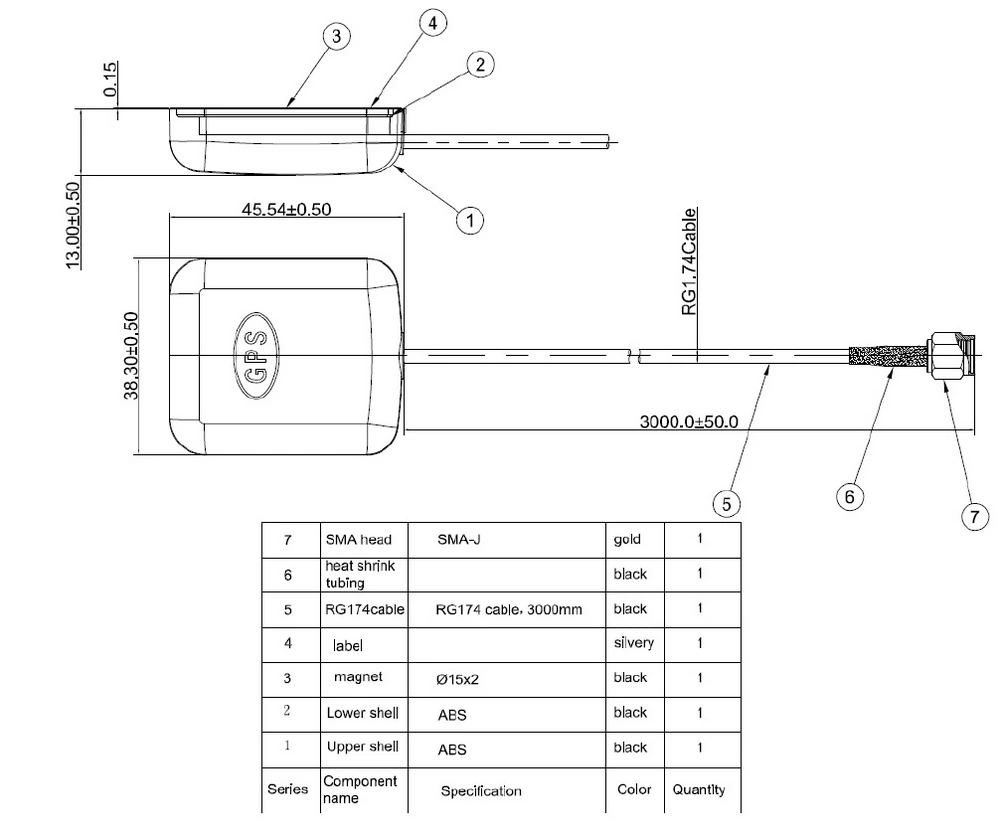

مشخصات فیزیکی
توضیحات تکمیلی
| Manufacturer | SUNNYWAY |
|---|---|
| Mounting type | Magnet |
| Connector type | SMA-M |
| Dimensions (mm) | 38.3(L) x 45.54(W) x 15.2(H) |
| Cable length(mm) | 3000(RG174) |
| Operating temperature | -40˚Cto+85˚C |
| Standards | GPSL1+L5/GLONASS/GALILEO |
| Frequency (MHz) | 1176, 1575, 1602 |
| VSWR | 1.75, 1.47, 1.31 |
| Active Gain (dB) | 25 @ 3.6 V |
| Peak Gain (dBi) | / |
| Impedance (Ohm) | 50 |
| Polarization | RHCP |
