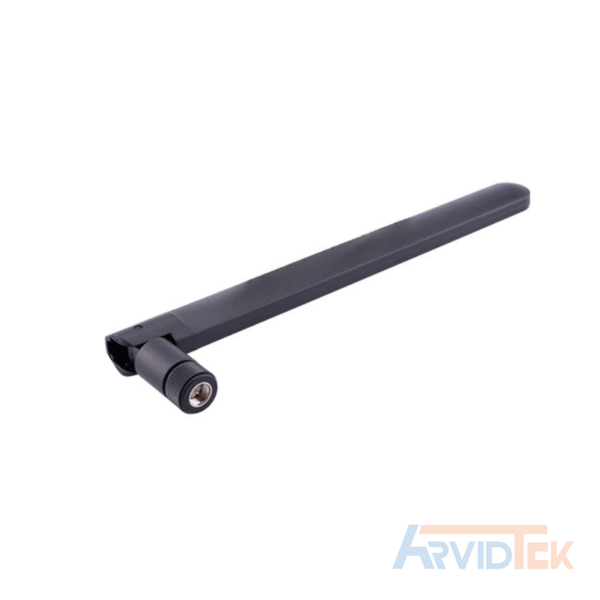

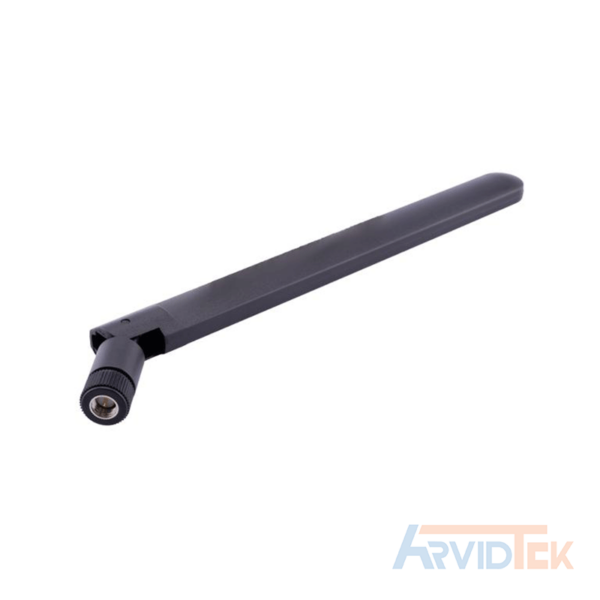

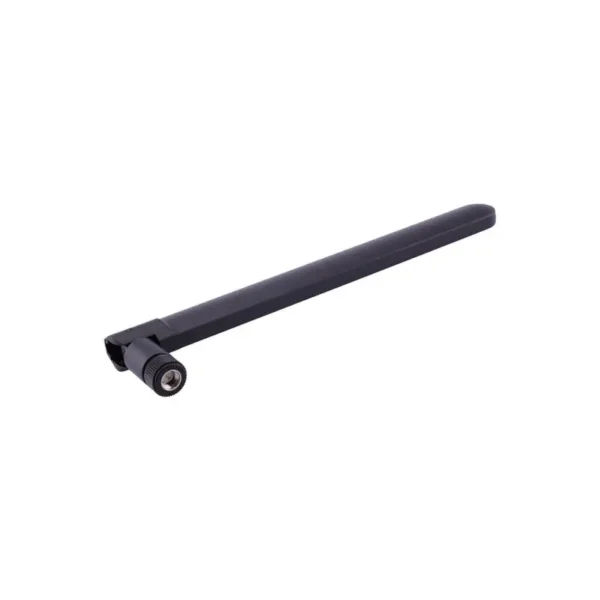

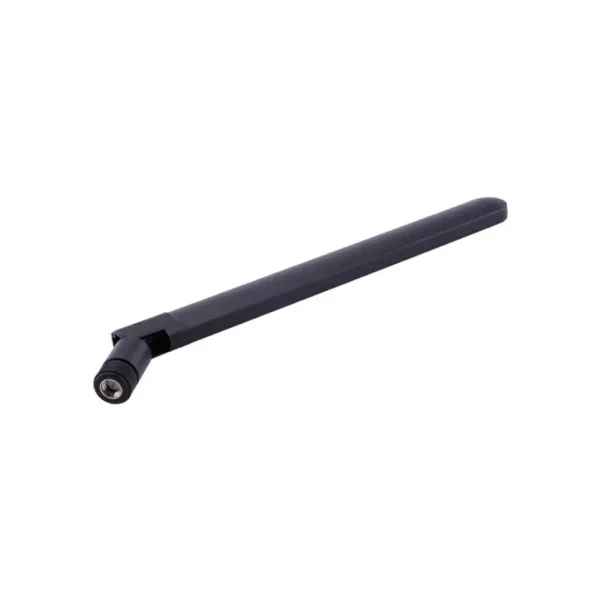

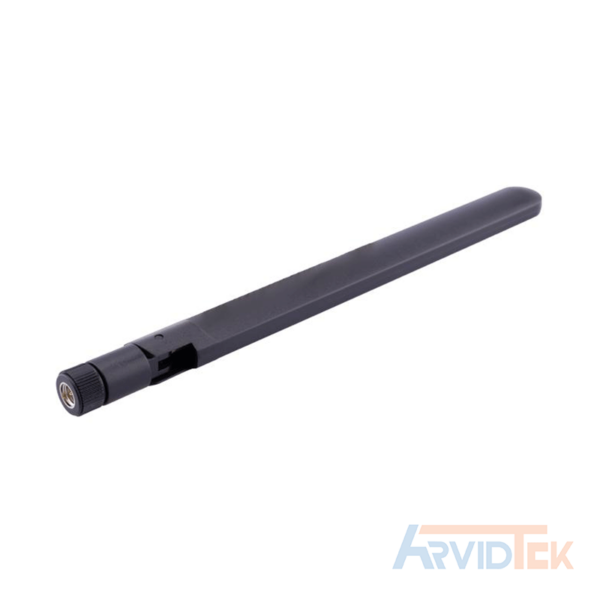

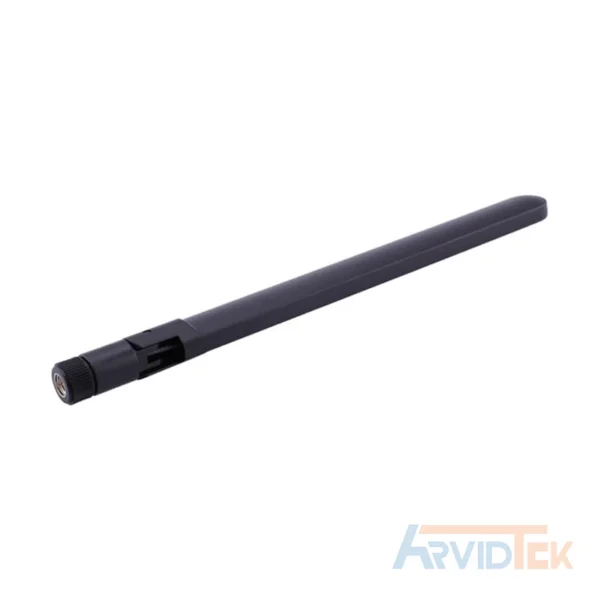

آنتن BT/WiFi (2.4G/5G) – SMA سانی-وی مدل SWE035

توضیحات

نگاه کلی

آنتن WIFI سانی وی مدل SWE035 ، شبکه های وای فای فرکانس 2.4 گیگاهرتز و 5 گیگاهرتز را پوشش داده و با هردو باند سازگار است.

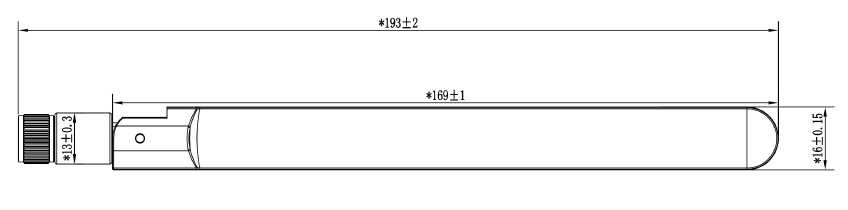

این آنتن خارجی به سختی تحت تاثیر شرایط داخلی محصول قرار می‌گیرد، از همین رو باعث افزایش راندمان، سطح تششعات و بهره بخش RF می‌شود در حالی که یک راه‌کار بهینه برای مصرف کننده ایجاد می‌کند. ابعاد این محصول ‎193*16*13.08 میلیمتر بوده و نوع اتصال آن با کانکتور SMA MALE می باشد.

عملکرد الکتریکال

براساس مشخصات دیتاشیت، این آنتن می تواند باندهای فرکانسی در بازه 2400-5900MHz را با بازدهی حداکثر 80% پوشش دهد. در فایل دیتاشیت تمامی تست های مربوط به VSWR، تلفات انعکاسی و گین آنتن انجام شده و نتایج کاملی قرار گرفته است و می‌توانید در بخش دانلودها، این فایل را دریافت و بررسی نمایید.
در ادامه به بررسی دقیق برخی از پارامترهای عملکردی این آنتن پرداخته شده است. البته برای داشتن دیدگاه مناسب و اولیه نسبت به مفاهیمی که در ادامه بررسی می شوند، پیشنهاد می شود قسمت اول مقاله الکترونیک فرکانس بالا کاربردی را درسایت سیسوگ مطالعه نمایید :

– در این مقاله اولویت اول، مفاهیم کاربردی‌تر و بررسی و تست سیستم‌های مختلف فرکانس‌بالا الکترونیکی هست و قرار نیست وارد مفاهیم عمیق و جنبه‌های محاسباتی بشیم. دلیل کلمه کاربردی در انتهای اسم دوره هم همین هست. (ادامه مطلب…)

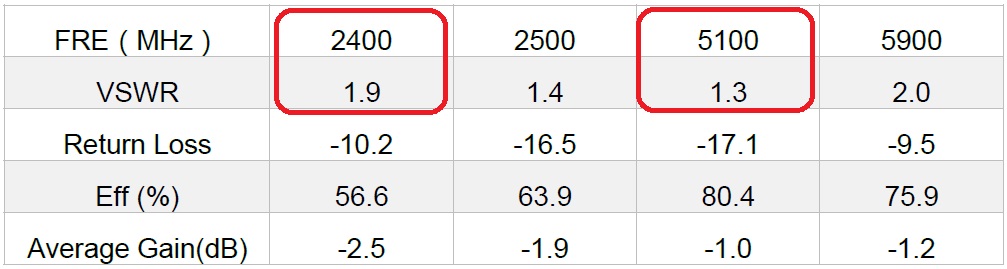

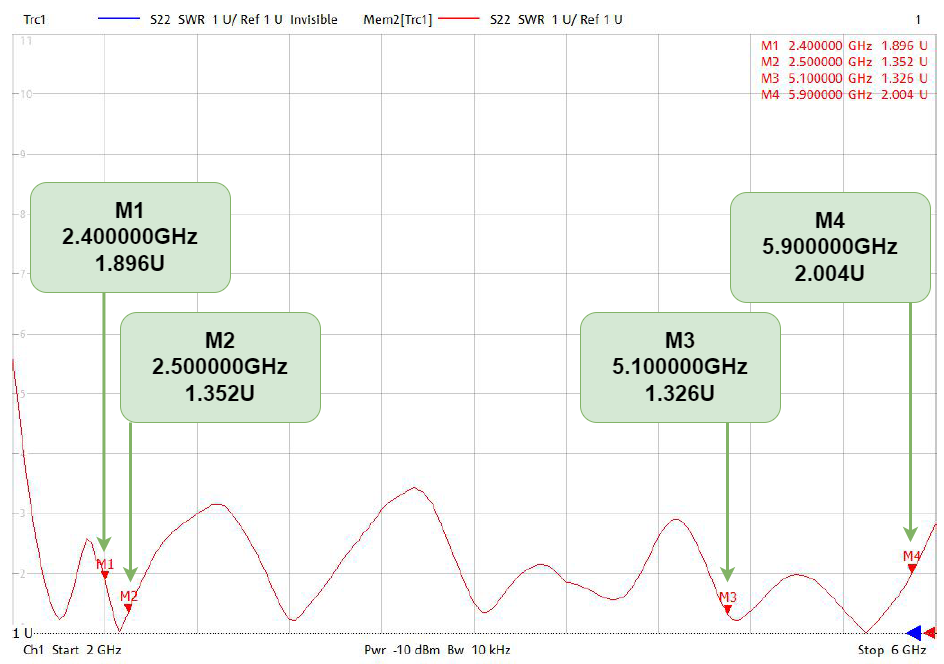

براساس جدول مقادیر تست شده VSWR این آنتن از لحاظ الکتریکال، همه باندهای فرکانسی بازه ذکر شده را به خوبی و با کیفیت مناسبی پوشش می دهد.
