توضیحات
نگاه کلی

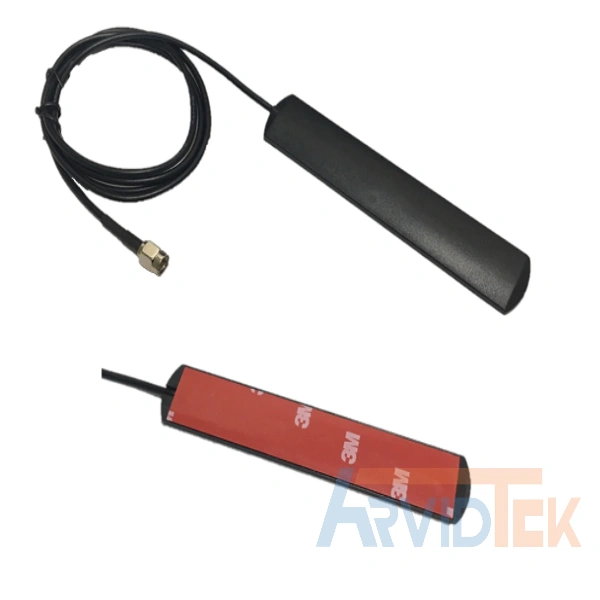

آنتن AT0013 یک آنتن سیم دار با طول کابل 2 متر از جنس RG174 است که در کنار اقتصادی بودن، می تواند گزینه بسییار مناسبی برای اپلیکیشن های 4G و 2G باشد. ارائه این محصول به صورت فلت همراه با چسب دوطرفه، باعث ایجاد انعطاف نصب در پروژه های مختلف به منظور دست یابی به حداکثر بازدهی و پرهیز از نویز های محیطی و مداری می شود. اسپکتروم و توان متوسط این آنتن در کنار انطابق کامل با کریرهای فرکانسی ایران، آن را به گزینه ای مناسب اپلیکیشن های IOT تبدیل کرده است.
در ادامه به بررسی دقیق تری از عملکرد الکتریکال آنتن پرداخته شده و همچنین در سربرگ توضیحات تکمیلی می توانید اسپک های این آنتن را به طور دقیق تری مشاهده فرمایید.
عملکرد الکتریکال
بر اساس نتایج تست پارامتر های S این آنتن که در تصویر زیر قابل مشاهده است، آنتن AT0012 در باندهای فرکانسی 1800MHz، 900MHz و 2600MHz پارامتر موج ایستا (VSWR) مقداری کمتر از 2 داشته که نشان از انطباق بسیار مناسب در باندهای پرکاربرد 4G و 2G با امپدانس مشخصه 50 اهم می باشد. همچنین این آنتن دارای حداکثر گین 5dBi و نوع پلاریزه Vertical است که باعث می شود گزینه ای بسیار مناسب برای آپلیکشن های پرتابل و IOT تبدیل شود.
توضیحات تکمیلی
| Frequency | 700-2700MHZ |
|---|---|
| VSWR | ≤2.0 |
| Gain | 5dBi |
| Polarization Type | Vertical |
| Radiation Direction | Omni-Directional |
| Input Impendence | 50Ω |
| Antenna Height | 117*22mm |
| Cable Length | 2000mm |
| Connect Type | SMA |
| Cable Line | RG174 |
| Operating Themp | -40 ~ +80 ˚C |
