آنتن LTE-SMA سانی-وی مدل SWE002
410,400تومان
- پشتیبانی از 4G/3G/2G/NB-IoT/CAT M1
- باندهای فرکانسی 824-2690MHz
- ابعاد : 5*185mm
- طول سیم 2 متر
- دارای کانکتور SMA
- توضیحات
- توضیحات تکمیلی
- دانلود
- نظرات (0)
توضیحات
نگاه کلی
آنتن های سیم دار عموما در پروژه هایی با ویژگی های محیطی خاص و نیاز به پهنای باند و کیفیت سیگنال بالا مورد استفاده قرار می گیرند. از این رو آنتن LTE – SMA مدل SWE002 با طول کابل 2000mm می تواند در فضاهای محفوظ فلزی و یا پرنویز بسیار کار آمد باشد. این آنتن علاوه بر باندهای فرکانسی LTE/4G، باندهای 3G/2G/LPWA را نیز به خوبی پوشش می دهد. این آنتن ضد آب و غبار به سختی تحت تاثیر شرایط داخلی محصول قرار میگیرد، از همین رو باعث افزایش راندمان، سطح تششعات و بهره بخش RF میشود در حالی که یک راهکار بهینه برای مصرف کننده ایجاد میکند. ابعاد این محصول Φ30*110mm بوده و نوع اتصال آن با کانکتور SMA می باشد.
عملکرد الکتریکال
براساس مشخصات دیتاشیت، این آنتن می تواند باندهای فرکانسی در بازه 824-2700MHz را با بازدهی حداکثر 54% پوشش دهد. در فایل دیتاشیت تمامی تست های مربوط به VSWR، تلفات انعکاسی و گین آنتن انجام شده و نتایج کاملی قرار گرفته است و میتوانید در بخش دانلودها، این فایل را دریافت و بررسی نمایید.
در ادامه به بررسی دقیق برخی از پارامترهای عملکردی این آنتن پرداخته شده است.

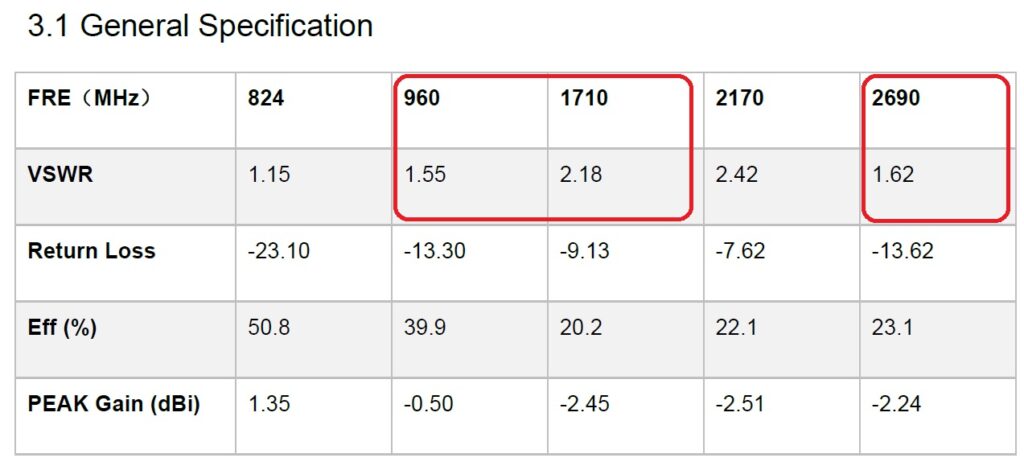

براساس جدول مقادیر تست شده VSWR این آنتن از لحاظ الکتریکال، همه باندهای فرکانسی بازه ذکر شده را به خوبی و با کیفیت مناسبی پوشش می دهد.
با جستجوی پوشش دهی باند LTE در ایران در می یابیم که این آنتن، تمامی باندهای ذکر شده در زیر را پوشش می دهد:
مشخصات فیزیکی :
توضیحات تکمیلی
| Frequency | 700-2700MHZ |
|---|---|
| VSWR | <3 |
| Gain | 2.5 dBi |
| Polarization Type | Linear |
| Radiation Direction | Omni-Directional |
| Input Impendence | 50Ω |
| Antenna Height | φ46.5mm*185mm |
| Connect Type | SMA |
| Operating Themp | -40 ~ +85 ˚C |
