نگاه کلی

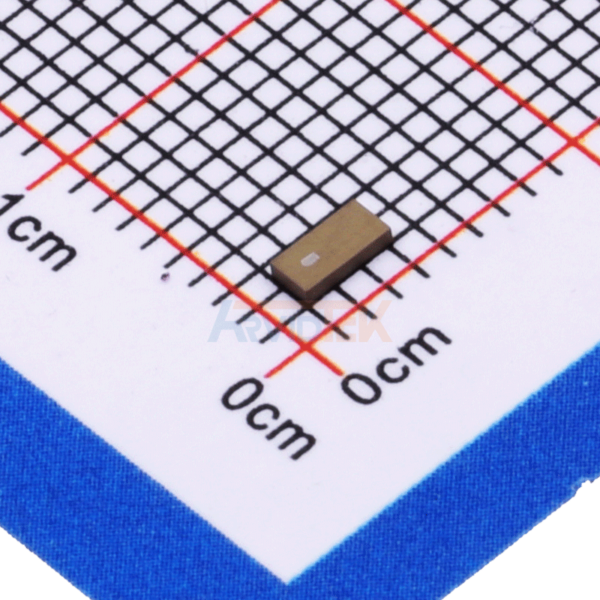

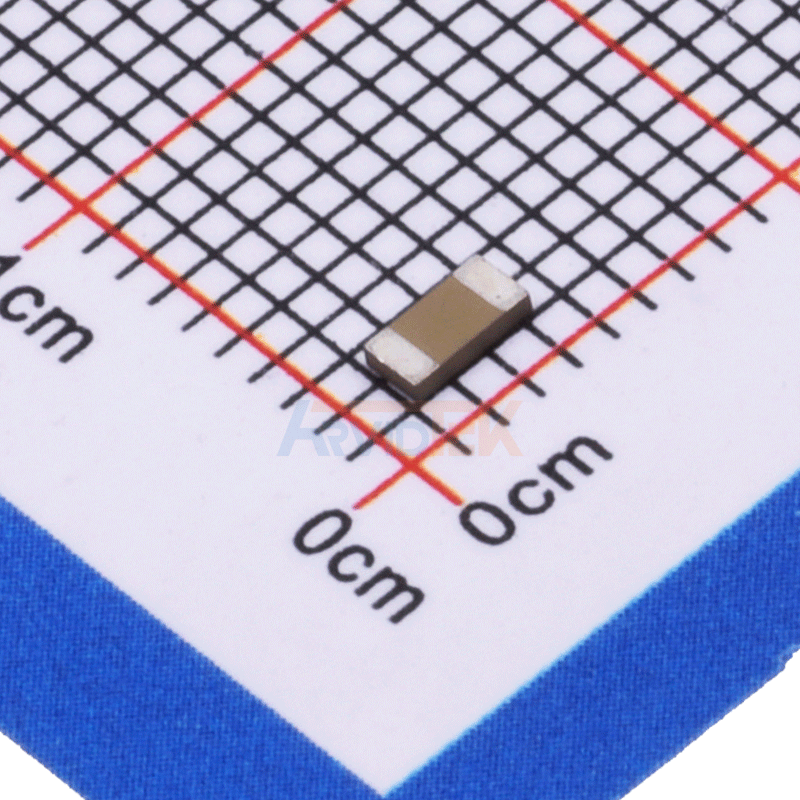

آنتن SMD وای فای، بلوتوث و WLAN مدل SWD014 از جنس سرامیک بوده و قابلیت دریافت سیگنال های وای فای و بلوتوث با فرکانس 2.4GHz را دارد و امپدانس آن 50 اهم می‌باشد. بهره‌ی متوسط آن -2.2~-1.7(dB) بوده و ابعاد این آنتن 3.20*1.60*0.60 میلی متر است که تقریبا با استاندارد SMD 1206 (3.10*1.60mm) مشابه می باشد.
عملکرد الکتریکال
براساس مشخصات دیتاشیت، این آنتن می تواند باندهای فرکانسی در بازه 2.4G را پوشش دهد. در فایل دیتاشیت تمامی تست های مربوط به VSWR، تلفات انعکاسی و گین آنتن انجام شده و نتایج کاملی قرار گرفته است و میتوانید در بخش دانلودها، این فایل را دریافت و بررسی نمایید.
در ادامه به بررسی دقیق برخی از پارامترهای عملکردی این آنتن پرداخته شده است. البته برای داشتن دیدگاه مناسب و اولیه نسبت به مفاهیمی که در ادامه بررسی می شوند، پیشنهاد می شود قسمت اول مقاله الکترونیک فرکانس بالا کاربردی را درسایت سیسوگ مطالعه نمایید :
در این مقاله اولویت اول، مفاهیم کاربردی‌تر و بررسی و تست سیستم‌های مختلف فرکانس‌بالا الکترونیکی هست و قرار نیست وارد مفاهیم عمیق و جنبه‌های محاسباتی بشیم. دلیل کلمه کاربردی در انتهای اسم دوره هم همین هست. (ادامه مطلب…)

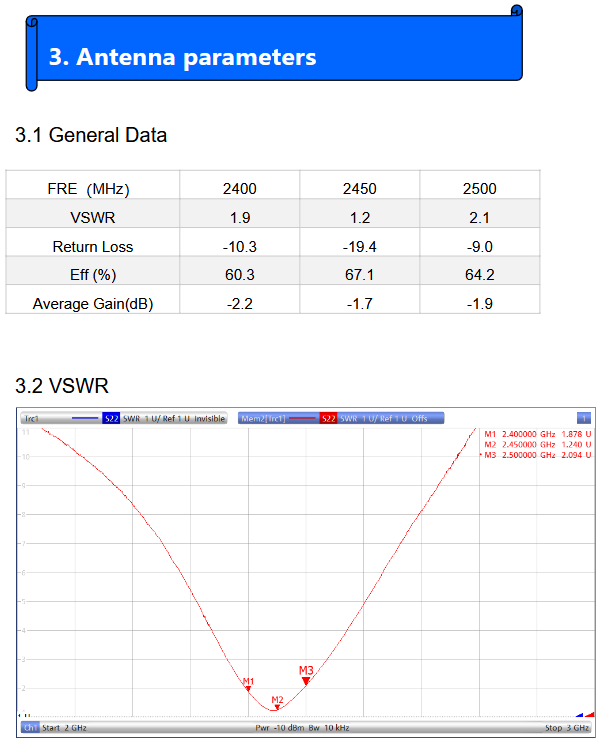

براساس جدول مقادیر تست شده VSWR این آنتن از لحاظ الکتریکال، همه باندهای فرکانسی بازه ذکر شده را به خوبی و با کیفیت خیلی خوبی پوشش می دهد.

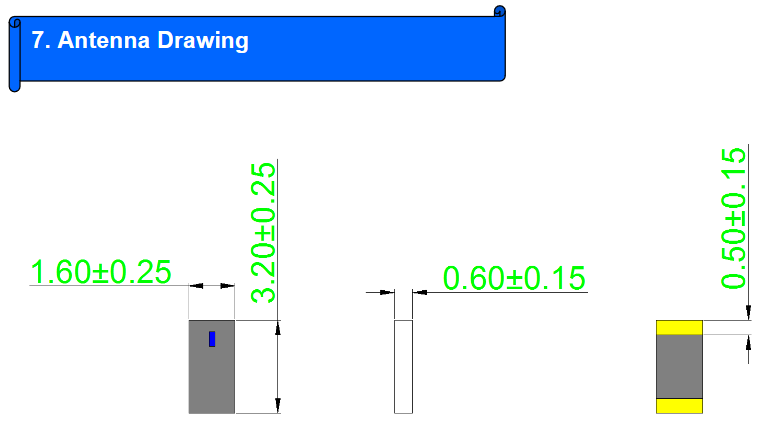

مشخصات فیزیکی
جهت مشاهده ویژگی ها و مشخصات بیشتر میتوانید دیتاشیت محصول را از طریق همین صفحه دانلود نمایید.
توضیحات تکمیلی
توضیحات تکمیلی
| Frequency | 2.4GHz |
|---|---|
| impedance | 50Ω |
| Mount Type | SMD |
| Operating Themp | – 40 ˚C ~ + 85 ˚C |
