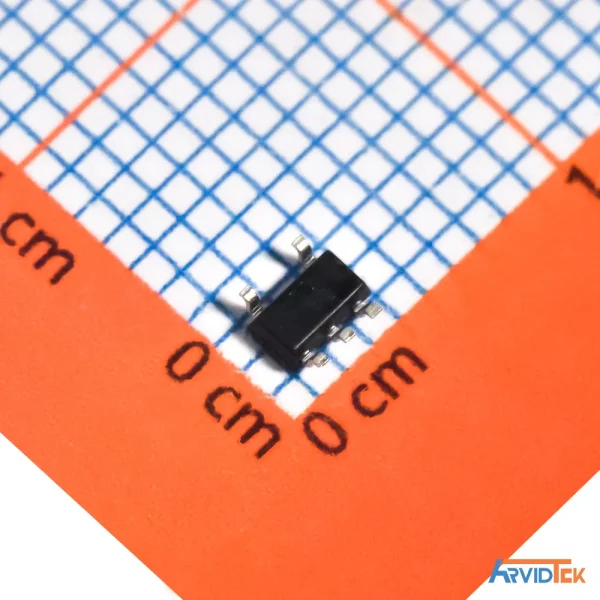

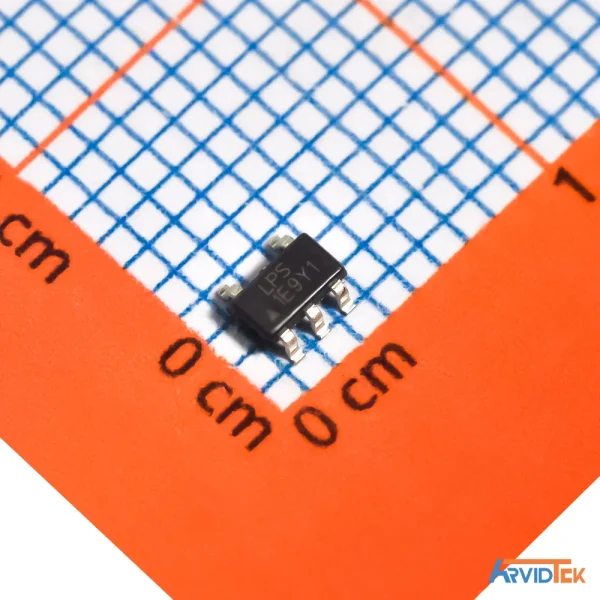

رگولاتور 3.3 ولت LP3992-33B5F (LDO)
9,400تومان
- تنظیمکننده LDO با خروجی 3.3V ثابت و نویز پایین
- توضیحات
- توضیحات تکمیلی
- دانلود
- نظرات (0)
توضیحات
معرفی محصول
LP3992-33B5F از شرکت LOWPOWER یک تثبیت کننده ولتاژ خطی با مصرف کم و نویز فوقالعاده پایین است که به عنوان یک LDO با خروجی ثابت 3.3V طراحی شده است. این تراشه با توانایی تامین جریان تا 300 mA خروجی و بستهبندی کوچک SOT-23-5، مناسب برای دستگاههای همراه، RF و بیسیم، و هر دستگاهی با فضا و مصرف انرژی محدود است. با PSRR بالا (76dB در 1kHz)، نویز خروجی فقط 300μV RMS و زمان پاسخ سریع، گزینهای ایدهال برای منابع تغذیه داخلی میکروکنترلرها، FPGA/SoCهای سبک و تجهیزات پرتابل است. این آیسی با استاندارد RoHS مطابقت دارد و امکان فعالسازی/غیرفعالسازی از طریق ورودی Enable با سطح TTL را فراهم میکند.
این محصول در بستهبندی SOT-23-5 ارائه میشود و این شماره (LP3992-33B5F) مخصوص خروجی ثابت 3.3V است. محدوده ولتاژ ورودی از 2.5 تا 5.5 ولت است و در کنار حفاظتهای مانند Over Current Protection و Thermal Shutdown کاربر را از بروز مشکلات تغذیهای مطلع میکند. با قابلیت کارکرد با خازنهای کم ESR سرراست و سریع روشن شدن (~50 μs)، این منبع تغذیه کوچک برای طراحیهای موبایل و قابل حمل بسیار مناسب است.
مشخصات
| ولتاژ خروجی (VOUT) | 3.3 V (IOUT = 1 mA) |
|---|---|
| دقت ولتاژ خروجی (ΔVOUT) | ±3٪ (IOUT = 1 mA) |
| حداکثر جریان کارگذاری خروجی (IOUT) | 300 mA |
| محدوده Current Limit (ILIM) | 420 تا 450 mA (RLOAD = 1 Ω) |
| جریان خام / Quiescent (IQ) | 75 تا 130 μA (VEN ≥ 1.2V ، IOUT = 0) |
| جریان Standby در حالت Shutdown (ISTBY) | 0.01 تا 1 μA (VEN = GND) |
| Dropout Voltage (VDROP) | 220 تا 300 mV (IOUT = 300 mA ، VOUT > 2.8V) |
| ولتاژ ورودی (VIN) | 2.5 تا 5.5 V |
| PSRR | -76 dB (f = 1 kHz ، COUT = 1 μF) |
| نویز خروجی (ENOISE) | 300 μV rms (10 Hz تا 100 kHz ، IOUT = 200 mA ، COUT = 1 μF) |
| زمان روشنشدن (tON) | ~50 μs |
| نوع بستهبندی (Package) | SOT23-5 / TSOT23-5 / SOT-23-3 |
| Enable (EN) | Logic High ، 0.4 V تا VIN + 0.3 V |
| حد دمای ایمن قطع حرارتی (TSD) | 150 °C |
کاربردها
- منابع تغذیه برای دستگاههای موبایل و بیسیم مانند تلفن همراه و مودمهای بیسیم
- پردازشگرهای سطح پایین همراه با منابع تغذیه کوچک و با نویز پایین
- نمایشگرهای LCD و ماژولهای کاربر با مصرف پایین
- دستگاههای قابل حمل مانند پخشکنندههای MP3 و دوربینهای کوچک
- کارتهای بیسیم و مبدلهای RF با حساسیت نویز پایین
برای جزئیات کاملتر، میتوانید دیتاشیت LP3992-33B5F را از بخش «دانلود» دریافت کنید.
توضیحات تکمیلی
| Category | Integrated Circuits (ICs)/Power Management (PMIC)/Voltage Regulators – Linear, Low Drop Out (LDO) Regulators |
|---|---|
| Manufacturer | LOWPOWER |
| Package | SOT-23-5 |
| Power Supply Rejection Ratio (PSRR) | 76dB@(1kHz) |
| standby current | 130uA |
| Voltage Dropout | 300mV@(300mA) |
| Number of Outputs | 1 |
| Output Configuration | Positive |
| Noise | 300uVrms |
| Operating Voltage | 5.5V |
| Output Type | Fixed |
| Output Voltage | 3.3V |
| Features | Over Current Protection;Thermal Shutdown;Enable |
| Output Current | 300mA |
