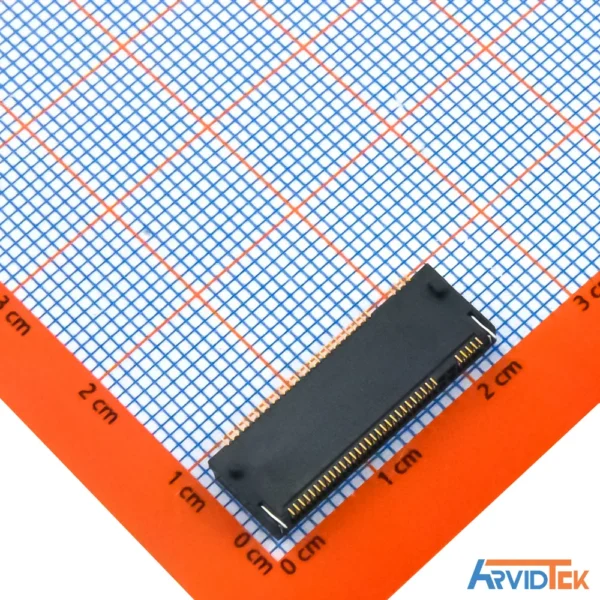

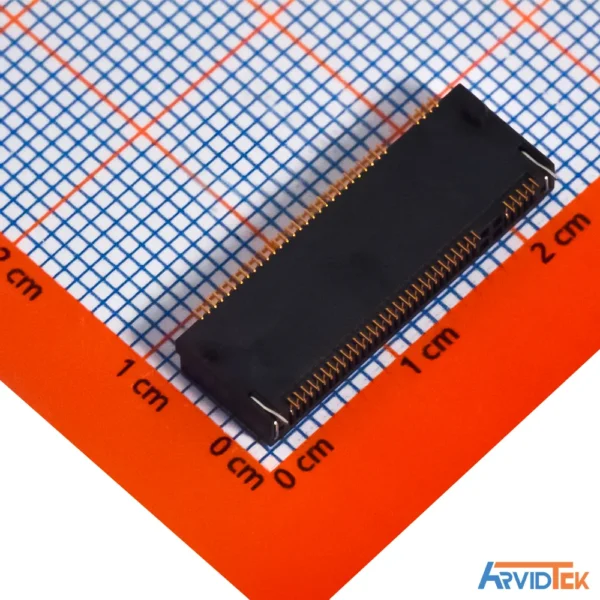

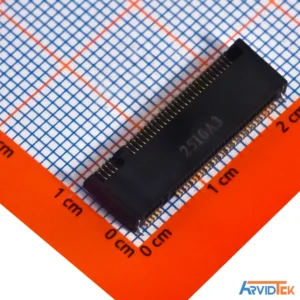

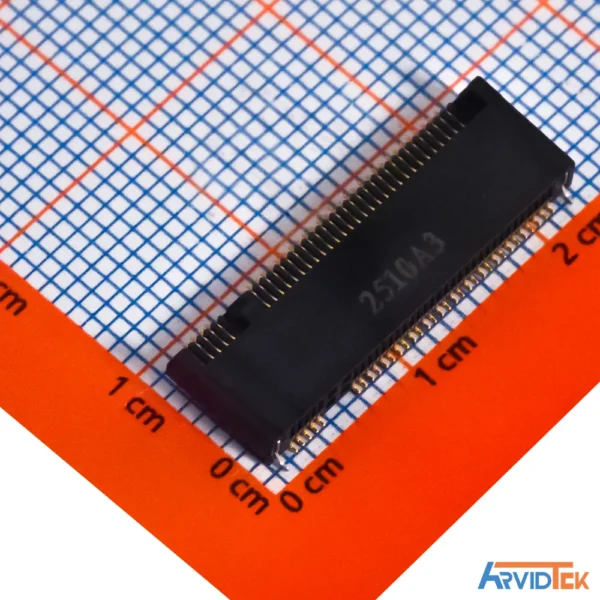

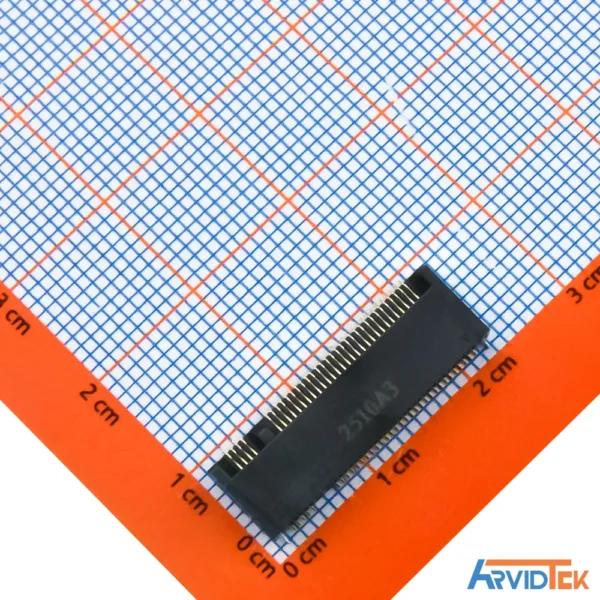

کانکتور M.2 مدل 91302-32-067RDM
96,520تومان
- کانکتور M.2، پکیج SMD مناسب استفاده برای ماژول های مخابراتی، SSD و …
- SMD,P=0.5mm,Surface Mount,Right Angle SAS/SATA/M.2/M2 Connector ROHS
- توضیحات
- توضیحات تکمیلی
- دانلود
- نظرات (0)
توضیحات
ویژگیهای فیزیکی و ابعاد کانکتور
این قطعه یک کانکتور با نصب سطحی SMD برای M.2 است که پینهای آن 67 عدد است. فاصله پینها برابر با P=0.5mm است و با زاویه Right Angle مونتاژ میشود. ارتفاع از سطح برد (Height Above Board) برابر با 3.2mm است. رابط این کانکتور از نوع M.2-M Key و دارای امکان Locating pin برای دقیقتر شدن همراستایی است.
توضیحات تکمیلی
| Category | Connectors/Hard Disk Connector (SAS/SATA/M.2) |
|---|---|
| Manufacturer | UMAX |
| Package | SMD,P=0.5mm,Surface Mount,Right Angle |
| Mounting Type | Surface Mount, Right Angle |
| Number of Pins | 67P |
| Connector Type | Female |
| Interface Form | M.2-M Key |
| Operating Temperature | – |
| Supplementary Features | with locating pin |
| Height Above Board | 3.2mm |
AT0632-91302-32-067RDM-arvidtek.ir_.pdf
(pdf, 185KB)
datasheet
