آنتن WIFI/BT 2.4G – SMD SUNNYWAY مدل SWD014

توضیحات

نگاه کلی

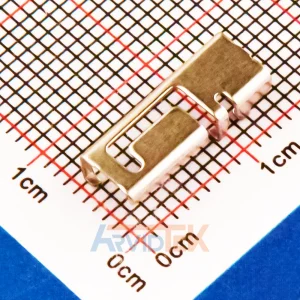

آنتن سرامیکی SMD مدل SWD014 که در فروشگاه تخصصی آرویدتک ( که گاهی به‌صورت ارویدتک نیز نوشته می‌شود )  عرضه می‌شود که گزینه‌ای جمع‌وجور و مقاوم برای تقویت سیگنال‌های ۲.۴ گیگاهرتز وای‌فای، بلوتوث و WLAN است. با ابعاد 3.20 × 1.60 × 0.60 میلی‌متر (مطابق استاندارد SMD 1206) این امکان را می‌دهد که به‌راحتی روی بردهای کوچک نصب شده و فضای کمی اشغال کند. امپدانس ورودی 50 اهم این آنتن، امکان اتصال مستقیم به ماژول‌های بی‌سیم را بدون نیاز به قطعات اضافه فراهم می‌آورد.

ویژگی‌های کلیدی

• فرکانس عملیاتی: 2.4 GHz برای وای‌فای، بلوتوث و WLAN
• امپدانس ورودی: 50 Ω جهت عملکرد بهینه
• بهره (Gain): متوسط‌ بین -2.2 تا -1.7 dB
• نوع نصب: SMD (سایز 1206)
• جنس: سرامیک با دوام بالا
• دمای کاری: –40 تا +85 ˚C

عملکرد الکتریکال
بر اساس دیتاشیت رسمی، SWD014 مقدار VSWR بسیار پایینی در فرکانس 2.4 گیگاهرتز دارد که اطمینان از حداقل بازتاب سیگنال و پایداری لینک را فراهم می‌کند. نتایج کامل تست‌های VSWR، تلفات انعکاسی و منحنی‌های بهره در بخش دانلود دیتاشیت برای بررسی دقیق‌تر در دسترس شماست.

در ادامه به بررسی دقیق برخی از پارامترهای عملکردی این آنتن پرداخته شده است. البته برای داشتن دیدگاه مناسب و اولیه نسبت به مفاهیمی که در ادامه بررسی می شوند، پیشنهاد می شود قسمت اول مقاله الکترونیک فرکانس بالا کاربردی را درسایت سیسوگ مطالعه نمایید :

در این مقاله اولویت اول، مفاهیم کاربردی‌تر و بررسی و تست سیستم‌های مختلف فرکانس‌بالا الکترونیکی هست و قرار نیست وارد مفاهیم عمیق و جنبه‌های محاسباتی بشیم. دلیل کلمه کاربردی در انتهای اسم دوره هم همین هست. (ادامه مطلب…)

مشخصات فیزیکی

برای مشاهده مشخصات فنی این محصول به بخش توضیحات تکمیلی مراجعه فرمایید. همچنین برای مشاهده انواع آنتن SMD  در ارویدتک روی لینک کلیک کنید.
