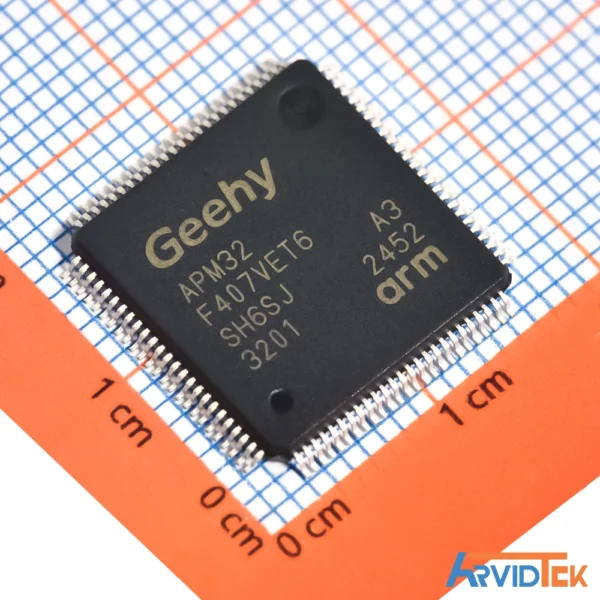

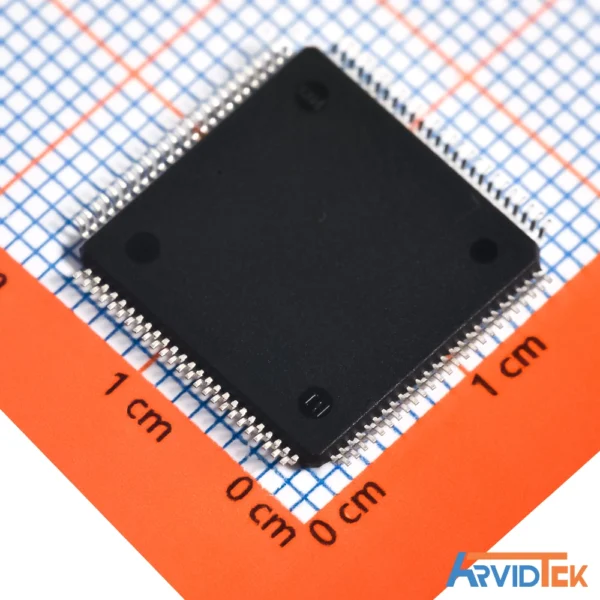

APM32F407VET6

توضیحات

ویژگی‌های محصول

هسته

• هسته 32 بیتی Arm® Cortex®-M4 با FPU
• حداکثر فرکانس کاری 168MHz

حافظه و رابط‌ها

• Flash: ظرفیت حداکثر 1MB
• SRAM: سیستم (192KB) + پشتیبان (4KB)
• EMMC: پشتیبانی از کارت CF، SRAM، PSRAM، SDRAM، NOR و NAND

ساعت

• HSECLK: پشتیبانی از کریستال/ نوسان‌ساز سرامیکی خارجی 4~26MHz
• LSECLK: پشتیبانی از کریستال/ نوسان‌ساز سرامیکی 32.768KHz
• HSICLK: نوسان‌ساز RC با کالیبراسیون کارخانه‌ای 16MHz
• LSICLK: پشتیبانی از نوسان‌ساز RC 28KHz
• PLL1: حلقه قفل فاز اصلی، با چهار پارامتر برای پیکربندی فرکانس خروجی
• PLL2: حلقه قفل فاز مخصوص ارائه سیگنال ساعت به I2S، با سه پارامتر برای پیکربندی فرکانس خروجی

منبع تغذیه و مدیریت انرژی

• دامنه VDD: 1.8 تا 3.6V
• دامنه VDDA: 1.8 تا 3.6V
• دامنه منبع تغذیه حوزه پشتیبان VBAT: 1.65V تا 3.6V
• پشتیبانی از ریست روشن/خاموش/کم‌ولتاژ (POR/PDR/BOR)
• پشتیبانی از تشخیص ولتاژ منبع تغذیه قابل برنامه‌ریزی (PVD)

حالت‌های کم‌مصرف

• پشتیبانی از سه حالت خواب، توقف و آماده به کار

DMA

• دو DMA، هر کدام با 8 جریان داده، در مجموع 16 جریان

رابط‌های اشکال‌زدایی

• JTAG
• SWD

ورودی/خروجی

• حداکثر 140 ورودی/خروجی
• تمامی ورودی/خروجی‌ها می‌توانند به وکتور وقفه خارجی نگاشته شوند
• حداکثر 138 ورودی/خروجی که ورودی 5V را تحمل می‌کنند

دستگاه‌های ارتباطی

• 4 USART، 2 UART، پشتیبانی از ISO7816، LIN و IrDA
• 3 I2C، پشتیبانی از SMBus/PMBus
• 3 SPI (2 مورد قابل استفاده مجدد به عنوان I2S)
• 2 CAN
• 3 کنترل‌کننده USB_OTG
• 1 رابط SDIO

مبدل های آنالوگ

• 3 ADC 12 بیتی
• 2 DAC 12 بیتی

تایمرها

• 2 تایمر پیشرفته 16 بیتی TMR1/8 که می‌توانند 7 کانال PWM خروجی ارائه دهند، پشتیبانی از تولید ناحیه مرده و ورودی ترمز
• 2 تایمر عمومی 32 بیتی TMR2/5، هر تایمر دارای 4 کانال مستقل برای ورودی، مقایسه خروجی، PWM و شمارش پالس
• 8 تایمر عمومی 16 بیتی TMR/3/4/9/10/11/12/13/14، هر تایمر دارای 2 کانال مستقل برای ورودی، مقایسه خروجی، PWM و شمارش پالس
• 2 تایمر پایه 16 بیتی TMR6/7
• 2 تایمر watchdog: یک watchdog مستقل IWDT و یک watchdog پنجره‌ای WWDT
• 1 تایمر سیستم 24 بیتی خودکاهنده SysTick Timer

RTC

• پشتیبانی از عملکرد تقویم
• قابلیت هشدار و بیدار کردن دوره‌ای از حالت توقف/آماده به کار

واحد محاسبه CRC

الگوریتم‌های محاسباتی

• BN
• SM3
• SM4

شناسه منحصر به فرد 96 بیتی برای هر دستگاه
