CH217K
15,000تومان
- 2.7V~5.5V 70mΩ 2.7A Active Low 1 Load Switch SOT-23-6 Power Distribution Switches ROHS
- توضیحات
- توضیحات تکمیلی
- دانلود
- نظرات (0)
توضیحات

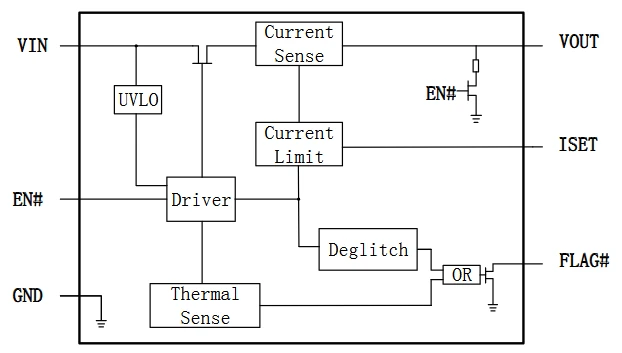

تراشه CH217 یک سوئیچ منبع تغذیه USB با قابلیت تنظیم حد جریان است. این چیپ دارای ماژولهای داخلی برای حفاظت در برابر اضافهجریان، اضافهدما و افت ولتاژ است و از جریان قابل برنامهریزی تا 2.7 آمپر در ولتاژ 5 ولت پشتیبانی میکند. در صورت بروز شرایطی مانند اتصال کوتاه در خروجی (VOUT)، این چیپ میتواند جریان خروجی را محدود کرده و از سیستم تأمین برق محافظت کند. در زیر، بلوک دیاگرام داخلی CH217 جهت استفاده ارائه شده است.
ویژگیها
- دارای ترانزیستور سوئیچ قدرت داخلی با مقاومت در حالت روشن معمولی 70 میلیاهم.
- امکان تنظیم حد جریان با استفاده از مقاومتهای خارجی، با پشتیبانی از محدوده 400 میلیآمپر تا 2.7 آمپر و خطای معمولی ±10%.
- پشتیبانی از ولتاژ منبع تغذیه بین 2.7 ولت تا 5.5 ولت.
- حفاظت سریع در برابر اضافهجریان در صورت اتصال کوتاه در خروجی.
- مصرف انرژی پایین، با جریان کارکرد استاتیک معمولی 50 میکروآمپر.
- جریان خاموشی معمولی کمتر از 1 میکروآمپر و عدم وجود جریان معکوس در حالت خاموش.
- بستهبندی SOT23-6.
این چیپ به طور کلی برای کاربردهای مختلف در سیستمهای تأمین برق USB طراحی شده است و میتواند به بهبود ایمنی و کارایی این سیستمها کمک کند.
توضیحات تکمیلی
| Category | Power Management (PMIC)/Power Distribution Switches |
|---|---|
| Manufacturer | WCH(Jiangsu Qin Heng) |
| Package | SOT-23-6 |
| Operating Temperature - | -40℃~+85℃ |
| Voltage - Supply | 2.7V~5.5V |
| RDS(on) | 70mΩ |
| Output Current | 2.7A |
| Control Input Logic | Active Low |
| Number of Channels | 1 |
| Type | Load Switch |
WCH-Jiangsu-Qin-Heng-CH217K_C7462749.pdf
(pdf, 454KB)
datasheet
