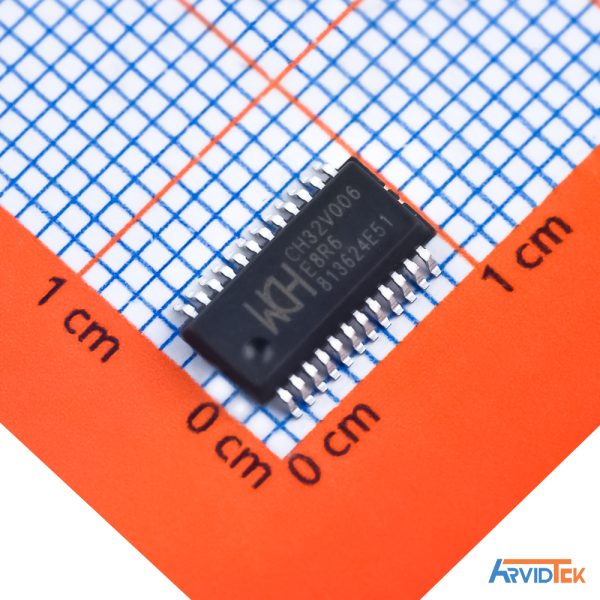

نمای روبه رو از میکروکنترلر CH32V006E8R6
نمای پشت میکروکنترلر CH32V006E8R6
نمای روبه رو از میکروکنترلر CH32V006E8R6
نمای پشت میکروکنترلر CH32V006E8R6
تراشه CH394Q CH394Q

میکروکنترلر CH32V006E8R6

34,110تومان

میکروکنترلر  ،32بیتی پردازنده RISC-V برند WCH، با 64KB حافظه FLASH و 8KB حافظه RAM، پکیج QSOP24
Microcontrollers (MCU/MPU/SOC),64KB FLASH , 8KB SRAM, QSOP24,  ROHS

موجودی کالا: 49 در انبار شناسه محصول: AT0728 دسته:

توضیحات

معرفی کلی میکروکنترلر CH32V006E8R6

میکروکنترلر CH32V006E8R6 یک محصول قدرتمند و اقتصادی از شرکت WCH (Nanjing Qinheng Microelectronics) است که بر پایه هسته QingKe RISC-V (32 بیتی) طراحی شده. این چیپ نسخه ارتقایافته سری CH32V00x محسوب می‌شود و نسبت به مدل‌های قبلی مثل CH32V003، حافظه بیشتر، GPIOهای اضافی، ADC دقیق‌تر، OPA داخلی، DMA و قابلیت‌های لمسی (TouchKey) دارد. مناسب برای پروژه‌های کم‌مصرف، صنعتی، IoT، کنترل موتور، سنسورها و کاربردهای عمومی است.

میکروکنترلر CH32V006E8R6 یک میکروکنترلر صنعتی‌گرید (industrial-grade) با فرکانس کاری تا ۴۸ مگاهرتز است. این چیپ از دستورات RV32EmC پشتیبانی می‌کند و ویژگی‌های پیشرفته‌ای مثل DMA ۷ کاناله، ADC ۱۲ بیتی با نرخ نمونه‌برداری ۳ مگاسمپل بر ثانیه، OPA/PGA/CMP داخلی (با پشتیبانی polling ۳ کاناله)، ۸ کانال TouchKey (تشخیص لمسی خازنی) و دو پورت سریال USART دارد. این مدل در بسته‌بندی QSOP24 (۲۴ پین، سایز بدنه حدود ۳.۹ × ۸.۷ میلی‌متر) عرضه می‌شود و ۲۲ پین GPIO مفید ارائه می‌دهد. این میکروکنترلر با استفاده از دیباگر WCH-LinkE-R0 قابلیت دیباگ و فلش دارد (پشتیبانی از ۱-wire و ۲-wire SDI برای برنامه‌ریزی و دیباگ سریع بدون نیاز به ابزار گران‌قیمت).

کاربردهای اصلی CH32V006E8R6

  • پروژه‌های IoT و خانه هوشمند → سنسورها، کنترل از راه دور، اتصال به Wi-Fi/ESP با UART
  • کنترل موتور و درایور → PWM مکمل + dead-time برای موتور DC/Stepper
  • دستگاه‌های لمسی → کلیدهای خازنی (TouchKey) برای پنل‌های بدون دکمه
  • اندازه‌گیری آنالوگ → ADC سریع + OPA برای سنسورهای دقیق (دما، فشار، جریان)
  • کنترل صنعتی کم‌هزینه → PLC کوچک، رله، تایمر صنعتی
  • پروژه‌های DIY و آموزشی → جایگزین اقتصادی برای STM8/STM32 در Arduino-like پروژه‌ها
  • کاربردهای کم‌مصرف → دستگاه‌های باتری‌دار، ساعت، ریموت کنترل

مزایای CH32V006E8R6 نسبت به رقبا

  • حافظه و GPIO بیشتر نسبت به CH32V003/CH32V005
  • ADC و OPA داخلی قوی (۱۲ بیت + ۳ Msps + high-speed OPA)
  • DMA و TouchKey → ویژگی‌هایی که در چیپ‌های ارزان معمول نیست
  • دیباگ آسان با WCH-LinkE (ارزان و سریع)
  • پشتیبانی RISC-V → آینده‌دار، اکوسیستم باز (GCC، Rust و غیره)

لینک IDE مورد نیاز توسعه نرم‌افزاری

شرکت WCH محیط توسعه رسمی MounRiver Studio (MRS) را ارائه می‌دهد که بر پایه Eclipse است و کاملاً رایگان برای ویندوز، لینوکس و مک.

نکته: برای شروع سریع، MRS را نصب کنید، پروژه نمونه CH32V006 را باز کنید و با WCH-LinkE-R0 به برد متصل شوید. همچنین کتابخانه‌های آماده و مثال‌ها در سایت WCH یا GitHub/openwch موجود است.

هم چنین این میکروکنترلر با استفاده از دییاگر WCH-LinkE-R0 قابلیت دیباگ و فلش دارد.

توضیحات تکمیلی

Core

QingKe 32-bit RISC-V core, RV32EmC instruction set
Package

QSOP24
Memory

8KB volatile data storage area SRAM
62KB program memory CodeFlash
3328B BootLoader
256B non-volatile system configuration memory
256B user-defined memory
Ram

8K
Clock & Reset

Built-in factory-trimmed 24MHz RC oscillator
Built-in 128KHz RC oscillator
High-speed external 3~25MHz oscillator
Built-in system clock monitoring (SCM) module
Power on/down reset, programmable voltage detector
Power management and low-power consumption

System power supply VDD: 2~5V
Low-power mode: Sleep, Standby
فایل دیتاشیت (Hardware Design) محصول (pdf, 793KB)
دانلود
