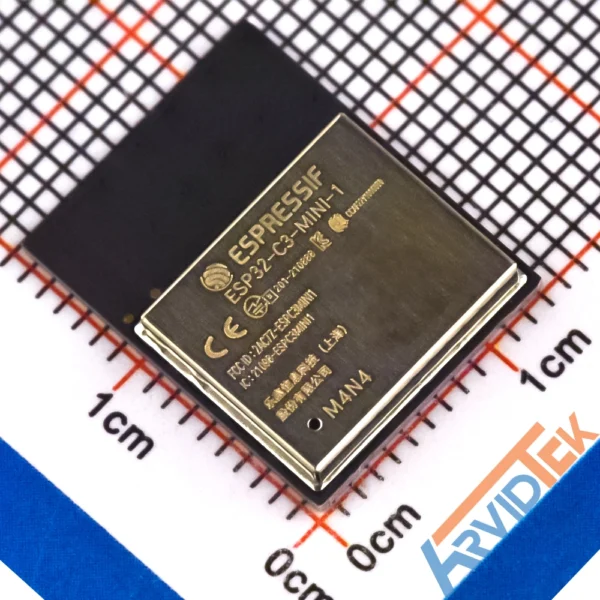

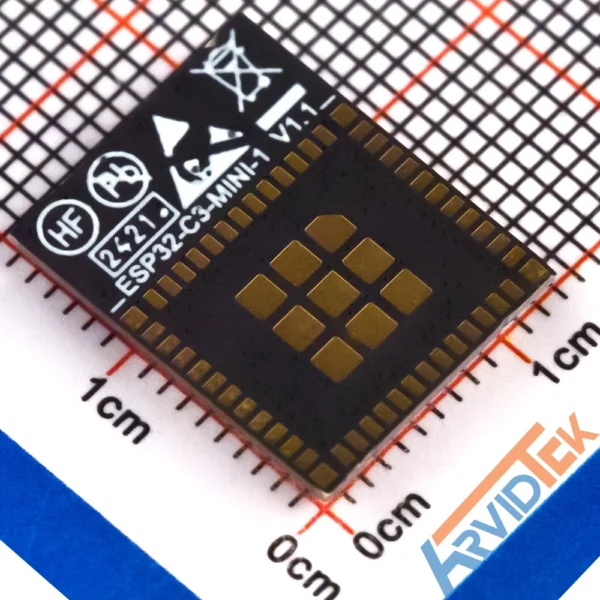

ESP32-C3-MINI-1-N4

توضیحات

CPU و حافظه روی تراشه

• دارای چیپ ESP32-C3FH4 یا ESP32-C3FN4
• میکروپروسسور تک هسته‌ای RISC-V با معماری ۳۲ بیتی و فرکانس حداکثر ۱۶۰ مگاهرتز
• ۳۸۴ کیلوبایت ROM
• ۴۰۰ کیلوبایت SRAM (که ۱۶ کیلوبایت آن به کش اختصاص دارد)
• ۸ کیلوبایت TC SRAM
• ۴ مگابایت حافظه فلش یکپارچه

Wi-Fi

• پشتیبانی از پروتکل IEEE 802.11 b/g/n
• دامنه فرکانس کانال کاری: ۲۴۱۲ تا ۲۴۸۴ مگاهرتز
• پشتیبانی از پهنای باند ۲۰ مگاهرتز و ۴۰ مگاهرتز در باند ۲.۴ گیگاهرتز
• پشتیبانی از حالت ۱T1R با سرعت داده تا ۱۵۰ مگابیت بر ثانیه
• پشتیبانی از چندرسانه‌ای بی‌سیم (WMM)
• تجمیع فریم (TX/RX A-MPDU, TX/RX A-MSDU)
• تأیید بلوک فوری (Immediate Block ACK)
• تکه‌تکه‌سازی و بازسازی (Fragmentation and defragmentation)
• فرصت‌های انتقال (Transmission opportunity, TXOP)
• نظارت خودکار بر Beacon (TSF سخت‌افزاری)
• ۴ × رابط Wi-Fi مجازی
• پشتیبانی همزمان از شبکه‌های زیرساختی (Infrastructure BSS) در حالت ایستگاه، حالت SoftAP، حالت ایستگاه + SoftAP و حالت مختلط

بلوتوث

• بلوتوث کم‌مصرف (Bluetooth LE): بلوتوث ۵، شبکه بلوتوث
• پشتیبانی از سرعت‌های ۱۲۵ کیلوبیت بر ثانیه، ۵۰۰ کیلوبیت بر ثانیه، ۱ مگابیت بر ثانیه و ۲ مگابیت بر ثانیه
• افزونه ها (Advertising Extensions)
• پشتیبانی از Multiple Advertisement Sets
• انتخاب کانال (Channel Selection Algorithm #2)
• همزیستی Wi-Fi و بلوتوث با استفاده از یک آنتن مشترک!

تجهیزات جانبی

• حداکثر ۱۵ پین GPIO
• ۳ پین به عنوان پین‌های strapping
• پشتیبانی از SPI، UART، I2C، I2S، کنترل از راه دور IR، کنترلر PWM LED، کنترلر DMA عمومی، کنترلر TWAI® (سازگار با ISO 11898-1، یعنی استاندارد CAN 2.0)، کنترلر USB سریال/JTAG، حسگر دما، مبدل SAR آنالوگ به دیجیتال، تایمر عمومی، و تایمر watchdog
• ماژول‌های یکپارچه
• نوسان‌ساز یکپارچه ۴۰ مگاهرتز

کانکتور آنتن

در مدل ESP32-C3-MINI-1 آنتن به صورت PCB داخلی می باشد ولی در ESP32-C3-MINI-1U: اتصال آنتن خارجی از طریق کانکتور می باشد.

شرایط کاری

ولتاژ کاری/ولتاژ تأمین: ۳.۰ تا ۳.۶ ولت
دمای محیط کاری:
ماژول ۸۵ درجه سانتی‌گراد: -۴۰ تا ۸۵ درجه سانتی‌گراد
ماژول ۱۰۵ درجه سانتی‌گراد: -۴۰ تا ۱۰۵ درجه سانتی‌گراد

مقایسه مدل‌ها

ESP32-C3-MINI-1 و ESP32-C3-MINI-1U ماژول‌های عمومی Wi-Fi و بلوتوث کم‌مصرف (Bluetooth LE) هستند که دارای ابعاد کوچک و رابط‌های جانبی متنوعی هستند و می‌توانند در زمینه‌های خانه هوشمند، اتوماسیون صنعتی، مراقبت‌های بهداشتی و محصولات الکترونیکی مصرفی استفاده شوند. ESP32-C3-MINI-1 از آنتن داخلی PCB استفاده می‌کند، در حالی که ESP32-C3-MINI-1U از کانکتور برای اتصال آنتن خارجی بهره می‌برد. هر دو ماژول دارای مدل‌های مختلفی هستند که جزئیات آن‌ها در بالا گفته شده
