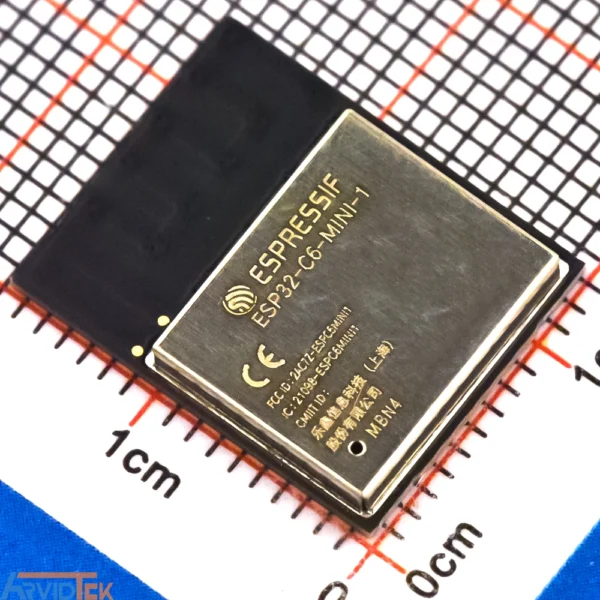

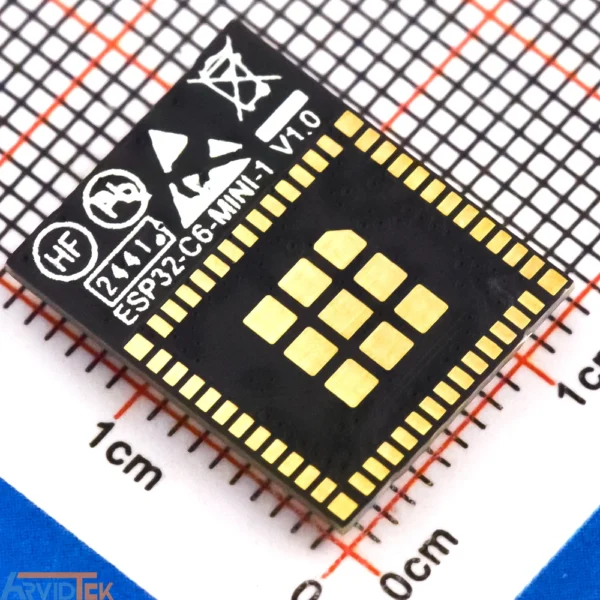

ESP32-C6-MINI-1-N4

توضیحات

CPU و حافظه داخلی

• چیپ ESP32-C6FH4 داخلی، پردازنده تک هسته‌ای RISC-V 32 بیتی، با پشتیبانی از فرکانس کلاک تا 160 مگاهرتز
• ROM: 320 کیلوبایت
• HP SRAM: 512 کیلوبایت
• LP SRAM: 16 کیلوبایت
• فلش 4 مگابایتی یکپارچه

Wi-Fi

• کار در باند 2.4 گیگاهرتز، 1T1R
• دامنه فرکانس کانال: 2412 ~ 2484 مگاهرتز
• پشتیبانی از پروتکل IEEE 802.11ax:
  • حالت کار غیر دسترسی 20 مگاهرتز (20 MHz-only non-AP mode)
  • MCS0 ~ MCS9
  • دسترسی چندگانه با تقسیم فرکانس متعامد (OFDMA)
  • دسترسی چند کاربره با چند ورودی و چند خروجی (MU-MIMO) برای افزایش ظرفیت شبکه
  • پذیرش شکل موج (Beamformee) برای بهبود کیفیت سیگنال
  • شاخص کیفیت کانال (CQI)
  • مدولاسیون دو حامل (DCM) برای افزایش پایداری لینک
  • استفاده فضایی (Spatial reuse) برای افزایش ظرفیت شبکه
  • زمان بیداری هدف (TWT) برای ارائه مکانیزم صرفه‌جویی در انرژی
• سازگاری کامل با پروتکل IEEE 802.11b/g/n:
  • پشتیبانی از عرض باند 20 مگاهرتز و 40 مگاهرتز
  • سرعت داده تا 150 مگابیت بر ثانیه
  • چند رسانه‌ای بی‌سیم (WMM)
  • تجمع فریم (TX/RX A-MPDU, TX/RX A-MSDU)
  • تأیید بلوک فوری (Immediate Block ACK)
  • تکه‌تکه کردن و بازسازی (Fragmentation and defragmentation)
  • فرصت انتقال (TXOP)
  • نظارت خودکار بر Beacon (TSF سخت‌افزاری)
  • 4 × رابط Wi-Fi مجازی
  • پشتیبانی همزمان از حالت ایستگاه (Infrastructure BSS) و SoftAP، حالت ایستگاه + SoftAP و حالت مختلط
  • (لطفاً توجه داشته باشید که در حالت ایستگاه (Station)، کانال SoftAP به طور همزمان تغییر می‌کند.
  • 802.11 mc FTM

بلوتوث

• بلوتوث کم‌مصرف (Bluetooth LE): با تأیید Bluetooth 5.3
• مش بلوتوث
• حالت قدرت بالا (20 dBm)
• سرعت‌های پشتیبانی شده: 125 Kbps، 500 Kbps، 1 Mbps، 2 Mbps
• گسترش پخش (Advertising Extensions)
• چند پخش (Multiple Advertisement Sets)
• الگوریتم انتخاب کانال (Channel Selection Algorithm #2)
• کنترل قدرت (LE Power Control)
• همزیستی Wi-Fi و بلوتوث، با استفاده از یک آنتن مشترک

ویژگی‌های ماژول

• سازگاری با پروتکل IEEE 802.15.4-2015
• کار در باند 2.4 گیگاهرتز، پشتیبانی از OQPSK PHY
• سرعت داده: 250 Kbps
• پشتیبانی از Thread 1.3
• پشتیبانی از Zigbee 3.0

خروجی‌ها

• GPIO، SPI، IO موازی، UART، I2C، I2S، RMT (TX/RX)، شمارنده پالس، PWM LED، کنترلر USB سری/JTAG، MCPWM، کنترلر SDIO2.0، GDMA، کنترلر TWAI®، قابلیت اشکال‌زدایی JTAG داخلی، ماتریس وظایف رویداد، ADC، حسگر دما، تایمر عمومی، تایمر watchdog و غیره

اجزای یکپارچه ماژول

• کریستال 40 مگاهرتز یکپارچه

انتخاب آنتن

• آنتن PCB داخلی (در مدل ESP32-C6-MINI-1)
• اتصال آنتن خارجی از طریق کانکتور (در مدل ESP32-C6-MINI-1U)

شرایط کاری

• ولتاژ کاری/ولتاژ تغذیه: 3.0 ~ 3.6 ولت
• دمای محیط کاری:
  • نسخه 85 °C: -40 ~ 85 °C
  • نسخه 105 °C: -40 ~ 105 °C

تفاوت ESP32-C6-MINI-1 و ESP32-C6-MINI-1U

ماژول‌های عمومی Wi-Fi، IEEE 802.15.4 و بلوتوث کم‌مصرف (Bluetooth LE) هستند که دارای قابلیت‌های قوی و رابط‌های متنوع برای استفاده در زمینه‌های خانه هوشمند، اتوماسیون صنعتی، مراقبت‌های بهداشتی و محصولات الکترونیکی مصرفی می‌باشند. ESP32-C6-MINI-1 از آنتن داخلی PCB استفاده می‌کند، در حالی که ESP32-C6-MINI-1U از کانکتور برای اتصال آنتن خارجی بهره می‌برد. هر دو ماژول دارای 4 مگابایت فلش SPI هستند.

ESP32-C6-MINI-1 و ESP32-C6-MINI-1U در دو نوع مختلف موجود هستند:

• نسخه °85C
• نسخه °105C

این دو نوع تنها در حداکثر دمای محیط متفاوت هستند. مگر اینکه به‌طور دیگری ذکر شود، در این مشخصات، ESP32-C6-MINI-1 به نسخه‌های 85 °C و 105 °C اشاره دارد و ESP32-C6-MINI-1U به نسخه‌های 85 °C و 105 °C اشاره دارد.

مقایسه سری ماژول‌ها در جدول زیر نشان داده شده است:
