آنتن GPS+BD اکتیو UFL مدل AT0185 با ابعاد 15×15
188,360تومان
- آنتن GPS اکتیو، کانکتور UFL، ابعاد 15*15، پشتیبانی از ماهواره های GPS و BeiDou
- Ceramic 15*15MM GPS+BD/RG1.13 Cable
- توضیحات
- توضیحات تکمیلی
- دانلود
- نظرات (0)
توضیحات

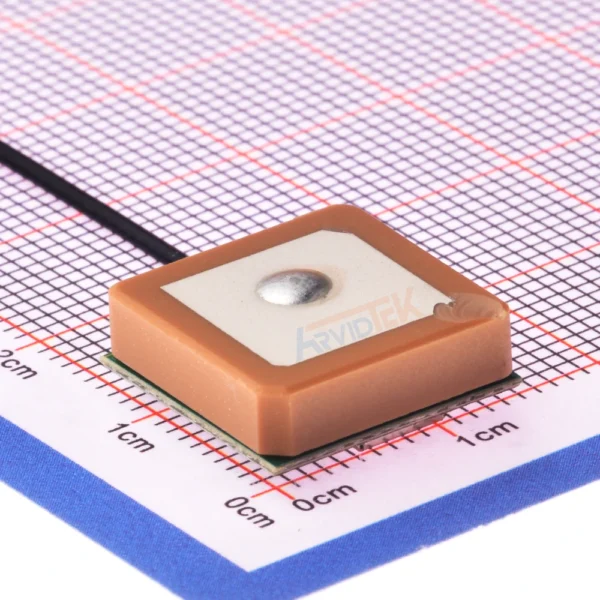

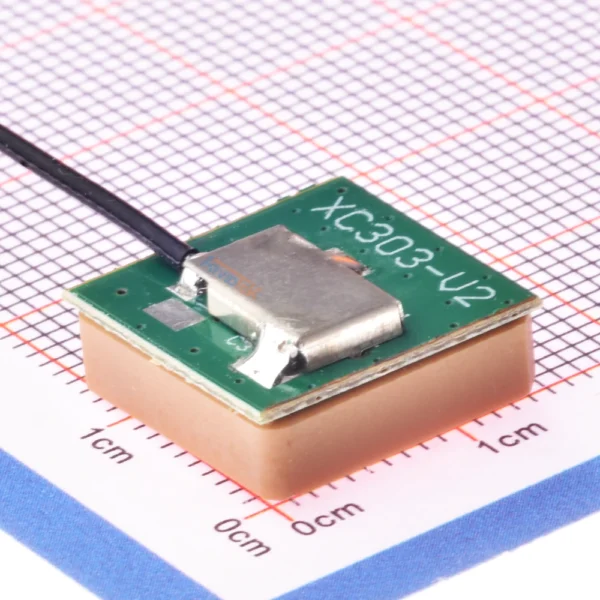

این آنتن یک آنتن سرامیکی با ابعاد 15×15 میلیمتر است که برای کاربردهای ناوبری و موقعیتیابی با فرکانسهای GPS (1575.42 MHz) و BD (1561 MHz) طراحی شده است. این آنتن دارای امپدانس ورودی 50 اهم و نسبت ایستایی ولتاژ (V.S.W.R) ≤2 است که نشاندهنده کارایی مناسب آن در شرایط مختلف میباشد. همچنین، این آنتن دارای پلاریزاسیون دایرهای راستگرد (RHCP) و گین 20±2 دسیبل است. کابل آن از نوع RG1.13 بوده و طول آن 100 میلیمتر است. همچنین محدوده دمای کاری آن بین -35 تا +75 درجه سانتیگراد است.
توضیحات تکمیلی
| Frequency | GPS: 1575.42, BD: 1561 |
|---|---|
| Input Impedance | 50 (Ω) |
| Voltage Standing Wave Ratio (V.S.W.R) | ≤2 (Unmatched device, for reference only) |
| Gain (dBi) | 20±2 (Unmatched device, for reference only) |
| Polarization Type | RHCP (Right-Hand Circular Polarization) |
| Cable Type | RG1.13 |
| Connector Type | IPEX (1st Generation) |
| Length | 100 (mm) |
| Antenna Size | 15 |
| Operating Temperature | -35 ~ +75 ˚C |
AT0185-0040.pdf
(pdf, 224KB)
datasheet
