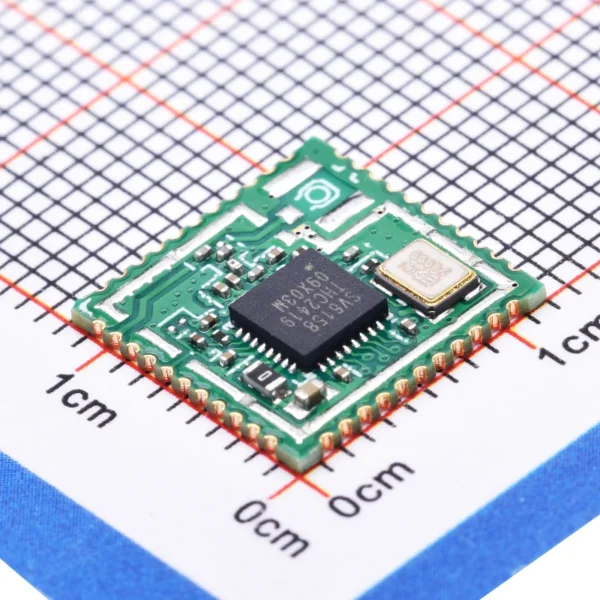

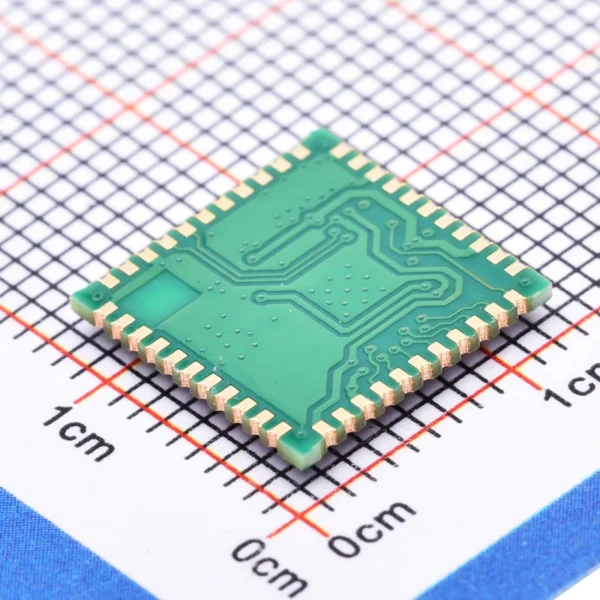

H158A-SM Wi-Fi Module
160,400تومان
- Wi-Fi Single-band 1×1 802.11b/g/n + BLE5.0 Combo Module
- Interface: Wi-Fi:SDIO, BT:SDIO
- Part Number: FGH158ASXX-00
- توضیحات
- توضیحات تکمیلی
- دانلود
- نظرات (0)
توضیحات
ماژول وای فای H158A-S یک دستگاه رابط شبکه بیسیم (WLAN) با عملکرد عالی و یکپارچه است که از استاندارد SDIO2.0 پشتیبانی میکند. این دستگاه بر اساس چیپست iCOMM مدل SV6158 طراحی شده و از استاندارد 802.11b/g/n پشتیبانی میکند.
ویژگیها
- کار در باندهای فرکانسی ISM (2.4GHz)
- شامل MAC CMOS، PHY پایه و RF در یک چیپ برای WLAN سازگار با 802.11b/g/n
- پشتیبانی از Wi-Fi با 1 فرستنده و 1 گیرنده (1 T 1 R) که نرخهای داده تا 150 Mbps را پشتیبانی میکند
- پشتیبانی از حالت 1 بیت/4 بیت و فرکانس کلاک تا 50 مگاهرتز
بلوک دیاگرام
توضیحات تکمیلی
| Interface | Wi-Fi: SDIO, BT: SDIO |
|---|---|
| Data Rate | 150Mbps |
| RF Antenna | External Antenna |
| Operating Frequency | 2.4G:2.400～2.4835GHz |
| Dimension | L12.0* W12.0 * T1.7mm |
| Operating Temperature | -40°C to 85°C |
| Main Chipset | SV6158P |
| Wi-Fi Standard | IEEE802.11 b/g/n |
| Certification | RoHS,REACH |
| OS Supported | Android /Linux/ Win CE /iOS /XP/WIN7/WIN10 |
| Operating Voltage | 3.3V |
| RF Chain | 1T1R |
| Storage Temperature | -40°C to 85°C |
Fn-Link_H158A-S_datasheet_V1.9_20220525.pdf
(pdf, 1890KB)
datasheet
