توضیحات
معرفی

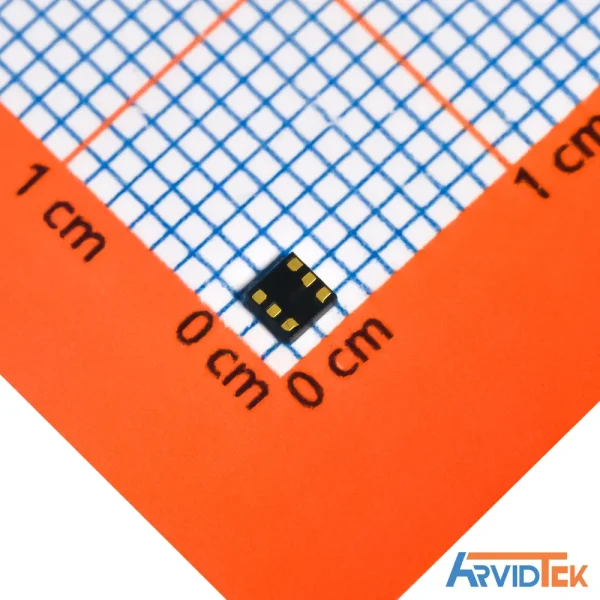

LTR-308ALS-01 یک حسگر نور محیطی با ولتاژ پایین از شرکت Lite-On است که با رابط I2C کار میکند. این سنسور در یک پکیج SMD کوچک 2×2 میلیمتر (chipLED) ارائه میشود و شدت نور محیط را با طیف پاسخ نزدیک به چشم انسان اندازهگیری میکند. دامنه اندازهگیری از 0.01 تا 157K lux را پوشش میدهد و با مصرف انرژی پایین و قابلیت Sleep برای کاربردهای موبایل، لپتاپ و دستگاههای مصرفی ایدهآل است. (این قطعه در واقع یک لوکس متر است و شدت نور را با واحد لوکس ازائه میکند.)
این سنسور دارای قابلیت قطع با آستانههای بالا و پایین، کالیبراسیون حرارتی داخلی و پوشش RoHS/Halogen-free است که آن را برای طراحیهای صنعتی و تولیدی قابل اطمینان میکند. با پشتیبانی از I2C استاندارد تا 400 kHz و ولتاژ تغذیه 1.7 تا 3.6 ولت، LTR-308ALS-01 گزینهای مناسب برای کنترل روشنایی نمایشگرها و مدیریت مصرف انرژی است.
مشخصات
(در شرایط ذکر شده در دیتاشیت)
پارامتر
مشخصات نهایی
نام محصول
LTR-308ALS-01
نوع حسگر
حسگر نور محیطی (Ambient Light Sensor)
رابط ارتباطی
I2C (SCL/SDA, Open-drain) با حالت Standard 100 kHz و Fast Mode 400 kHz
ولتاژ تغذیه (VDD)
1.7 تا 3.6 ولت
بازه دمای کاری
-40°C تا +85°C
مصرف انرژی
110 µA (Typ) در حالت فعال، حدود 1 µA در حالت Standby، پشتیبانی از Sleep Mode
زمان بیدار شدن
حدود 5 تا 10 میلیثانیه از حالت Standby
رزولوشن ALS
قابل تنظیم بین 16 تا 20 بیت
دامنه دینامیکی نور
0.01 تا 157K لوکس
پاسخ طیفی
پاسخ خطی نزدیک به طیف حساسیت چشم انسان
کاهش Flicker
پشتیبانی از ردگیری و حذف Flicker نورهای 50 Hz و 60 Hz
قابلیت وقفه
Programmable Interrupt با آستانههای بالا و پایین قابل تنظیم
کالیبراسیون حرارتی
جبرانسازی و کالیبراسیون داخلی دمایی
بستهبندی / پکیج

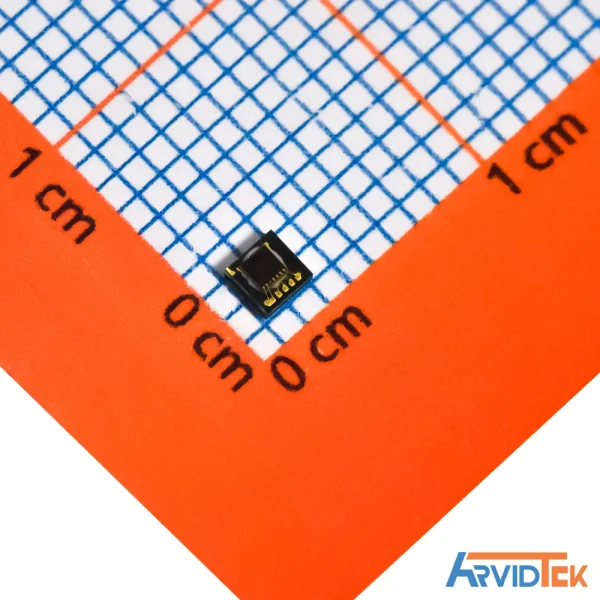

6‑pin ChipLED، SMD، با ابعاد بسیار کوچک 2 × 2 میلیمتر
محافظت ESD
مقاوم در برابر ESD تا 2000 ولت (HBM)
استانداردهای کیفی
RoHS Compliant و Halogen‑Free
کاربرد پیشنهادی
طراحی نمایشگرها، تنظیم خودکار روشنایی و سیستمهای کنترل نور
قابلیت های بیشتر
- کاهش نیاز به polling با قابلیت Interrupt و آستانههای قابل تنظیم، بهبود کارایی سیستم
- اندازه بسیار کوچک و امکان استفاده در طراحیهای فشرده و موبایل
- پیادهسازی سریع با I2C ساده و خروجیهای open-drain، نیاز به ملاحظات کمتر در طراحی PCB
- سازگاری با طیف گسترده روشنایی و پاسخ نوری مطابقت با بینایی انسان
- پشتیبانی از RoHS و Halogen-free برای مطابقت با الزامات کیفیت و محیط زیست
- مناسب برای کنترل روشنایی نمایشگرها و بهینهسازی مصرف انرژی در دستگاههای پوشیدنی و IoT
کاربردها
- کنترل روشنایی نمایشگرها در موبایل، لپتاپ و دستگاههای مصرفی
- نورسنجی برای روشنایی هوشمند و صرفهجویی در مصرف انرژی در دیوایسهای IoT
- تشخیص شدت نور محیطی برای بهبود کیفیت تصویر و تجربه کاربر
- استفاده در دستگاههای پوشیدنی و تجهیزات پزشکی خانگی که به نور محیطی حساساند
برای جزئیات کاملتر، میتوانید دیتاشیت LTR-308ALS-01 را از بخش «دانلود» دریافت کنید.
توضیحات تکمیلی
| Category | Sensors, Transducers/Optical Sensors/Ambient Light, IR, UV Sensors |
|---|---|
| Manufacturer | LITEON |
| Package | SMD |
| Operating Temperature | -40℃~+85℃ |
| Interface | I2C |
| Measurement Type | Light Intensity |
| Voltage - Supply | 1.7V~3.6V |
| Photoperceptivity | 157klx |
