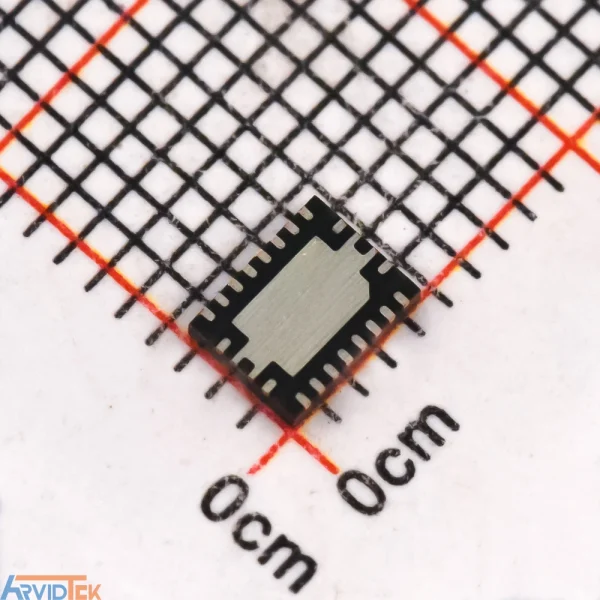

آی سی شارژ باتری لیتیوم BQ24103ARHLR
151,050تومان
- 4.35V~16V Lithium Battery 1~2 2A QFN-20-EP(3.7×4.7) Battery Chargers ICs RoHS
- Synchronous Switch Mode, Li-Ion and Li-Polymer Charge-Management IC with Integrated Power FETs
- توضیحات
- توضیحات تکمیلی
- دانلود
- نظرات (0)
توضیحات
معرفی محصول
BQ24103ARHLR یک IC شارژ باتری Li-Ion/Li-Polymer با فناوری bqSWITCHER است که با کمک PWM عمل میکند. این چیپ برای طراحی شارژر با کارایی بالا در دستگاههای قابل حمل مناسب است و تا ۲ آمپر جریان شارژ را پشتیبانی میکند. با پیکربندی ۱ تا ۲ سلول، ورودی تغذیهای بین ۴٫۳۵ تا ۱۶ ولت و خروجی شارژ تا ۸٫۴ ولت (برای دو سلول)، عملکرد قدرتمند و بهصرفهای ارائه میدهد.
بستهبندی QFN-20-EP با اندازه ۳٫۷ × ۴٫۷ میلیمتر، RoHS و دمای کاری گسترده از -۴۰ تا +۱۲۵ درجه سانتیگراد از دیگر ویژگیهای برجسته این محصول شرکت Texas Instruments است. این IC همچنین دارای مانیتورینگ دمای باتری، خروجیهای وضعیت برای LED یا میکروکنترلر و حفاظتهای ایمنی مانند خاموشی حرارتی و جلوگیری از برگشت شارژ است. در سه حالت Standalone، کنترلشده توسط سیستم (System-Controlled) و فرمانپذیر توسط سیستم، امکان پیادهسازی شارژ امن و کارآمد را فراهم میکند.
ویژگیها
- شارژر Li-Ion/Li-Polymer با سلولهای ۱ تا ۲ سلولی
- فناوری bqSWITCHER با FETهای داخلی قدرت و مدیریت شارژ همزمان
- حافظه فریمفرکانس ثابت با PWM سریع حدود ۱٫۱ مگاهرتز
- ورودی تغذیه ۴٫۳۵ ولت تا ۱۶ ولت و حداکثر جریان شارژ ۲ آمپر
- ولتاژ شارژ پایانی برای دو سلول تا ۸٫۴ ولت
- مانیتورینگ دمای باتری و تشخیص هشدارها
- خروجیهای وضعیت قابل اتصال به LED
- حفاظتهای ایمنی: خاموشی حرارتی، جلوگیری از نشت باتری، تشخیص باتری و …
- قابلیت استفاده همزمان در نسخههای Stand-Alone و System-Controlled
- پکیج QFN-20-EP
- کاملاً سازگار با استاندارد محیطی RoHS
مشخصات
| پارامتر | مقادیر |
|---|---|
| نام محصول | BQ24103ARHLR |
| شرکت سازنده | Texas Instruments |
| دسته/طبقهبندی | Integrated Circuits (ICs) / PMIC / Battery Chargers ICs |
| نوع باتری | Li-Ion / Li-Polymer |
| نوع پکیج | QFN-20-EP (۳.۷ × ۴.۷ mm) |
| ولتاژ تغذیه (Voltage – Supply) | ۴٫۳۵ V تا ۱۶ V |
| تعداد سلولها | ۱ تا ۲ سلول |
| جریان شارژ حداکثر | ۲ A |
| شارژ نهایی (Charging Saturation Voltage) | ۸٫۴ V |
| جریان بیبار (Iq) | ۵ μA |
| دما/دمای کاری | -۴۰°C تا +۱۲۵°C |
| تشخیص دمای باتری | پشتیبانی می شود |
| قابلیتهای محافظت | خاموشی حرارتی؛ جلوگیری از نشت باتری؛ تشخیص باتری |
| فراهمی/نسخههای سیستم | Standalone و System-Controlled |
| فرکانس کار | Fixed-frequency PWM ~ 1.1 MHz |
| RoHS | Yes |
کاربردها
- محصولات قابل حمل و دستگاهای Handheld
- پخشکنندههای چندرسانهای قابل حمل (Portable Media Players)
- تجهیزات صنعتی و پزشکی
- سختافزارهای قابل حمل و تجهیزات گوشیدار
مزایا
- کارایی بالا به دلیل وجود FETهای داخلی قدرت و تنظیمکننده PWM همزمان
- صرفهجویی در BOM با استفاده از FETهای یکپارچه و فضای کم PCB
- پشتیبانی از ۱ تا ۲ سلول Li‑Ion/Li‑Polymer برای طراحیهای چندمنظوره
- بستهبندی کوچک QFN-20 با اندازه مناسب برای طراحیهای جمعوجور
- جریان شارژ تا ۲ A با کنترل دقیق ولتاژ و جریان، مناسب برای باتریهای پرسرعت
- دو حالت عملی/کنترل شده توسط سیستم یاStandalone برای انعطاف طراحی
- مانیتورینگ دمای باتری و خروجیهای وضعیت برای مدیریت هوشمند شارژ
- حفاظتهای ایمنی از جمله خاموشی حرارتی و جلوگیری از برگشت باتری
- پشتیبانی RoHS و سازگاری با طراحیهای صنعتی و مصرفی
برای جزئیات کاملتر، میتوانید دیتاشیت آی سی شارژ باتری لیتیوم BQ24103ARHLR را از بخش «دانلود » دریافت کنید.
توضیحات تکمیلی
| Category | Integrated Circuits (ICs)/Power Management (PMIC)/Battery Chargers ICs |
|---|---|
| Manufacturer | TI |
| Package | QFN-20-EP(3.7×4.7) |
| Voltage - Supply | 4.35V~16V |
| Operating Temperature | -40℃~+125℃ |
| Supply Current (Iq) | 5uA |
| Battery Temperature Detection | Support |
| Type of Battery | Lithium Battery |
| The Chip Type | Charging IC |
| Number of Cells | 1~2 |
| Charge Current - Max | 2A |
| Charging Saturation Voltage | 8.4V |
