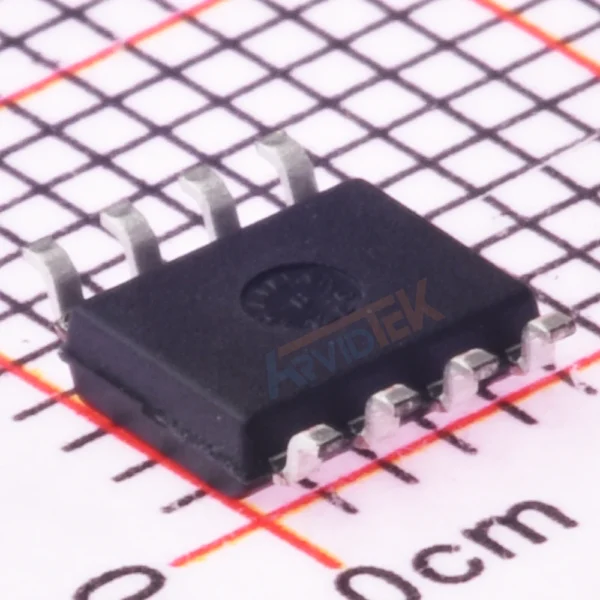

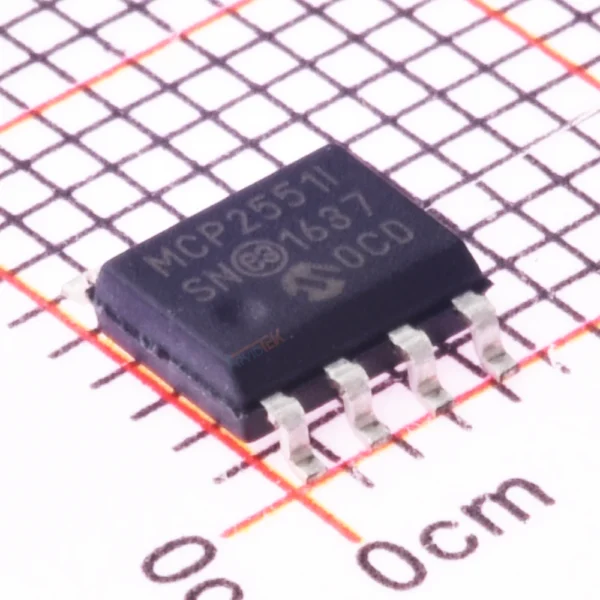

MCP2551-I/SN
65,200تومان
- 1Mbps CANtransceiver SOIC-8 CAN Transceivers ROHS
- High-Speed CAN Transceiver
- supplier# C7376
- توضیحات
- دانلود
- توضیحات تکمیلی
- نظرات (0)
توضیحات
توضیحات
ویژگی‌های MCP2551
- پشتیبانی از انتقال داده تا سرعت 1 Mb/s
- پیاده‌سازی الزامات لایه فیزیکی استاندارد ISO-11898
- مناسب برای سیستم‌های 12V و 24V
- کنترل شیب خارجی برای کاهش انتشار RFI
- تشخیص خطای زمین (حالت دائمی غالب) در ورودی TXD
- حفاظت در برابر خاموشی و افت ولتاژ
- یک گره بدون برق یا رویداد افت ولتاژ، شبکه CAN را مختل نخواهد کرد
- عملکرد کم‌جریان در حالت آماده به کار
- حفاظت در برابر آسیب ناشی از شرایط اتصال کوتاه (ولتاژ مثبت یا منفی باتری)
- حفاظت در برابر نوسانات ولتاژ بالا
- حفاظت خودکار در برابر حرارت
- قابلیت اتصال تا 112 گره
- مقاومت بالا در برابر نویز به دلیل پیاده‌سازی باس تفاضلی
- محدوده دما: صنعتی (I): -40°C تا +85°C و گسترده (E): -40°C تا +125°C
ورودی/خروجی
نمودار بلوکی MCP2551 شامل ورودی‌ها و خروجی‌های زیر است:
- CANH
- CANL
- TXD
- RXD
- VDD
- VSS
- V REF
کاربرد
MCP2551 یک ترانسیور CAN با سرعت بالا است که برای استفاده در سیستم‌های ارتباطی CAN طراحی شده است. این قطعه با ویژگی‌های متنوع و قابلیت‌های حفاظتی، انتخاب مناسبی برای پروژه‌های صنعتی و خودرویی می‌باشد.
دانلود
2410122007_Microchip-Tech-MCP2551-I-SN_C7376.pdf
(pdf, 352KB)
datasheet
توضیحات تکمیلی
توضیحات تکمیلی
| Category | Interface/CAN Transceivers |
|---|---|
| Manufacturer | Microchip Tech |
| Package | SOIC-8 |
| Operating Temperature | -40℃~+85℃ |
| Data Rate | 1Mbps |
| Type | CANtransceiver |
| Voltage - Supply | 4.5V~5.5V |
| Current - Supply | 75mA |
