معرفی

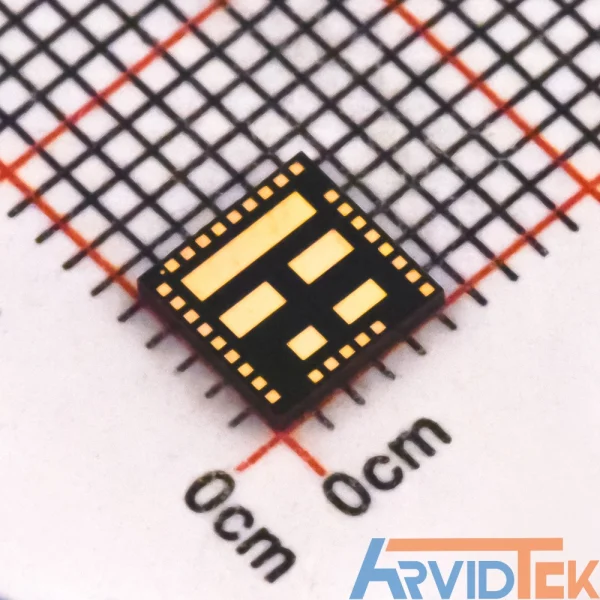

چیپ فرستنده RF7198 شرکت Qorvo یک ماژول چهاربانده برای GSM850/GSM900/DCS1800/PCS1900 است. RF7198 یک ماژول فرستندهی کامل با توان بالا و بازدهی بالا برای تلفنهای همراه ارزانقیمت چهاربانده GSM/GPRS میباشد. تقویتکنندهی توان، کنترلکنندهی توان و عملکرد سوئیچ همگی روی یک چیپ CMOS استاندارد واحد پیادهسازی شدهاند.
ویژگیهای کلیدی
ویژگی
مشخصات
حداقل توان خروجی (GSM850 / GSM900)
33.0 dBm
حداقل توان خروجی (DCS1800 / PCS1900)
30.5 dBm
کارایی افزودن توان (PAE)
افزایشیافته (High Efficiency)
PAE در GSM850 / GSM900
40% در توان خروجی 33.0 dBm
PAE در EGSM900
39% در توان خروجی 33.0 dBm
PAE در DCS1800
37% در توان خروجی 30.0 dBm
PAE در PCS1900
35% در توان خروجی 30.0 dBm
فرمفاکتور
بسیار کوچک (Compact)
نوع بستهبندی
LGA
ابعاد بستهبندی
5.25mm × 5.30mm × 0.73mm
پایداری عملکرد
عملکرد TRP پیشرو در صنعت
پایداری در VSWR
تغییر توان ±0.5 dB در VSWR برابر 3:1
تحمل بار نامناسب
بدون آسیب یا افت عملکرد تا VSWR برابر 20:1
کاربردها
- گوشیهای همراه 2G با تغذیه باتری
- محصولات باند GSM850، EGSM900، DCS1800 و PCS1900
- محصولات Multislot کلاس 12 (چهار تایماسلات فرستنده)
توضیحات تکمیلی
| Standards | GSM, EDGE, GPRS |
|---|---|
| Bands | GSM850 / EGSM900 / DCS / PCS |
| Tx Ports(#) | 0 |
| Rx Ports(#) | 2 |
| Package Type | Laminate MCM |
| Package(mm) | 5.25 x 5.35 |
| RoHS | Yes |
| Lead Free | Yes |
| Halogen Free | Yes |
| ITAR Restricted | No |
| ECCN | 5A991.G |
| Package | 5.25*5.35mm |
