پروگرامر STLINK-V3MINIE برای میکروکنترلرهای STM32
1,975,000تومان
- Tiny 15 mm × 42 mm standalone debugging and programming probe for STM32 microcontrollers
- Self‑powered through a USB Type-C® connector
- USB 2.0 high-speed interface
- Probe firmware update through USB
- Optional drag‑and‑drop Flash memory programming of binary files
- Communication bi-color LED
- JTAG communication support up to 21 MHz
- SWD (Serial Wire Debug) and SWV (Serial Wire Viewer) communication support up to 24 MHz
- Virtual COM port (VCP) up to 15 Mbps
- توضیحات
- دانلود
- توضیحات تکمیلی
- نظرات (0)
- دانلود دیتاشیت
توضیحات
توضیحات

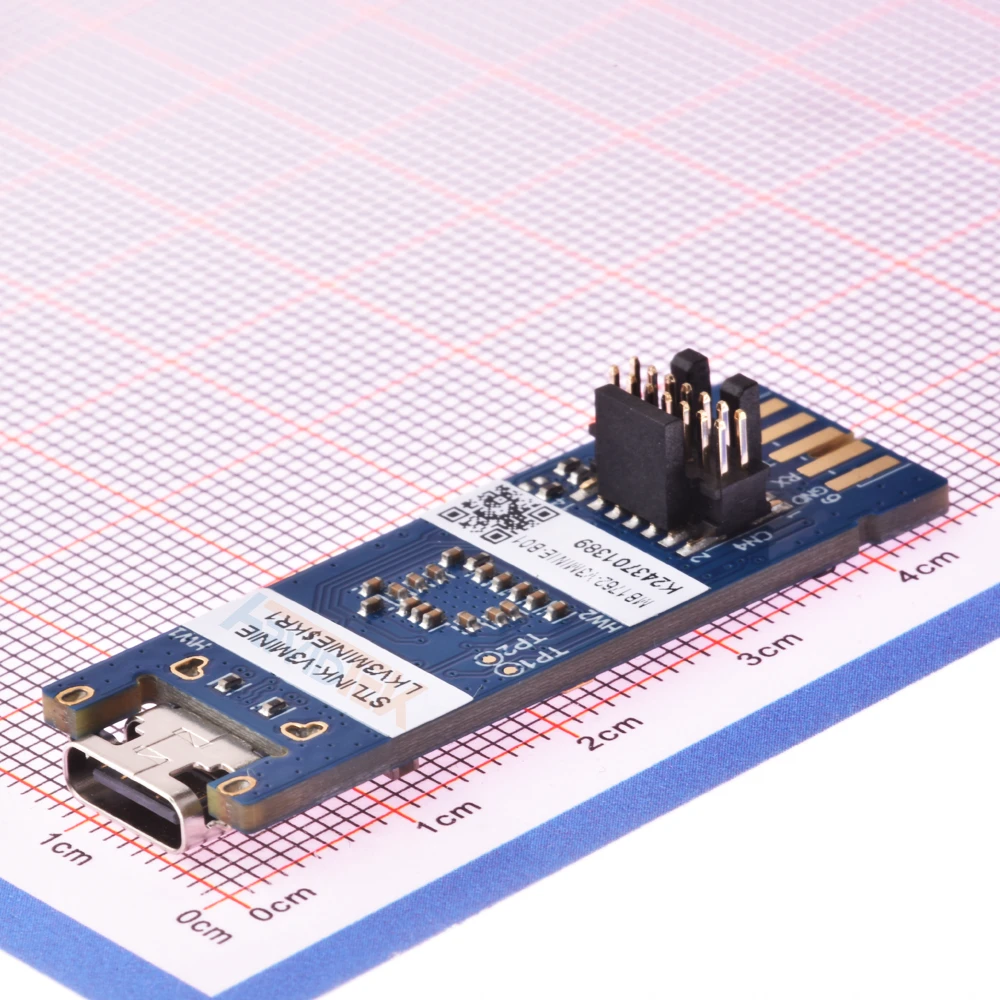

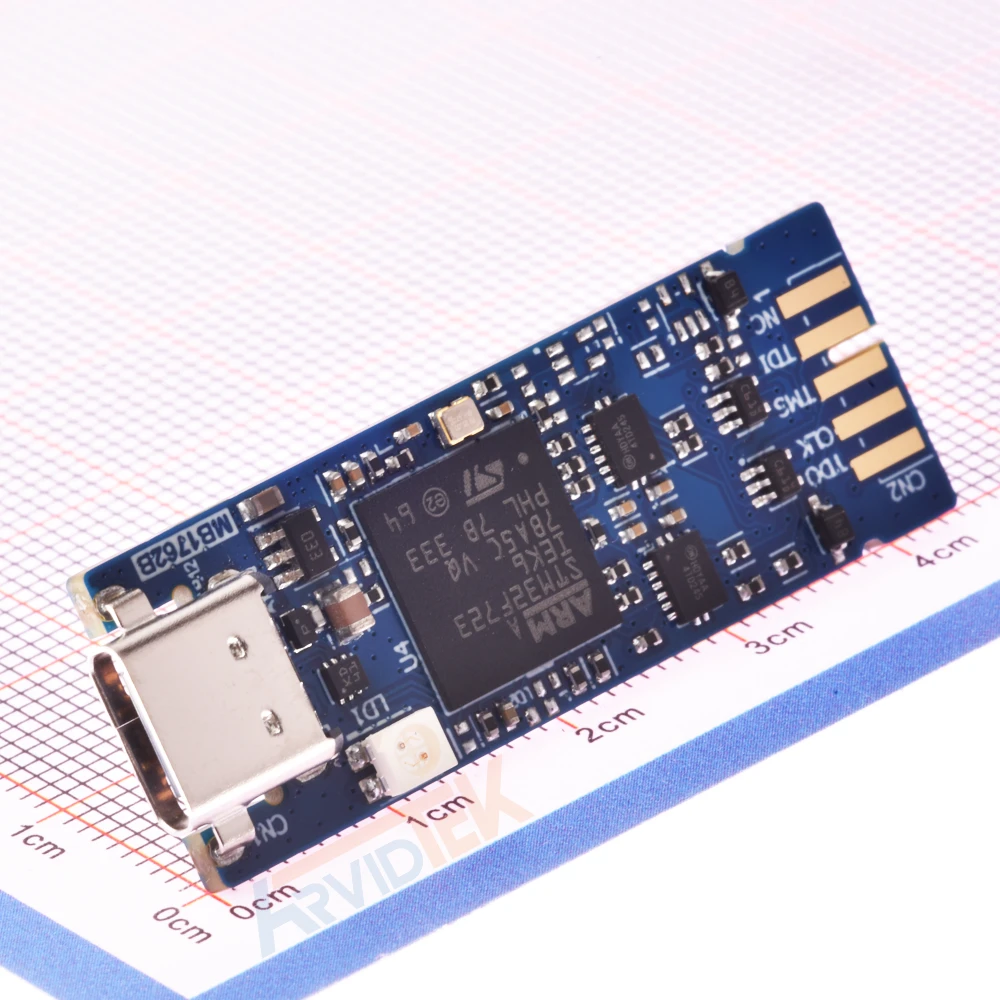

معرفی STLINK-V3MINIE
برد STLINK-V3MINIE یک ابزار کوچک و مستقل برای اشکال‌زدایی (دیباگینگ) و برنامه‌نویسی (پروگرامینگ) میکروکنترلرهای STM32 است. رابط‌های JTAG/SWD برای ارتباط با هر میکروکنترلر STM32 موجود، کافی‌ست و هر دو بر روی همین برد طراحی شده اند. STLINK-V3MINIE همچنین یک رابط پورت COM مجازی برای ارتباط کامپیوتر میزبان با میکروکنترلر هدف از طریق یک UART فراهم می‌کند. این دستگاه یک نسخه قابل حمل و آسان برای استفاده از اشکال‌زدا و پروگرام است که شامل رابط STDC14 با کابل تخت و پدهای روی برد برای کانکتور BTB می‌باشد. نکته: برد STLINK-V3MINIE با میکروکنترلر ۳۲ بیتی STM32 مبتنی بر هسته Arm Cortex-M ساخته شده است.
ویژگی‌های پروگرامر STLINK-V3MINIE
- یک ابزار کوچک ۱۵ میلی‌متر × ۴۲ میلی‌متر برای اشکال‌زدایی و برنامه‌نویسی میکروکنترلرهای STM32
- تأمین انرژی خودکار از طریق کانکتور USB Type-C®
- رابط USB 2.0 با سرعت بالا
- به‌روزرسانی نرم‌افزار پروب از طریق USB
- برنامه‌نویسی حافظه فلش به‌صورت کشیدن و رها کردن (drag-and-drop) برای فایل‌های باینری
- LED دو رنگ برای ارتباط
- پشتیبانی از ارتباط JTAG تا ۲۱ مگاهرتز
- پشتیبانی از ارتباط SWD (Serial Wire Debug) و SWV (Serial Wire Viewer) تا ۲۴ مگاهرتز
- پورت COM مجازی (VCP) تا ۱۵ مگابیت در ثانیه
- پشتیبانی از ولتاژ کاربردی ۱.۶۵ تا ۳.۶۰ ولت
- کانکتورهای برد:
- کانکتور USB Type-C®

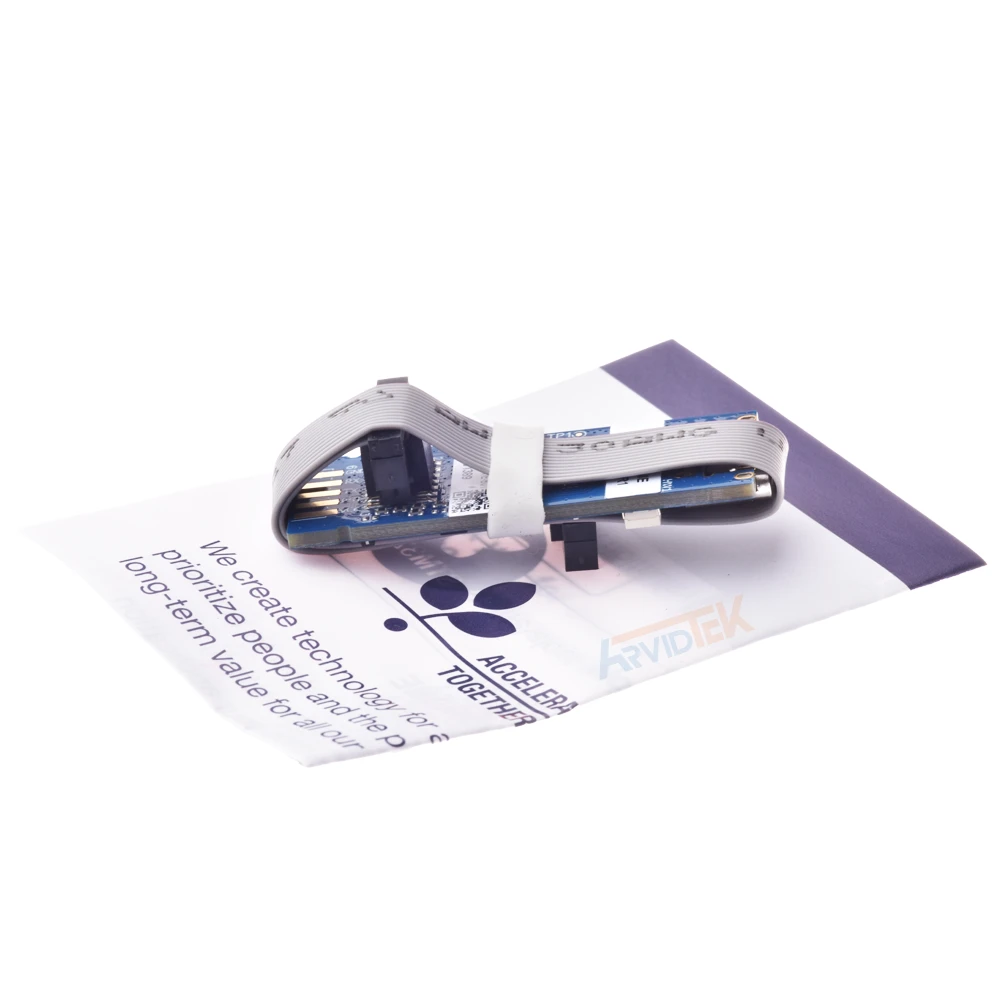

- کانکتور اشکال‌زدایی STDC14 با فاصله ۱.۲۷ میلی‌متر و کابل تخت STDC14 به STDC14
- پدهای روی برد با فاصله ۲.۰ میلی‌متر برای کانکتور لبه کارت (BTB)
نیازمندی‌های سخت افزاری
- پشتیبانی از چندین سیستم‌عامل: Windows® 10، Linux® 64-bit یا macOS®
- کابل USB Type-A یا USB Type-C® به USB Type-C®
تولچین های توسعه
- IAR Systems® – IAR Embedded Workbench® (فقط در Windows®)
- Keil® – MDK-ARM (فقط در Windows®)
- STMicroelectronics – STM32CubeIDE
دانلود
C5369075_STLINK-V3MINIE_WJ456738.pdf
(pdf, 766KB)
datasheet
توضیحات تکمیلی
توضیحات تکمیلی
| Manufacturer | ST |
|---|---|
| Package | Tools |
| Commodity gross | 14.14 g (g) |
