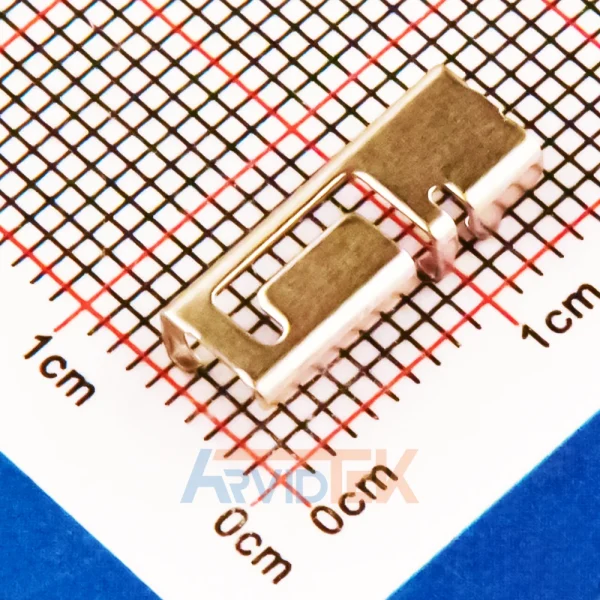

آنتن WiFi/BT سانی وی مدل SWD025
13,860تومان
- آنتن خارجی پشتیبانی از 2.4G WiFi/BT
- باند های فرکانسی 2400~2500MHz
- ابعاد 13.75(L)x5.23(W)x3.53(H)
- قابلیت طراحی با/بدون Clearance
- توضیحات
- توضیحات تکمیلی
- دانلود
- نظرات (0)
توضیحات
آنتن SWD025 محصول شرکت سانی-وی یک آنتن مخصوص وای فای 2.4 گیگاهرتز (GHz) و بلوتوث است که در چندین کاربرد مختلف استفاده میشود. این آنتن در باند فرکانس 2400 تا 2500 MHz کار میکند و با ابعاد SMD (Surface-Mount Device) میتوان آن را به راحتی روی مدارهای چاپی نصب کرد. امپدانس آنتن 50 اهم است، که یک استاندارد معمول برای آنتنهای رادیویی است. آنتن SWD025 برای کاربردهای 2.4 گیگاهرتز طراحی شدهاست، که شامل سیستمهای MIMO (Multiple Input Multiple Output) نیز میشود.
کاربردهای اصلی
- استفاده در تجهیزات 2.4 گیگاهرتز.
- استفاده در شبکههای WiFi 2.4 گیگاهرتز و بلوتوث.
- استفاده در دستگاههای قابل حمل.
- استفاده در سیستمهای نظارت از راه دور.
- استفاده در دستگاههای شبکه.
- استفاده در دستگاههای قابل پوشیدن.
- استفاده در وسایل خودکار و هواپیماهای بدون سرنشین
- استفاده در سیستمهای اندازهگیری هوشمند.
- استفاده در ترمینالهای پرداخت.
این آنتن به دلیل ابعاد کوچک SMD و امپدانس 50 اهم، مناسب برای استفاده در دستگاههای مختلفی است که نیاز به ارتباط بیسیم در باند 2.4 گیگاهرتز دارند. ویژگی مثبت این آنتن، توانایی طراحی آن با Clearance و بدون Clearance میباشد.
عملکرد الکتریکال
براساس مشخصات دیتاشیت، این آنتن می تواند باندهای فرکانسی در بازه 2400~2500MHz را با بازدهی بالایی پوشش دهد. در فایل دیتاشیت تمامی تست های مربوط به VSWR، تلفات انعکاسی و گین آنتن انجام شده و نتایج کاملی قرار گرفته است و میتوانید در بخش دانلودها، این فایل را دریافت و بررسی نمایید.
در ادامه به بررسی دقیق برخی از پارامترهای عملکردی این آنتن پرداخته شده است. البته برای داشتن دیدگاه مناسب و اولیه نسبت به مفاهیمی که در ادامه بررسی می شوند، پیشنهاد می شود قسمت اول مقاله الکترونیک فرکانس بالا کاربردی را درسایت سیسوگ مطالعه نمایید:
– در این مقاله اولویت اول، مفاهیم کاربردیتر و بررسی و تست سیستمهای مختلف فرکانسبالا الکترونیکی هست و قرار نیست وارد مفاهیم عمیق و جنبههای محاسباتی بشیم. دلیل کلمه کاربردی در انتهای اسم دوره هم همین هست. (ادامه مطلب…)
مشخصات VWSR
براساس جدول مقادیر تست شده VSWR این آنتن از لحاظ الکتریکال، همه باندهای فرکانسی بازه ذکر شده را به خوبی و با کیفیت مناسبی پوشش می دهد.

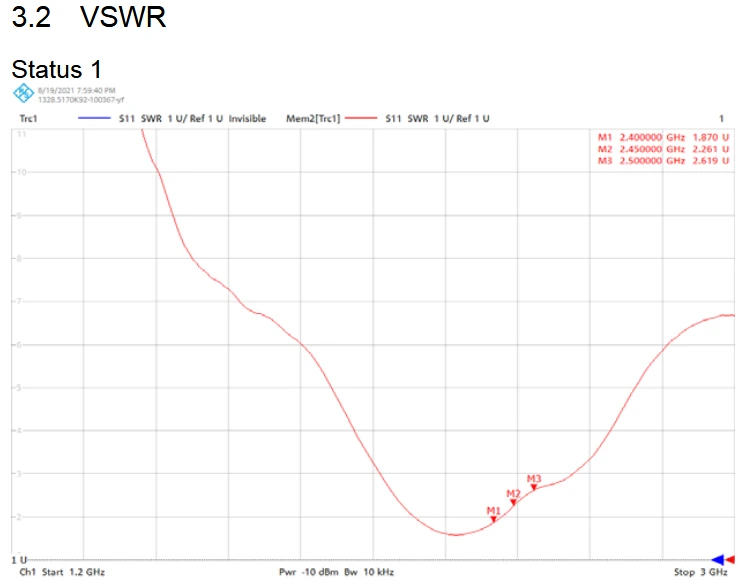

با محدوده Clearance

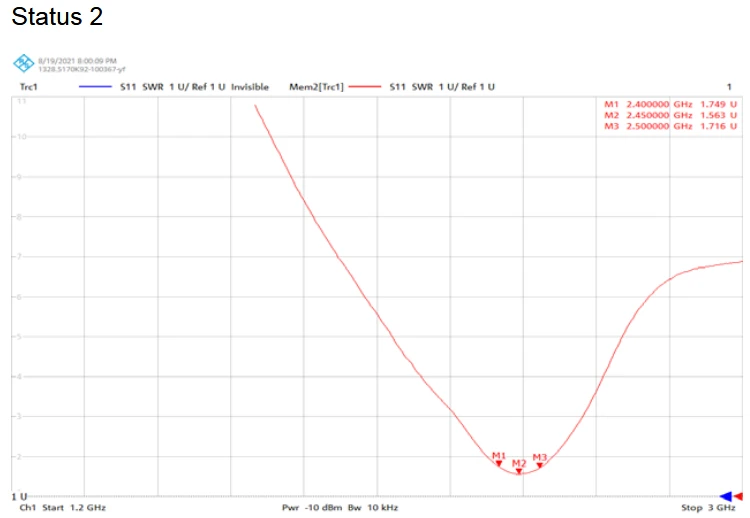

بدون محدوده Clearance

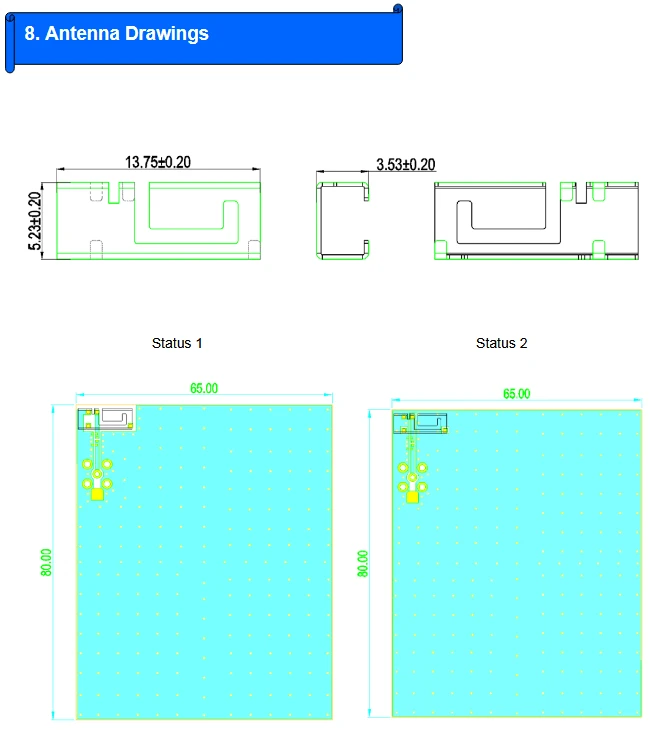

مشخصات فیزیکی
توضیحات تکمیلی
| Mounting type | SMD |
|---|---|
| Dimensions (mm) | 13.75 (L) x 5.23 (W) x 3.53 (H |
| Operating temperature | 40˚C to + 85 ˚C |
| Standards | 2.4G WiFi/BT |
| Frequency (MHz) | 2400~2500 |
| VSWR | ＜2.0 (no clearance area) |
| Peak Gain (dBi) | 0.5~1.0 |
| Impedance (Ohm) | 50 |
| Polarization | Linear |
| Max. Input Power (W) | 5 |
