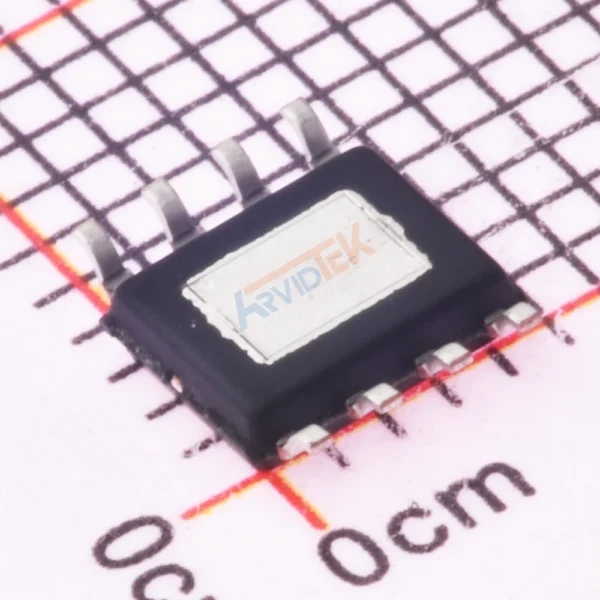

TP4056-42-ESOP8
14,030تومان
- TP4056-42-ESOP8 4V~8V Lithium-ion/Polymer 1 1000mA ESOP-8 Battery Management ROHS
- supplier# C16581
- توضیحات
- توضیحات تکمیلی
- دانلود
- نظرات (0)
توضیحات
TP4056 یک شارژر خطی کامل با جریان ثابت / ولتاژ ثابت برای باتریهای لیتیوم-یون تک سلولی است. بسته بندی ESOP8/EMSOP8 و تعداد کم اجزای خارجی، TP4056 را برای ساخت ابزار های قابل حمل ایدهآل میسازد. TP4056 به گونهای طراحی شده است که با مشخصات توان USB (آداپتور دیواری یا منبع USB) کار کند. به دلیل معماری PMOSFET داخلی و حفاظت از تخلیه معکوس یکپارچه، نیازی به مقاومت حسگر خارجی یا دیود مسدودکننده نیست.
مشخصات الکتریکی
TP4056 جریان شارژ را بر اساس دمای چیپ در حین عملیات با توان بالا یا دمای محیط بالا محدود میکند. ولتاژ شارژ به طور ثابت در 4.2V تنظیم شده است و جریان شارژ میتواند به صورت خارجی با یک مقاومت برنامهریزی شود. TP4056 به طور خودکار چرخه شارژ را زمانی که جریان شارژ به 1/10 مقدار برنامهریزی شده کاهش یابد، پس از رسیدن به ولتاژ نهایی قطع میکند. هنگامی که منبع تغذیه ورودی قطع میشود، TP4056 به حالت جریان کم وارد میشود که جریان تخلیه باتری کمتر از 2uA است. TP4056 همچنین میتواند به حالت خاموش با منبع تغذیه وارد شود و جریان تأمین را به کمتر از 55uA کاهش دهد.
اطلاعات فنی
- شماره قطعه تولید کننده: TP4056-42-ESOP8
- دسته بندی: مدیریت توان (PMIC) / مدیریت باتری
- تولید کننده: TOPPOWER (Nanjing Extension Microelectronics)
- بسته بندی: ESOP-8
- ولتاژ تأمین: 4V~8V
- دمای عملیاتی: -40~+85 ℃
- نوع باتری: لیتیوم-یون / پلیمر
- نوع چیپ: چیپ شارژ خطی
- تعداد سلولها: 1
- حداکثر جریان شارژ: 1000mA
- ولتاژ اشباع شارژ: 4.2V
- شرکت تولید کننده: NanJing Top Power ASIC Corp
ویژگیها
- جریان شارژ قابل برنامهریزی تا 1000mA
- نیازی به MOSFET، مقاومت حسگر یا دیود مسدودکننده نیست
- شارژر خطی باتری لیتیوم-یون تک سلولی کامل در بسته بندی ESOP8/EMSOP8
- عملکرد جریان ثابت / ولتاژ ثابت با تنظیم دما
- ولتاژ شارژ 4.2V با دقت 1%
- شارژ خودکار
- کنترل خودکار پایان شارژ
- قفل ولتاژ پایین (UVLO)
- دو پین خروجی وضعیت شارژ
- پایان شارژ C/10
- جریان شارژ 55uA در حالت آماده به کار
- آستانه شارژ کم 2.9V
- شروع نرم برای محدود کردن جریان ورودی
- بسته بندی 8-پین ESOP / EMSOP
توضیحات تکمیلی
| Category | Power Management (PMIC)/Battery Management |
|---|---|
| Manufacturer | TOPPOWER(Nanjing Extension Microelectronics) |
| Package | ESOP-8 |
| End-Off Voltage | – |
| Voltage - Supply | 4V~8V |
| Operating Temperature | -40℃~+85℃ |
| Type of Battery | Lithium-ion/Polymer |
| The Chip Type | Linear charging chip |
| Number of Cells | 1 |
| Charge Current - Max | 1000mA |
| Charging Saturation Voltage | 4.2V |
