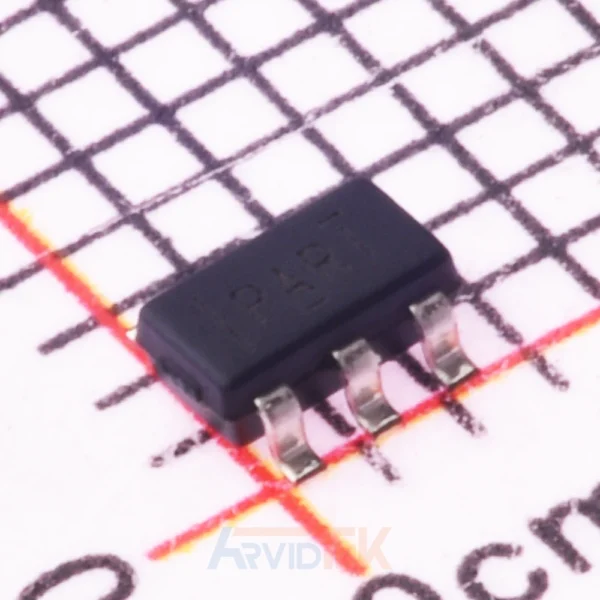

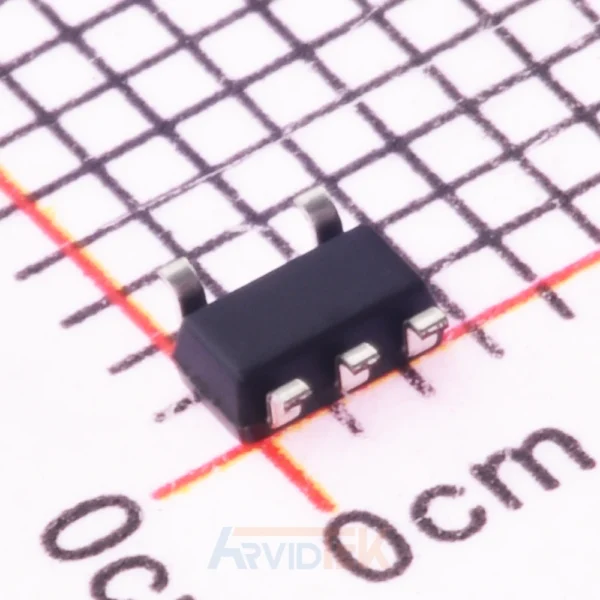

TPS3823-33DBVR
11,310تومان
- 200ms Active Low 1 SOT-23-5 Supervisor and Reset ICs ROHS
- supplier# C7719
- توضیحات
- دانلود
- توضیحات تکمیلی
- نظرات (0)
- دانلود دیتاشیت
توضیحات
توضیحات
به طور کلی خانواده TPS382x تراشه سوپروایزر یا همان واچ‌داگ خارجی هستند. وجود واچ‌داگ برای نظارت بر زمان بندی، ولتاژ و کارکرد صحیح مدارات الکترونیکی بسیار مهم می‌باشد. این تراشه به‌ویژه برای سیستم‌های مبتنی بر DSP و پردازنده ها طراحی شده است.
ویژگی‌ها
- تاخیر ثابت 200ms (در تراشه های PS3823/4/5/8)
- ریست دستی (به کمک پایه MR)
- نظارت بر ولتاژ: 2.5 ولت، 3 ولت، 3.3 ولت، 5 ولت
- تایمر واچ داگ
- جریان مصرفی 15 میکروآمپر (Typ)
- بسته SOT23-5
- دامنه دما: −40 درجه سانتی‌گراد تا 85 درجه سانتی‌گراد
کاربردها
- کاربردهای استفاده از DSPها، میکروکنترلرها یا میکروپروسسورها
- تجهیزات صنعتی
- کنترل‌های برنامه‌پذیر
- سیستم‌های خودرویی
- تجهیزات قابل حمل/با باتری
- ابزارهای هوشمند
- سیستم‌های ارتباطات بی‌سیم
- کامپیوترهای نوت‌بوک/دسکتاپ
دانلود
Texas-Instruments-TPS3823-33DBVR_C7719.pdf
(pdf, 856KB)
datasheet
توضیحات تکمیلی
توضیحات تکمیلی
| Category | Power Management (PMIC)/Supervisor and Reset ICs |
|---|---|
| Manufacturer | Texas Instruments |
| Package | SOT-23-5 |
| Reset Timeout | 200ms |
| Output Type | Open Drain |
| Reset Active Level | Active Low |
| Voltage - Supply | 2.5V;3V;3.3V;5V |
| ChipType | Voltage monitor |
| Threshold Voltage | 2.93V |
| Manual Reset | Yes |
| Watchdog | Yes |
| Operating Temperature | -40℃~+85℃ |
| Number of Voltages Monitored | 1 |
