ترانسفورمر جریان PE-51686NL
178,810تومان
- ترانسفورماتور جریان DIP با نسبت ۵۰:۱ و فرکانس ۲۰–۲۰۰ کیلوهرتز
- توضیحات
- توضیحات تکمیلی
- دانلود
- نظرات (0)
توضیحات
معرفی محصول

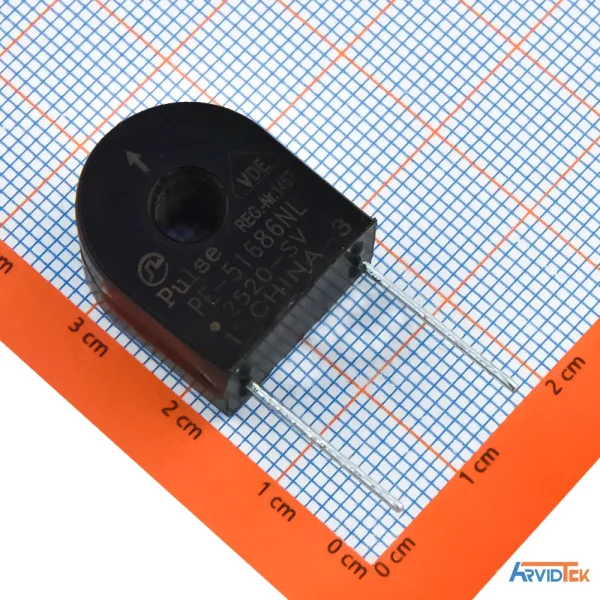

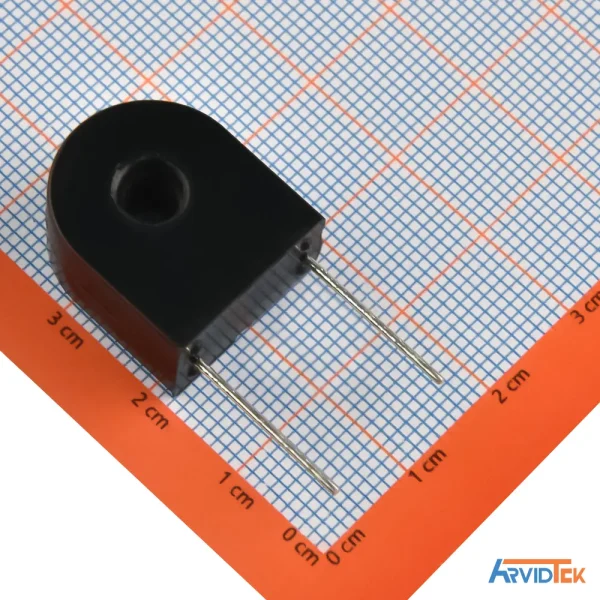

PE-51686NL از شرکت Pulse Electronics یک ترانسفورمر جریان (Current Transformer) با نسبت 50:1 است که برای اندازهگیری دقیق جریان در طراحیهای منبع تغذیه سوئیچینگ و سایر مدارهای قدرت به کار میرود. این ترانسفورمر با بستهبندی DIP ارائه میشود و جریان ورودی نامی تا 20 آمپر را به سیگنال حس کوچکتر تبدیل میکند تا کنترل و حفاظت را آسانتر نماید. بازه فرکانسی عملکرد از 20 کیلوهرتز تا 200 کیلوهرتز مناسب برای کاربردهای با فرکانس بالا بوده و دارا بودن استاندارد RoHS آن، همراه با عایقبندی مطابق EN62368-1، کاربری ایمن و قابل اعتماد را فراهم میکند. DCR اولیه حداکثر 50Ω است و با نسبت دور 50:1، امکان اندازهگیری دقیق جریان در طراحی مدارات شما را فراهم میآورد.
مشخصات
| ویژگی | مقدار |
|---|---|
| نام محصول | PE‑51686NL |
| سازنده | PULSE |
| دستهبندی | ترانسفورماتور / ترانس جریان (Transformers / Current Transformers) |
| بستهبندی | DIP (نصب Through‑Hole) |
| نسبت دور (Turns Ratio) | 50:1 |
| جریان ورودی نامی | 20 آمپر |
| بازه فرکانسی کاری | 20 کیلوهرتز تا 200 کیلوهرتز |
| مقاومت DC اولیه (حداکثر) | 50 اهم |
| RoHS | بله (سازگار با RoHS) |
| استانداردها و تأییدیهها | عایق مطابق EN62368‑1 و دارای تأییدیه VDE |
کاربردها
- اندازهگیری جریان با دقت بالا در منابع تغذیه سوئیچینگ (SMPS)
- حس جریان در مدارهای کنترل فیدبک در طراحیهای با فرکانس بالا
- استفاده در پروژههای prototyping و تست PCB برای اندازهگیری جریان
- بهبود حفاظت و نمایشگرهای جریان در تجهیزات صنعتی و الکترونیکی
- سازگار با طراحیهای حساس به جریان در منابع تغذیه سوئیچینگ
برای جزئیات کاملتر، میتوانید دیتاشیت PE-51686NL را از بخش «دانلود» دریافت کنید.
توضیحات تکمیلی
| Category | Transformers/Current Transformers |
|---|---|
| Manufacturer | PULSE |
| Package | DIP |
| Turns Ratio | 50:1 |
| Rated input Current | 20A |
| Frequency Range | 20kHz~200kHz |
| DCR Primary Side (Max) | 50Ω |
