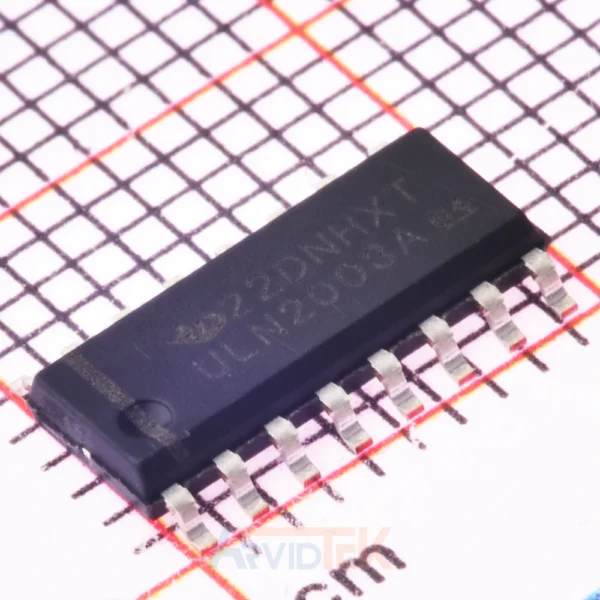

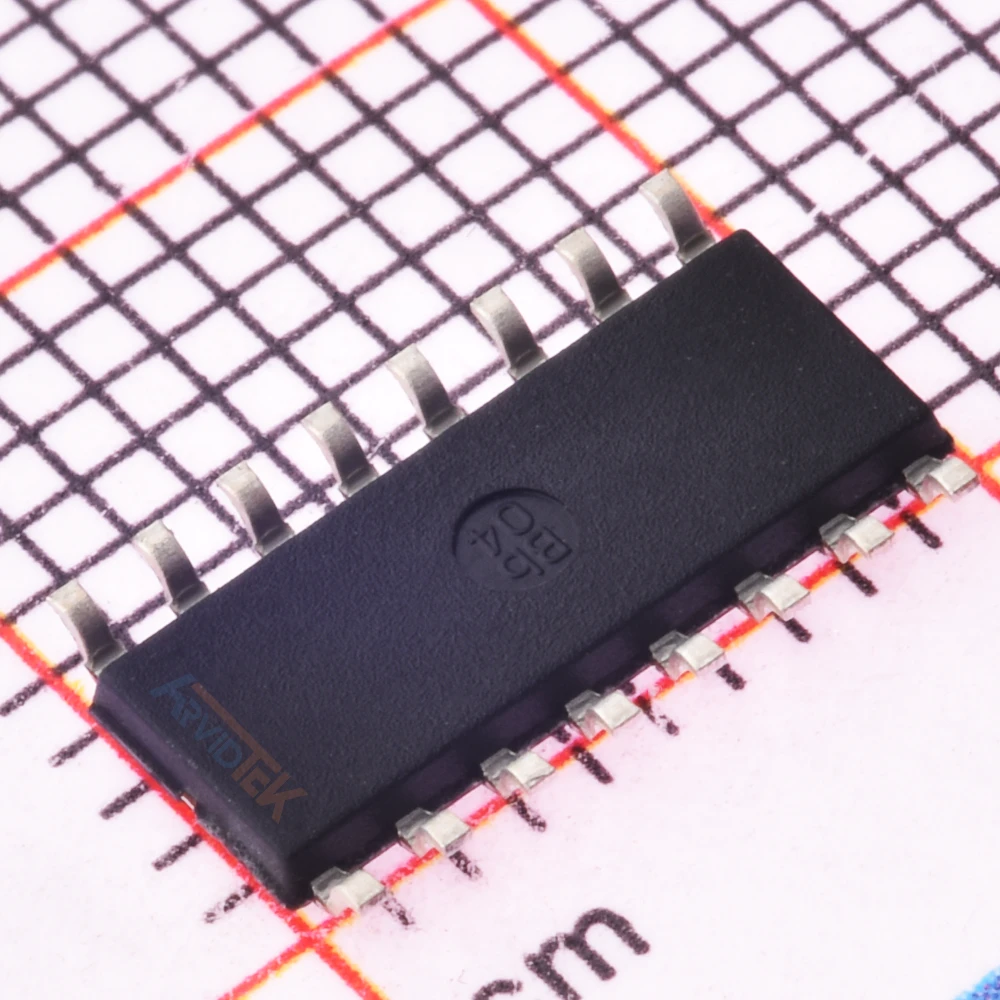

ULN2003AM/TR یک آرایه دارلینگتون با قدرت بالا است که شامل هفت ترانزیستور NPN سیلیکونی می‌باشد. تمامی واحدها دارای امیتر مشترک هستند و هر واحد از خروجی کلکتور باز استفاده می‌کند. برای افزایش کارایی خروجی و کاهش نشتی، درون هر واحد دیودهای و مقاومت‌های مناسب بین پایه و امیتر طراحی شده‌اند. این قطعه می‌تواند با ولتاژ کاری 5V با مدارهای TTL و CMOS سازگار باشد و می‌تواند به طور مستقیم داده‌هایی را که قبلاً نیاز به بافر منطقی استاندارد داشتند، پردازش کند. ULN2003AM/TR دارای ولتاژ کاری بالا و جریان کاری بزرگ است، به طوری که جریان تخلیه می‌تواند به 500mA برسد و در حالت خاموش می‌تواند ولتاژی تا 50V را تحمل کند. این قطعه همچنین می‌تواند در شرایط بار سنگین به طور موازی کار کند و راه‌حل‌های مناسبی برای مدارهای نیازمند به چندین رابط ارائه می‌دهد. زمینه‌های کاربرد شامل شیرهای الکترومغناطیسی، رله‌ها، چراغ‌های DC، موتورها و درایوهای LED می‌باشد.
اطلاعات کلی
- شماره قطعه تولید کننده: ULN2003AM/TR
- دسته بندی: ترانزیستورها/تیرستورها/آرایه‌های ترانزیستور دارلینگتون
- تولید کننده: HGSEMI
- بسته بندی: SOP-16
- تعداد کانال‌ها: هفت کانال
- دمای عملیاتی: -40℃ تا +85℃
- ولتاژ ورودی (حداکثر): 30V
- ولتاژ کلکتور – امیتر (VCEO): 50V
ویژگی‌ها
- هفت کانال با افزایش بالای دارلینگتون
- ولتاژ خروجی بالا (تا 50V)
- جریان خروجی بالا (تا 350mA)
- قابلیت اتصال مستقیم به TTL، CMOS، PMOS
- دیودهای سرکوب برای بارهای القایی
- دامنه دمای کاری وسیع
پارامترهای مطلق
| پارامتر | مقدار |
|---|---|
| دمای ذخیره‌سازی | -65℃ تا 150℃ |
| دامنه دمای کاری | -40℃ تا 85℃ |
| دمای پیوند | -40℃ تا 150℃ |
| ولتاژ ورودی | -0.3V تا 30V |
| ولتاژ خروجی | 55V |
| حداکثر ولتاژ بین امیتر و پایه | 6.0V |
| جریان کاری مداوم کلکتور | 500mA |
| جریان کاری مداوم پایه | 25mA |
دانلود
توضیحات تکمیلی
توضیحات تکمیلی
| Category | Transistors/Thyristors/Darlington Transistor Arrays |
|---|---|
| Manufacturer | HGSEMI |
| Package | SOP-16 |
| number of channels | Seven channels |
| Operating Temperature | -40℃~+85℃ |
| Voltage - Input(Max) | 30V |
| Collector - Emitter Voltage VCEO | 50V |
