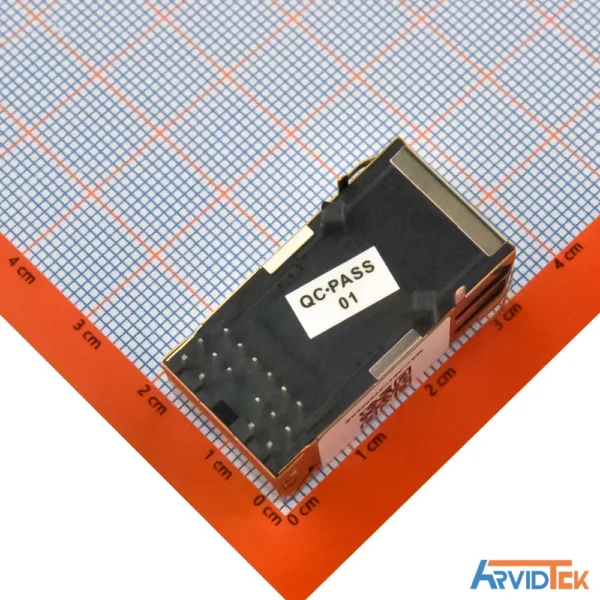

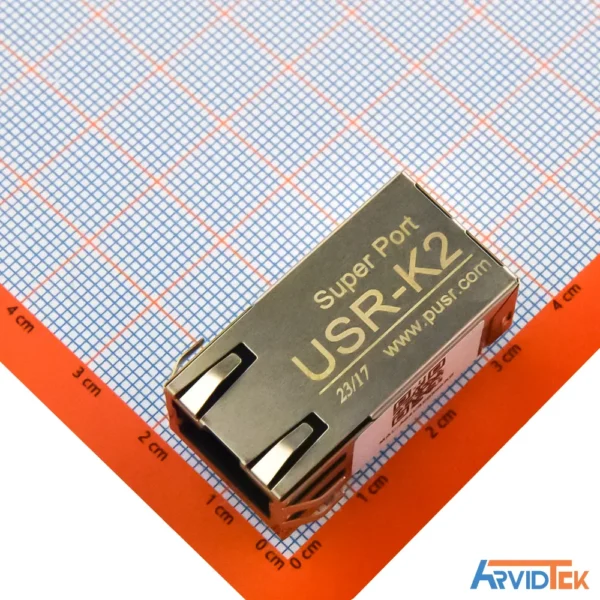

USR-K2

توضیحات

معرفی و کاربرد USR-K2

USR-K2 یک ماژول کوچک و با کاربری دوطرفه است که داده های سریال TTL را به داده های اترنت تبدیل می‌کند و بدون نیاز به دخالت کاربر پروتکل‌ها را مدیریت می‌کند. رابط اترنت RJ45 با سرعت‌های 10 یا 100 Mbps و قابلیت Auto-Negotiation کار می‌کند و همچنین با مجموعه‌ای از پروتکل‌های شبکه مانند IP، TCP/UDP، ARP و ICMP سازگار است. ابعاد فیزیکی این ماژول برابر با 33.0*19.0*19.2 میلی‌متر است، از ولتاژ کاری DC بین 3.0 تا 3.6 ولت استفاده می‌کند و جریان مصرفی در حالت اجرا حدود 136 mA در 3.3V است.

ویژگی‌های ارتباطی و پارامترهای فنی شبکه

رابط اترنت دارای استاندارد 10/100 Mbps با امکان PING برگشت داده و سازگاری با Auto-MDI/MDIX است تا نیاز به سوییچ کردن کابل نباشد. پهنای باند سریال از 600 bps تا 460.8 bps متغیر است تا سرعت های مختلف UART را پاسخ دهد و سطح سیگنال TTL نیز 3.3V است. حافظه بافر شبکه شامل 6 کلوبایت برای فرستنده و 4 کلوبایت برای دریافت است؛ برای داده‌های UART نیز بافر دریافت 800 بایت در نظر گرفته شده است.

مکانیزم بسته‌بندی داده‌ها شامل 4 بایت زمان‌بندی و حداکثر 400 بایت برای هر بسته است تا پروتکل‌های مختلف با تاخیر کم و کارایی بالا اجرا شوند. این ماژول از DHCP یا IP استاتیک پشتیبانی می‌کند و امکان DNS را نیز فراهم می‌کند.

قابلیت‌های نرم‌افزاری

تنظیمات اولیه یا پیشرفته از طریق وب‌گاه داخلی یا نرم‌افزارهای پیکربندی انجام می‌شود و هر پارامتر به صورت دائمی ذخیره می‌شود. پشتیبانی از VCOM (Virtual COM) به کاربر اجازه می‌دهد تا یک درایور سریال مجازی روی PC نصب کند و نرم‌افزارهای کامپیوتری را به صورت سنتی با پورت سریال و مقادیر UART مدیریت نمایند. قابلیت RFC2217 وجود دارد تا بدون نیاز به تغییر نرم‌افزار کاربردی، تنظیمات UART با کدگذاری مناسب هماهنگ شود.

سایر قابلیت‌ها شامل heartbeat برای نگه‌داشتن اتصالات TCP/UDP، ثبت بسته (Registration Packet) برای شناسایی منبع داده‌ها و امکان passthrough به سمت ابر (Cloud Passthrough) پیش بینی شده تا داده‌ها به صورت امن و کارآمد منتقل شوند. همچنین از TCP Server تا حداکثر 16 اتصال همزمان پشتیبانی می‌شود و حالت‌های پیکربندی پیشرفته از طریق AT Commands یا صفحه وب داخلی قابل دسترسی است.

ویژگی‌های فیزیکی و محیطی

به لحاظ فیزیکی، ابعاد ماژول 33.0*19.0*19.2 میلی‌متر و بدنه‌ای با کاربرد صنعتی دارد. محدوده دمای کاری از -25 تا +75 درجه سانتی‌گراد و دمای نگه داری ماژول بین -40 تا +105 درجه سانتی‌گراد است. رطوبت عملیاتی 5% تا 95% RH (بدون تراکم) می‌باشد و بسته‌بندی با فوم ضد استاتیک انجام می‌گیرد تا از آسیب‌های جابه‌جایی در محیط‌های صنعتی جلوگیری شود. گواهی‌های بین‌المللی CE و FCC برای این محصول در نظر گرفته شده و مصرف انرژی به‌طور کلی پایین است. ابعاد و طراحی به گونه‌ای است که امکان جای‌گذاری در فریم‌های کوچک تجهیزات IoT را فراهم کند. این ماژول با تمرکز بر کارایی بالا و قابلیت پایداری در محیط‌های صنعتی ساخته شده است.

برای اطلاعات بیشتر، میتوانید دیتاشیت را از طریق همین صفحه دانلود و مطالعه نمایید.
