توضیحات
ویژگیهای کلیدی و دستهبندی محصول

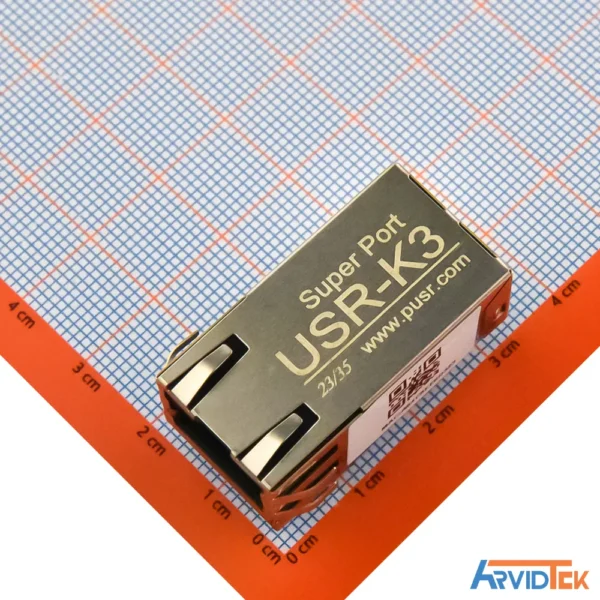

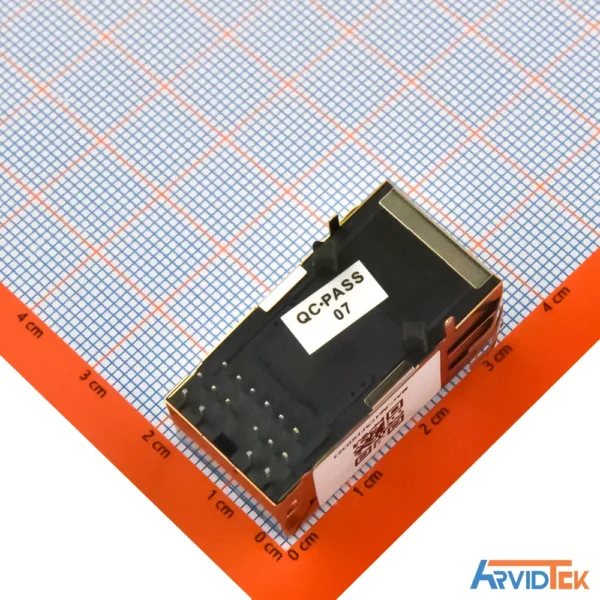

USR-K3 یک ماژول صنعتی است که وظیفه تبدیل داده بین پورت سریال TTL و شبکه Ethernet را بیدغدغه انجام میدهد. این محصول توسط شرکت USR IOT تولید میشود و شناسه فنی آن USR-K3 است. بین شبکه و پورت سریال این ماژول دارای ایزولاسیون است. تغذیه این ماژول از منبع DC با دامنه 3.0 تا 3.6 ولت بوده و در حالت کاری با ولتاژ 3.3V، جریان مصرفی تقریبی 120 mA است.
وجود کانکتور شبکه RJ45 با سرعت 10/100 Mbps برای کاربردهای صنعتی، داشتن ایزولاسیون و گواهیهای SIL/ROHS از ارکان مهم این ماژول است. ابعاد فیزیکی دستگاه حدود 33.0*19.0*19.2 میلیمتر است و برای کاربردهای کوچک تا متوسط مناسب میباشد.
قابلیتهای ارتباطی و فناوریهای پشتیبانی
این ماژول از پروتکلهای اینترنتی IP، TCP، UDP، DHCP، DNS، HTTP، ARP و ICMP پشتیبانی میکند و همچنین قابلیت Websocket برای ارتباط وب با پورت سریال وجود دارد. در زمینه ارتباطات صنعتی، پشتیبانی از Modbus TCP/RTU و بهکارگیری Gateway Modbus از توانمندیهای کلیدی است که برای ارتباط با تجهیزات صنعتی مانند I/O و سنسورها باسرعت مناسب کاربرد دارد.
یکی از قابلیتهای کاربرپسند، وجود یک صفحه وب است که به کاربر امکان تبدیل دادههای وب به دادههای پورت سریال را میدهد. علاوه بر این، پروتکل RFC2217، وبسرویسها و دستورات AT نیز برای پیکربندی شبکه و پورت سریال در دسترس هستند. همچنین امکان استفاده از نرمافزار VCOM جهت ایجاد پورت COM مجازی در سیستم عامل PC وجود دارد.
نحوه تغذیه و شرایط محیطی
ولتاژ تغذیه DC دستگاه برابر با 3.0 تا 3.6V است و در حالت بهینه 3.3V، مصرف حدود 120 mA ثبت شده است. ایزولاسیون بین شبکه و پورت سریال وجود دارد تا ایمنی و عدم تداخل EMI را افزایش دهد. ابعاد دستگاه 33.0*19.0*19.2 میلیمتر است و RJ45 با استانداردهای 10/100 Mbps ارائه میشود.
پیکربندی، راهاندازی و روشهای کنترل
روشهای پیکربندی این ماژول شامل صفحه وب داخلی و نرمافزار پیکربندی مخصوص است. در شبکه، امکان دریافت IP به صورت Static یا DHCP وجود دارد و میتوان MAC آدرس را از طریق نرمافزار تغییر داد. نام کاربری پیشفرض admin و رمز عبور admin است. در فرایند شناسایی دستگاه در شبکه LAN، نرمافزارهای پیکربندی میتوانند به یافتن K3 کمک کنند و پس از یافتن، کاربر باید نام کاربری و رمز عبور را وارد کند. تنظیمات پورت سریال و پارامترهای شبکه از طریق مرورگر یا دستورات AT قابل انجام است. همچنین قابلیت heartbeat وجود دارد که برای حفظ اتصال در موارد خاصی استفاده میشود. گزینههای میزبان مانند Websocket و Modbus_TCP نیز از طریق منوهای پیکربندی در دسترس هستند.
توضیحات تکمیلی
| Category | IoT/Communication Modules/Ethernet Modules |
|---|---|
| Manufacturer | USR IOT |
| Package | – |
| Type | – |
| Operating Temperature | -25℃~+85℃ |
| Isolation | Yes |
| Voltage - Supply | 3V~3.6V |
| Current - Supply | 120mA |
| Data Rate | – |
