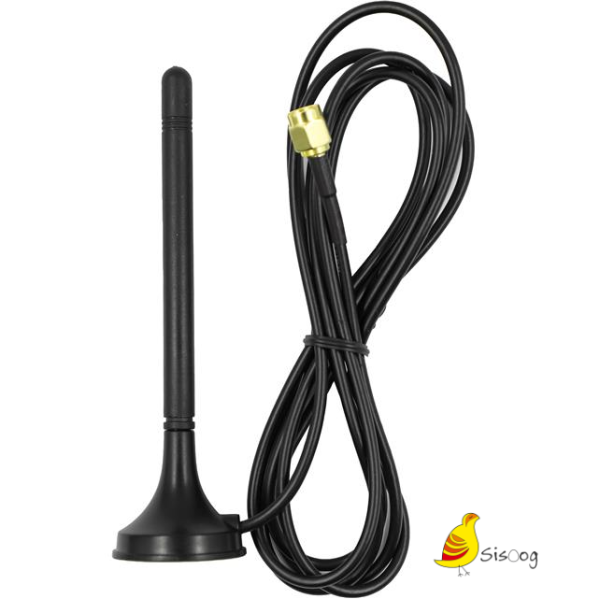

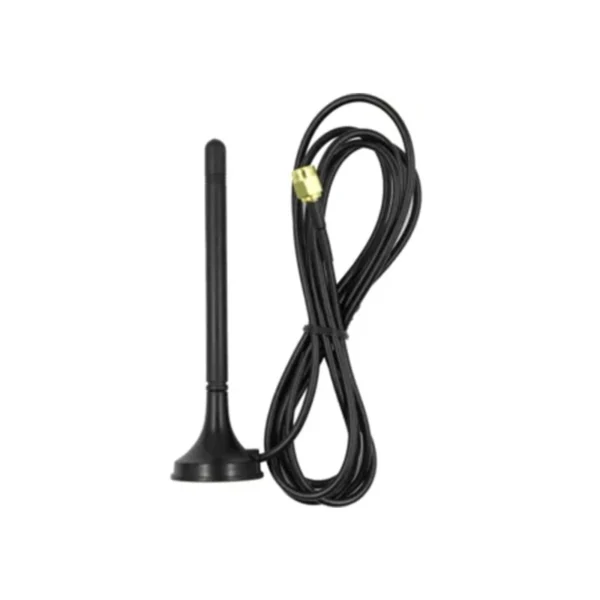

آنتن سیم دار LTE – SMA کویکتل مدل YE0021KA

توضیحات

نگاه کلی

آنتن های سیم دار عموما در پروژه هایی با ویژگی های محیطی خاص و نیاز به پهنای باند و کیفیت سیگنال بالا مورد استفاده قرار می گیرند. از این رو آنتن LTE – SMA مدل YE0021KA با طول کابل 1500mm می تواند در فضاهای محفوظ فلزی و یا پرنویز بسیار کار آمد باشد. این آنتن علاوه بر باندهای فرکانسی LTE/4G، باندهای 3G/2G/LPWA را نیز به خوبی پوشش می دهد. این آنتن ضد آب و غبار به سختی تحت تاثیر شرایط داخلی محصول قرار می‌گیرد، از همین رو باعث افزایش راندمان، سطح تششعات و بهره بخش RF می‌شود در حالی که یک راه‌کار بهینه برای مصرف کننده ایجاد می‌کند. ابعاد این محصول Φ30*110mm بوده و نوع اتصال آن با کانکتور SMA می باشد.

عملکرد الکتریکال

براساس دیتاشیت این محصول، آنتن YF0022AA می تواند باید های فرکانسی اصلی در بازه 700 ~ 2690Mz را با ضریب بازدهی بالایی پوشش دهد. در فایل دیتاشیت نتیجه تمامی تست های مربوط به VSWR، تلفات انعکاسی و گین آنتن قرار گرفته است و می‌توانید در بخش دانلودها، این فایل را دریافت و بررسی نمایید.

در ادامه به بررسی دقیق برخی از پارامترهای عملکردی این آنتن پرداخته شده است. البته برای داشتن دیدگاه مناسب و اولیه نسبت به مفاهیمی که در ادامه بررسی می شوند، پیشنهاد می شود قسمت اول مقاله الکترونیک فرکانس بالا کاربردی را درسایت سیسوگ مطالعه نمایید :

براساس جدول مقادیر تست شده VSWR این آنتن از لحاظ الکتریکال، اکثر باندهای فرکانسی بازه ذکر شده را پوشش می دهد. از همین رو این آنتن را به یک گزینه قدرتمند و حرفه ای برای اپلیکشن های حساس تبدیل می کند.

با جستجوی پوشش دهی باند 2G/3G و LTE در ایران در می یابیم که این آنتن قدرتمند، همه باندهای فرکانسی این Carrier ها را پوشش می دهد:

آنالیز VSWR و بررسی carrier های فرکانسی اطلاعات بسیار مهم و کاربردی برای تحلیل آنتن به ما می دهند. ازطرفی پارامترهایی همچون Gain و Pattern جز مواردی هستند که باید در مراحل پیشترفته تر مورد بررسی قرار گیرند و به کمک آنها کیفیت آنتن را به صورت دقیق تری می توان مورد سنجش قرارداد:

اطلاعات دقیق و کامل تر مربوط به ضریب بازدهی و پترن های تابشی آنتن در فایل ضمیمه شده قابل دریافت و بررسی هستند.

مشخصات فیزیکی

ابعاد محصول
