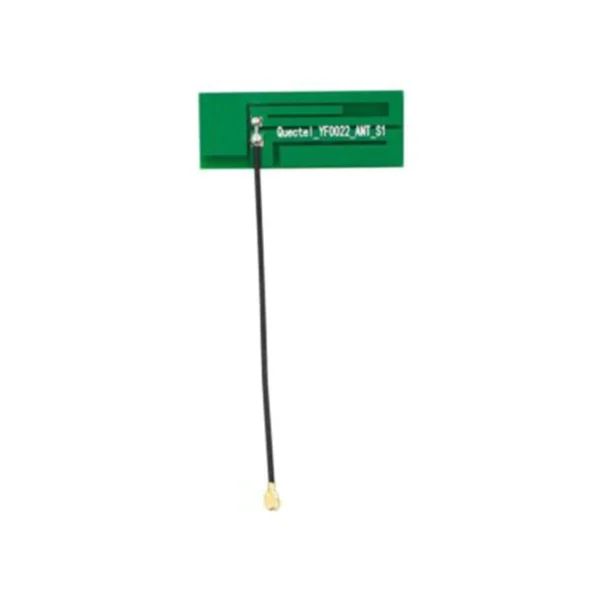

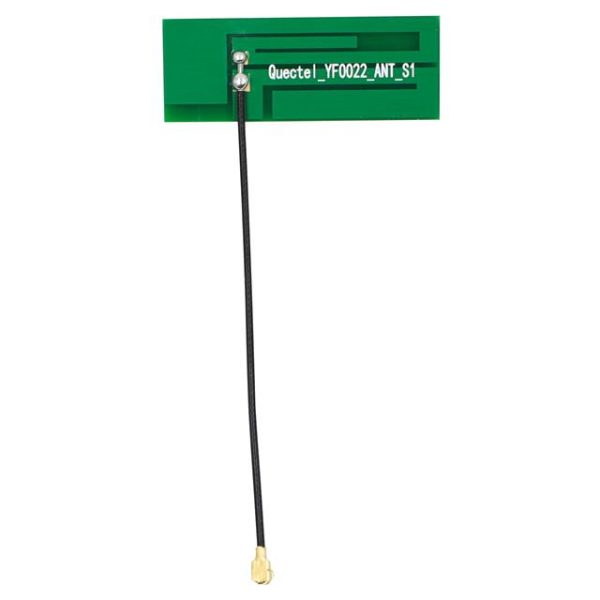

آنتن LTE – UFL کوییکتل مدل YF0022AA

توضیحات

نگاه کلی

در بسیاری از پروژه ها، تمایل به استفاده از آنتن داخلی و افزایش جنبه اقتصادی محصول باعث استفاده از انتن های FR4/UFL استفاده می شود. آنتن 4G کوییکتل مدل YF0022AA در کنار پوشش دهی مناسب باندهای اصلی 4G، باندهای فرکانسی 3G/2G/LPWA را نیز پوشش می دهد، از همین رو به گزینه مناسبی برای بسیاری از اپلیکیشن های IOT تبدیل شده است. ابعاد این آنتن 40 ×15×2.0 میلیمتر می باشد.

عملکرد الکتریکال

براساس دیتاشیت این محصول، آنتن YF0022AA می تواند باید های فرکانسی اصلی در بازه 700 ~ 2690Mz را با ضریب بازدهی بالایی پوشش دهد. در فایل دیتاشیت نتیجه تمامی تست های مربوط به VSWR، تلفات انعکاسی و گین آنتن قرار گرفته است و می‌توانید در بخش دانلودها، این فایل را دریافت و بررسی نمایید.

در ادامه به بررسی دقیق برخی از پارامترهای عملکردی این آنتن پرداخته شده است. البته برای داشتن دیدگاه مناسب و اولیه نسبت به مفاهیمی که در ادامه بررسی می شوند، پیشنهاد می شود قسمت اول مقاله الکترونیک فرکانس بالا کاربردی را درسایت سیسوگ مطالعه نمایید :

براساس جدول مقادیر تست شده VSWR این آنتن از لحاظ الکتریکال، اکثر باندهای فرکانسی بازه ذکر شده را پوشش می دهد. از همین رو این آنتن را به یک گزینه قدرتمند و اقتصادی برای بسیاری از اپلیکشن های 2G و 4G تبدیل می کند.

با جستجوی پوشش دهی باند 2G/3G و LTE در ایران در می یابیم که این آنتن بر خلاف انتظار، همه باندهای فرکانسی این Carrierها را پوشش می دهد:آنالیز VSWR و بررسی carrier های فرکانسی اطلاعات بسیار مهم و کاربردی برای تحلیل آنتن به ما می دهند. ازطرفی پارامترهایی همچون Gain و Pattern جز مواردی هستند که باید در مراحل پیشترفته تر مورد بررسی قرار گیرند و به کمک آنها کیفیت آنتن را به صورت دقیق تری می توان مورد سنجش قرارداد:

اطلاعات دقیق و کامل تر مربوط به ضریب بازدهی و پترن های تابشی آنتن در فایل ضمیمه شده قابل دریافت و بررسی هستند.

مشخصات فیزیکی

ابعاد محصول
