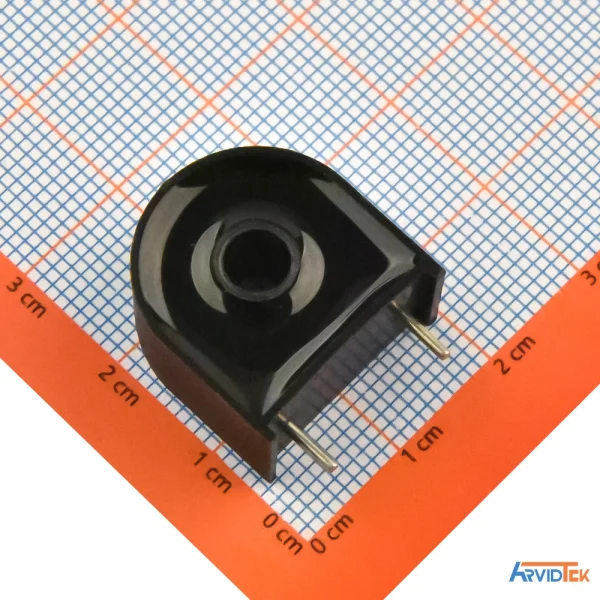

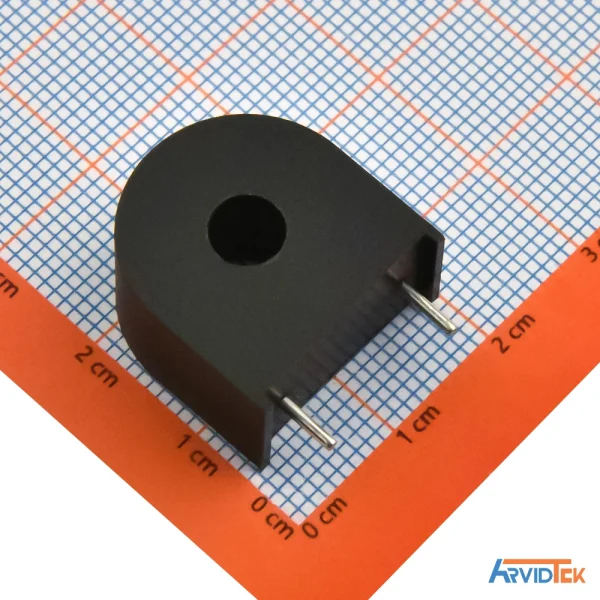

ترانسفورمر جریان ZHT200T

112,630تومان

  • ترانس جریان با نسبت ۲۰۰:۱، جریان تا ۱۰A، فرکانس 0.05-200kHz

موجودی کالا: 10 در انبار شناسه محصول: AT0766 دسته:

توضیحات

معرفی محصول

ZHT200T یک ترانسفورماتور جریان با پکیج Through Hole است که برای اندازه‌گیری ایمن و دقیق جریان‌های متناوب در مدارهای PCB طراحی شده است. این ترانسفورماتور جریان با نسبت تبدیل 200:1، خروجی 50mA را در برابر ورودی 10A ارائه می‌دهد و می‌تواند در بازه فرکانسی گسترده‌ای از 0.05kHz تا 200kHz کار کند. ولتاژ ایزولاسیون Vrms برابر با 3.2kV این محصول را برای کاربردهای با ایزولاسیون galvanic عالی می‌سازد. با استاندارد RoHS compliant مطابق بوده و توسط شرکت ZHT ارائه می‌شود، مدل ZHT200T گزینه‌ای مناسب برای اندازه‌گیری‌های دقیق و ایزوله در کاربردهای صنعتی و ابزار دقیق است.



مشخصات

پارامتر مقدار
سازنده ZHT
نسبت تبدیل 200:1
جریان خروجی 50 میلی‌آمپر (برای جریان ورودی نامی 10 آمپر)
بازه فرکانس کاری 0.05 کیلوهرتز تا 200 کیلوهرتز
نوع پکیج / مونتاژ Through Hole (مناسب نصب روی PCB)
ولتاژ ایزولاسیون (Vrms) 3.2 کیلوولت
RoHS سازگار با استاندارد RoHS



کاربردها

  • اندازه‌گیری جریان AC با ایزولاسیون galvanic در ابزار دقیق، PLCها و سیستم‌های کنترلی صنعتی
  • استفاده در ماژول‌های اندازه‌گیری و سامانه‌های کنترل صنعتی برای حفاظت و نظارت بر جریان‌ها
  • به‌کارگیری در طراحی پروژه‌های آزمایشگاهی و بردهای آموزشی با نیاز به ایزولاسیون ایمن
  • کاربردهای با فرکانس بالا در تجهیزات صنعتی که بازه 0.05 kHz تا 200 kHz را پوشش می‌دهند

برای جزئیات کامل‌تر، می‌توانید دیتاشیت ZHT200T را از بخش «دانلود» دریافت کنید.

توضیحات تکمیلی

Category

Transformers/Current Transformers

Manufacturer

ZHT

Package

Through Hole

Rated Output Current

50mA

Turns Ratio

200:1

Type

Current Transformer

Rated input Current

10A

Frequency Range

0.05kHz~200kHz

Isolation Voltage(Vrms)

3.2kV

ZHT200T-AT0766.pdf (pdf, 186KB)
Datasheet
