محاسبه قیمت و ثبت سفارش PCB

برای سفارش PCB، فایل گربر خود را بارگذاری کنید، مشخصات برد را انتخاب کنید و قیمت را همین‌جا محاسبه و سفارش خود را ثبت کنید.

جزئیات سفارش

هزینه بورد 0.00
هزینه استنسیل 0.00
هزینه حمل داخلی 0.00
حمل بین الملل
2-3 هفته
4-6 هفته
هزینه حمل بین الملل 0.00
قیمت نهایی 0.00

فایل مورد نظر را به اینجا بکشید و رها کنید و یا کلیک کنید

فایل آپلودی باید از نوع gerber و دارای پسوند zip باشد

**احتمال دریافت خطا برای فایل‌های حجیم وجود دارد.

Base Material

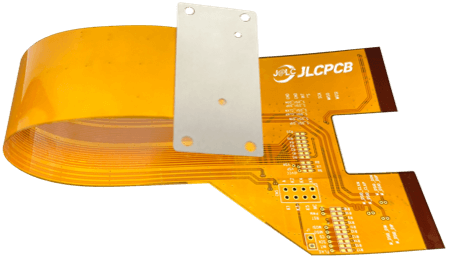

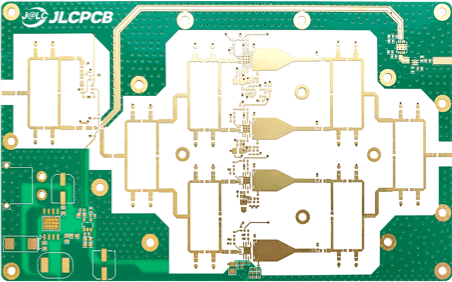

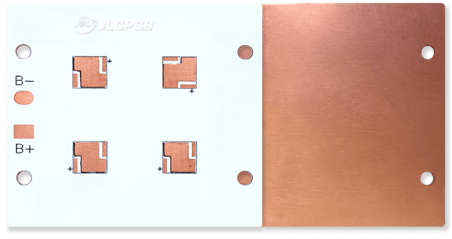

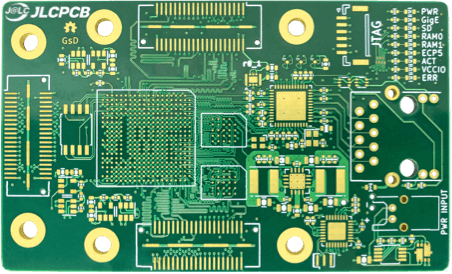

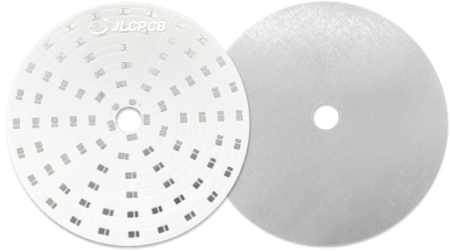

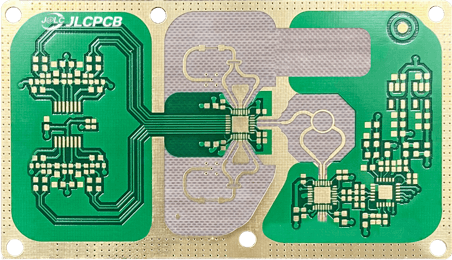

جنس پایه FR-4 محبوب‌ترین و متداول ترین ماده زیرساخت برای PCBهای محکم است. PCBهای انعطاف‌پذیر (فلت) از یک فیلم پلیمری نازک و انعطاف‌پذیر به عنوان زیرساخت برای مدارها استفاده می‌کنند. PCBهای انعطاف‌پذیر مصرف فضا را کاهش می‌دهند و وزن کمتری دارند. (معمولا برای اتصال نمایشگر ها استفاده می شود) بردهای هسته آلومینیوم/مس دارای انتقال حرارت و دفع حرارت بهتری نسبت به ساختارهای استاندارد FR-4 هستند. (معمولا برای LED استفاده می شود) توجه: برای بردهای هسته آلومینیوم/مس، حداقل اندازه سوراخ مته ۱.۰ میلی‌متر و حداقل عرض شیار ۱.۶ میلی‌متر است. PCBهای Rogers/Teflon دارای خواص دی‌الکتریک عالی و مقاومت حداقلی هستند. آن‌ها معمولاً در کاربردهای مدارهای با سرعت بالا و فرکانس بالا استفاده می‌شوند.

Layers

تعداد لایه‌های مس در PCB شما

توجه: 1. PCB یک لایه یعنی فقط در یک سمت برد دارای مسیرکشی است. اگر هر دو طرف برد شما دارای مسیر است، باید PCB دو لایه سفارش دهید. 2. برای طراحی‌های PCB با تعداد لایه‌های فرد، مانند ۳ یا ۵ لایه، باید تعداد عدد زوج بعدی را انتخاب کنید، یعنی ۴ یا ۶ لایه. لطفاً هنگام ثبت سفارش، تعداد لایه‌های زوج مناسب را انتخاب کنید.

محاسبه قیمت و ثبت سفارش PCB

Layer Stackup
Dimensions

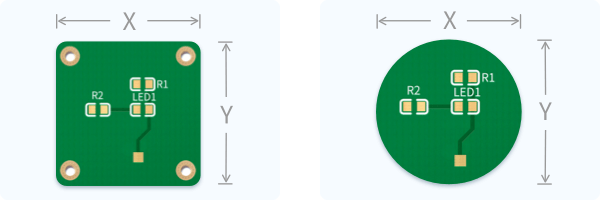

ابعاد یک PCB یا پانل PCB که آپلود می کنید.

محاسبه قیمت و ثبت سفارش PCB

* (CM)
PCB Qty

تعداد بورد های مورد نیاز شما

    PCB Specifications
    Different Design

    چند طراحی مختلف در فایل‌های شما وجود دارد که باید با روش های مختلف (مثل v-cut، mouse bite یا شیارهای فرز) جدا شوند؟ به عنوان مثال:

    محاسبه قیمت و ثبت سفارش PCB

    Delivery Format

    Single PCB:
    برد به صورت تک و برش خورده برای شما ارسال خواهد شد

    Panel by customer:
    درصورتی که برد توسط خود شما panel شده باشد برد به همین صورت تولید و در اختیار شما قرار خواهد گرفت

    Panel by ARVIDTEK:
    در صورتی که شما نیاز به خدمات پنل کردن برد داشته باشید این کزینه را انتخاب کنید ، در این روش ما بهینه ترین حالت را بر اساس طرح شما انتخاب و تولید خواهیم کرد .بدیهی هست که در نهایت در صورت نیاز فایل گربردر اختیار شما قرار خواهد گرفت .

    PCB Thickness

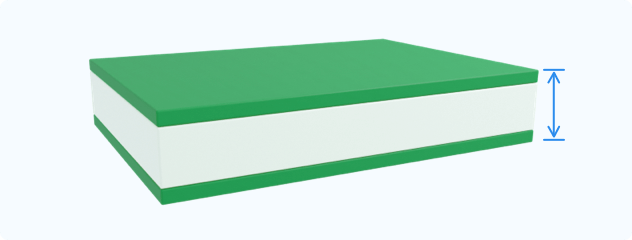

    ضخامت بورد تمام شده چقدر باشد؟ (دقت +/-10٪ است.)

    محاسبه قیمت و ثبت سفارش PCB

    PCB Color

    چاپ سولدر چه رنگی باشد؟

    رنگ برای محافظت و جلوگیری از اتصالی در مسیرهای مسی PCB استفاده می‌شود و اطمینان می‌دهد که لحیم فقط بر روی پدهای نمایان بنشیند. رنگ سبز استاندارد، بهترین عملکرد و سریع‌ترین زمان تحویل را دارد. برای اکثر رنگ‌ها، چاپ راهنما به رنگ سفید چاپ می‌شود، تنها در صورتی که رنگ چاپ سولدر را سفید انتخا کنید، چاپ راهنما (سیلک‌اسکرین) به رنگ سیاه چاپ می‌شود.

    محاسبه قیمت و ثبت سفارش PCB

    Silkscreen

    رنگ چاپ راهنما

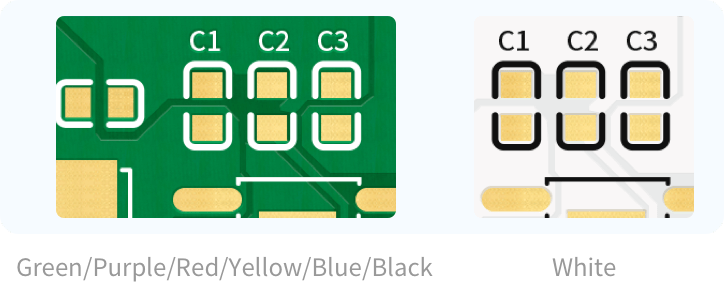

    در تمام رنگ هایی که برای چاپ سولدر بردتان انتخاب می‌کنید، چاپ راهنما (سیلک‌اسکرین) به رنگ سفید چاپ می‌شود. تنها در حالتی که رنگ بردتان را مشکی کنید، رنگ چاپ راهنما (سیلک‌اسکرین) به رنگ سیاه چاپ می‌شود. لطفاً توجه داشته باشید که اگر آبکاری طلا داشته باشید، رنگ سفید شما ممکن است در فرآیند آبکاری کمی به خاکستری متمایل شود. سیلک‌اسکرینی بر روی سطح آلومینیوم خالی توصیه نمی‌شود.

    محاسبه قیمت و ثبت سفارش PCB

    Surface Finish

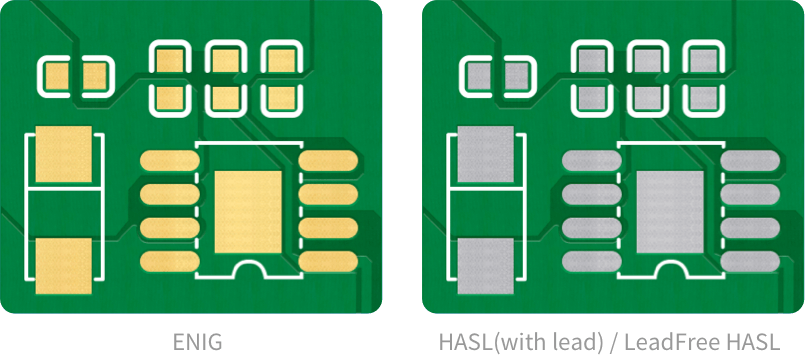

    روی پد ها و مسیر هایی که چاپ سولدر نمیخورد، چگونه پوشیده شود؟ HASL - در این روش یک پوشش نازک محافظ از جنس قلع/سرب بر روی PCB قرار میگیرد که متداول و مقرون به صرفه است. LeadFree HASL-RoHS - در این روش از سرب استفاده نمیشود و مطابق با استاندارد RoHS می باشد. (کمی گران تر از روش قبل) ENIG - روکش طلا در صنعت استفاده بسیار زیادی دارد و در دراز مدت از خوردگی سطوح جلوگیری کرده و اتصال با رسانایی قوی تری را فراهم می کند. همچنین بدون سرب بود و با استاندارد RoHS نیز تطابق دارد. (گران تر از دو روش قبلی)

    محاسبه قیمت و ثبت سفارش PCB

    Gold Thickness
    Outer Copper Weight

    وزن مس بر روی لایه های بیرونی (بالا و پایین). وزن مس برای لایه های داخلی به طور پیش فرض 0.5 اونس است.

    محاسبه قیمت و ثبت سفارش PCB

    Via Covering

    محاسبه قیمت و ثبت سفارش PCB

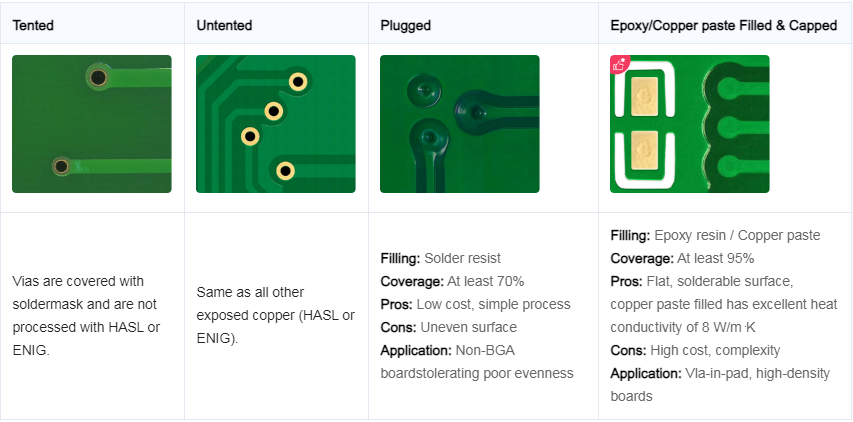

    نحوه پوشش وایاها فرآیند تولید PCB بر اساس فایل های گربر شما انجام خواهد شد. اگر گزینه پر و پوشش داده شده با خمیر اپوکسی/مس را انتخاب کنید، فقط وایاهای بدون پوشش با قطر ≤۰.۳ میلی‌متر با رزین اپوکسی پر خواهند شد. برای وایا های پوشش دار، فقط آن‌هایی که ≤۰.۵ میلی‌متر هستند پر خواهند شد. لطفاً در موارد زیر را به خاطر داشته باشید: 1. وایا های بدون پوشش بین ۰.۳ میلی‌متر تا ۰.۵ میلی‌متر نیاز به پر شدن دارند. 2. وایا های بدون پوشش ≤۰.۳ میلی‌متر نیازی به پر شدن ندارند. 3. وایا های پوشش‌دار ≤۰.۵ میلی‌متر نیازی به پر شدن ندارند. 4. وایا هایی با اندازه خاص یا برخی نواحی که نیاز به پر شدن یا عدم پر شدن دارند. 5. فایل گربر شما شامل لایه هایی است که پر کردن/پوشش وایا را مشخص می کند. پدهای مربوط به وایا های بر اساس طراحی شما به صورت بدون پوشش ساخته خواهند شد. توصیه می‌شود یادداشتی بگذارید تا اندازه‌ها یا نواحی خاص وایا های که نیاز به پر کردن دارند را مشخص کنید، یا بنویسید که فایل گربر شما شامل لایه پر کردن وایاها می باشد.

    Advanced Options
    Test Product
    Description
    Stencil
    Framework
    Specification Max Effective Area Gross Weight
    28 x 38 20 x 36 / 26 x 30 0.2 KG
    32 x 42 24 x 40 / 30 x 34 0.3 KG
    42 x 52 34 x 49 / 39 x 44 0.4 KG
    46 x 46 38 x 43 0.4 KG
    60 x 60 52 x 56 0.5 KG
    60 x 70 58 x 65 0.5 KG
    45 x 55 35 x 45 0.5 KG
    Specification Effective Area Gross Weight
    37 x 47 20 x 30 1.5 KG
    30 x 40 14 x 24 1.0 KG
    42 x 52 24 x 34 1.8 KG
    45 x 55 27 x 37 2.0 KG
    58.4 x 58.4 38 x 38 3.2 KG
    55 x 65 34 x 44 3.5 KG
    73.6 x 73.6 50 x 50 5.0 KG
    40 x 60 22 x 40 2.5 KG
    40 x 80 22 x 60 3.5 KG
    40 x 100 22 x 76 4.0 KG
    40 x 120 22 x 100 6.0 KG
    40 x 140 22 x 120 7.0 KG
    50 x 70 32 x 50 3.5 KG
    50 x 80 32 x 60 3.5 KG
    50 x 100 32 x 80 6.5 KG
    50 x 120 32 x 100 7.0 KG
    50 x 140 32 x 120 7.5 KG
    50 x 150 32 x 130 8.0 KG
    37 x 47 20 x 30 1.5 KG
    30 x 40 14 x 24 1.0 KG
    Stencil Side
    Stencil Qty
    روش ارسال به مقصد
    عنوان نوع ارسال هزینه مدت زمان ارسال توضیحات
    پس کرایه 0 - 1.امکان رهگیری سیستمی وجود ندارد_2.بارنامه روز بعد از ارسال قابل ارائه است_3.هزینه پیک ارسال تا باربری به عهده مشتری است
    هزینه دار 200,000 - -
    پس کرایه 0 مخصوص شهر اصفهان
    پس کرایه 0 ---

    چرا آرویدتک بهترین انتخاب برای سفارش PCB است؟

    تولید در کارخانه‌های معتبر چین

    دسترسی به کیفیت و امکانات مناسب.

    مدیریت کامل واردات و ترخیص

    صفر تا صد امور گمرکی با آرویدتک.

    دو روش ارسال

    بین اکسپرس (سریع‌تر) و کارگو (اقتصادی‌تر) انتخاب کنید.

    پشتیبانی و مشاوره فنی

    در تمام مسیر کنار شما هستیم.

    پنل اختصاصی سفارش

    آنالیز فایل، تاریخچه و مدیریت پروژه‌ها در یک پنل.

    پرداخت به تومان

    بدون درگیری با تبدیل ارز و پرداخت ارزی.

    سفارش در ۶ مرحله

    ۱

    بارگذاری فایل

    فایل گربر را آپلود و سفارش را ثبت کنید.

    ۲

    بازبینی فنی

    بازبینی توسط کارشناس فنی (امکان آنالیز هوش مصنوعی).

    ۳

    پرداخت امن

    پرداخت به تومان پس از تأیید قیمت.

    ۴

    تولید در کارخانه

    برد در کارخانه‌های معتبر ساخته می‌شود.

    ۵

    حمل و ترخیص

    حمل از چین و ترخیص گمرکی

    ۶

    تحویل

    ارسال داخلی تا محل شما

    پنل اختصاصی برای مدیریت سفارش‌های PCB

    از آنالیز هوشمند فایل تا پیگیری لحظه‌به‌لحظهٔ سفارش.

    آنالیز فایل گربر

    تمام فایل‌ها توسط کارشناس فنی بازبینی می‌شوند. همچنین هنگام ثبت سفارش می‌توانید گزینه «آنالیز گربر» را انتخاب کنید تا فایل با کمک هوش مصنوعی نیز بررسی تکمیلی شود. با این کار، خطاهای طراحی قبل از تولید برد شناسایی شده و از دوباره‌کاری و هزینه اضافه جلوگیری می‌شود.

    تاریخچه آپلود فایل‌های گربر

    تمام فایل‌هایی که تا به حال آپلود کرده‌اید، همراه با تاریخ و وضعیتشان در پنل شما ذخیره می‌شوند. برای سفارش‌های بعدی نیازی نیست فایل‌ها را دوباره بفرستید؛ فایل موردنظرتان را از تاریخچه انتخاب کنید و سریع‌تر سفارش ثبت کنید.

    مدیریت آسان پروژه‌ها

    اگر پروژه‌تان از چند برد مختلف تشکیل شده است، می‌توانید همه آن‌ها را زیر یک نام گروه‌بندی کنید. با این کار، تمام اطلاعات یک‌جا و با نظم کامل مدیریت می‌شوند و دیگر بین فایل‌ها و سفارش‌های مختلف سردرگم نمی‌شوید.

    پیگیری لحظه‌به‌لحظه در بله و تلگرام

    با ثبت سفارش، از طریق ربات بله و تلگرام در جریان تمام مراحل کار، از تأیید فنی و تولید گرفته تا حمل و ترخیص و تحویل، قرار می‌گیرید. هر لحظه دقیقاً می‌دانید بردتان چه موقع آماده شده و بارتان کجاست. پیام‌های مهم نیز از طریق پیامک برایتان ارسال می‌شود.

    سفارش شما چطور به دستتان می‌رسد؟

    بردهای شما در سفارش PCB از چین، پس از تولید به ایران با یکی از دو روش زیر ارسال می‌شود.

    سریع‌تر

    اکسپرس

    ۲ تا ۳ هفته

    سریع‌تر به دستتان می‌رسد، اما هزینه بیشتری دارد.

    کارگو اکسپرس

    ۴ تا ۶ هفته

    مقرون‌به‌صرفه‌تر است، اما زمان بیشتری می‌برد.

    قیمت نهایی پس از بازبینی فنی و تأیید مشخص می‌شود و پرداخت به تومان انجام می‌گیرد. پس از رسیدن به ایران، ارسال به مقصد از طریق باربری، پست، تیپاکس یا پیک درون‌شهری (ویژهٔ اصفهان) انجام می‌شود.

    سؤالات متداول

    چطور فایل گربر را آپلود کنم و چه فرمتی قبول است؟
    فایل گربر باید فرمت ZIP باشد. در پنل، فایل را در بخش «آپلود فایل گربر» بکشید و رها کنید یا انتخاب کنید. با انتخاب گزینهٔ آنالیز، فایل شما علاوه بر کارشناس، توسط هوش مصنوعی هم بررسی خواهد شد. اگر فایل شما در قالب‌های دیگری مانند Altium یا KiCad است، آن را همراه با تعداد برای ما ارسال کنید تا بررسی و در صورت نیاز به گربر تبدیل شود.
    زمان تحویل چقدر است؟
    پس از تولید سفارش، حمل از چین به ایران با اکسپرس حدود ۲ تا ۳ هفته و با کارگو اکسپرس حدود ۴ تا ۶ هفته طول می‌کشد. سپس ارسال داخلی تا مقصد انجام می‌شود.
    وضعیت سفارشم را چطور پیگیری کنم؟
    وضعیت سفارش در تمام مراحل از طریق ربات بله و تلگرام به شما اطلاع داده می‌شود و پیام‌های مهم از طریق پیامک هم ارسال می‌شود.
    حداقل تعداد سفارش چند عدد است و آیا طراحی برد هم انجام می‌دهید؟
    حداقل تعداد سفارش معمولاً ۵ عدد است. آرویدتک خدمات ساخت PCB را ارائه می‌دهد و طراحی برد انجام نمی‌شود؛ کافی است فایل آمادهٔ خود را ارسال کنید.
    چاپ PCB در ایران انجام می‌شود یا چین؟
    تمام فرآیند چاپ PCB در کارخانه‌های معتبر چین انجام می‌شود و سپس برد شما به ایران ارسال می‌گردد.
    آیا امکان سفارش PCB تک‌رو، دورو یا چند لایه وجود دارد؟
    بله، تولید برد در انواع تک‌لایه، دولایه و چندلایه امکان‌پذیر است و لایهٔ موردنظر را در فرم سفارش انتخاب می‌کنید.
    محاسبه قیمت PCB چطور انجام می‌شود؟
    پس از آپلود فایل و انتخاب مشخصات برد، قیمت تخمینی به شما نمایش داده می‌شود. قیمت نهایی بعد از بازبینی فنی مشخص و به تومان دریافت می‌شود.
    آیا فایل من قبل از تولید بررسی می‌شود؟
    بله. فایل شما توسط کارشناس فنی بررسی می‌شود. علاوه بر این، در صورت انتخاب شما، فایل با هوش مصنوعی هم آنالیز می‌شود تا خطاهای طراحی قبل از تولید با دقت بیشتری شناسایی شوند.
    پرداخت چگونه انجام می‌شود؟
    تمام پرداخت‌ها به تومان و از طریق درگاه انجام می‌شود. شما درگیر تبدیل ارز یا پرداخت ارزی نمی‌شوید.
    فایل PCBDOC دارم؛ می‌توانید آن را به گربر تبدیل کنید؟
    فایل PCBDOC خود را همراه با تعداد موردنظر برای ما ارسال کنید تا بررسی شود و قیمت نهایی به شما اعلام گردد.
    آیا امکان انتخاب ضخامت برد وجود دارد؟
    بله، می‌توانید از میان ضخامت‌های استاندارد (مانند ۱٫۶ میلی‌متر) ضخامت دلخواه خود را هنگام ثبت سفارش انتخاب کنید.
    چه متریالی برای PCB استفاده می‌شود؟
    معمولاً از متریال استاندارد FR-4 استفاده می‌شود؛ در صورت نیاز، متریال‌های دیگر هم در فرم سفارش قابل انتخاب است.

    همین حالا سفارش PCB خود را ثبت کنید

    فایل گربر را بارگذاری کنید، قیمت PCB را محاسبه کنید و بقیهٔ مسیر تا تحویل بار را به آرویدتک بسپارید.

    رفتن به فرم سفارش
