آنتن 5G/4G/GPS – UFL SUNNYWAY مدل SWF011
128,940تومان
- پشتیبانی از 5G/4G/3G/2G MIMO
- پشتیبانی GNSS( GPS, Glonass, Galileo)
- باندهای فرکانسی 600-6000MHz
- ابعاد: 289.50mm(L)x25.00mm(W)x0.12mm(H)
- طول سیم 100mm
- دارای کانکتور UFL
- توضیحات
- توضیحات تکمیلی
- دانلود
- نظرات (0)
توضیحات
معرفی آنتن UFL SUNNYWAY مدل SWF011
آنتن UFL SUNNYWAY مدل SWF011 که در فروشگاه تخصصی آرویدتک ( که گاهی بهصورت ارویتک نیز نوشته میشود ) عرضه میشود، یک آنتن FPC باریک با کابل ۱۰ سانتیمتری و کانکتور استاندارد U.FL است. این محصول شامل سه بخش مجزا است: دو ماژول برای پوشش شبکههای 2G/3G/4G/5G و یک ماژول ویژه GNSS (GPS، GLONASS و Galileo). با ابعاد تنها 289.5 × 25 × 0.12 میلیمتر و بازهی فرکانسی 600–6000 مگاهرتز، SWF011 گزینهای ایدهآل برای تجهیزاتی است که فضای داخلی کمی دارند.
ویژگیهای کلیدی آنتن UFL SUNNYWAY
- پوشش فرکانسی گسترده در سه بازه: 600–960 MHz، 1400–2700 MHz و 3000–6000 MHz
- VSWR بهینه: ≤3.0 در باند 600–960 MHz و ≤2.5 در بازههای بالاتر برای حداقل بازتاب سیگنال
- امپدانس خروجی 50 Ω، سازگار با اغلب مودمها و بردهای ارتباطی

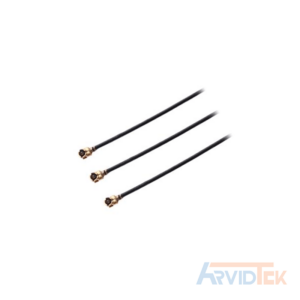

- کانکتور UFL با کابل FPC کوتاه، مناسب نصب داخلی در دستگاههای صنعتی و خودرویی
- کارکرد در دمای –40 تا +85 ˚C، اطمینان از عملکرد پایدار در شرایط سخت
عملکرد الکتریکال
بر اساس نتایج دیتاشیت SUNNYWAY، SWF011 بازتاب سیگنال را در تمامی بازههای فرکانسی به حداقل میرساند و تلفات انعکاسی پایینی دارد. نمودارهای VSWR و جداول بهره (Gain) در فایل دیتاشیت بارگذاریشده در بخش دانلود ارویدتک قابل مشاهده است تا بتوانید از تطابق دقیق و کیفیت بالای این آنتن اطمینان حاصل کنید.
در این مقاله اولویت اول، مفاهیم کاربردیتر و بررسی و تست سیستمهای مختلف فرکانسبالا الکترونیکی هست و قرار نیست وارد مفاهیم عمیق و جنبههای محاسباتی بشیم. دلیل کلمه کاربردی در انتهای اسم دوره هم همین هست. (ادامه مطلب…)
جدول شماره 1 مربوط به کابل اول 5G/4G/3G/2G
جدول شماره 2 مربوط به کابل دوم GPS & Glonass & Galileo
جدول شماره 3 مربوط به کابل سوم 5G/4G/3G/2G
مشخصات فیزیکی
برای مشاهده مشخصات فنی این محصول به بخش توضیحات تکمیلی مراجعه فرمایید. همچنین برای مشاهده انواع آنتن 5G/4G/GPS در ارویتک به روی لینک بزنید.
توضیحات تکمیلی
| Frequency | 1400~2700MHz, 3000~6000MHz, 600~960MHz |
|---|---|
| VSWR | ＜3.0 ＜2.5 ＜2.5 |
| Polarization mode | Linear |
| Radiation pattern | Omni-Directional |
| Output impedance | 50Ω |
| Antenna size | 289.50mm (L) x 25.00mm (W) x0.12mm (H) |
| Connect Type | U.FL Standard |
| Operating Themp | – 40 ˚C ~ + 85 ˚C |
