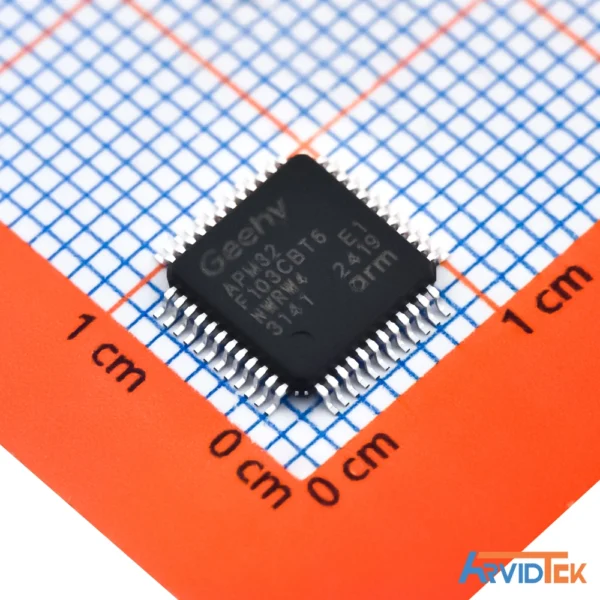

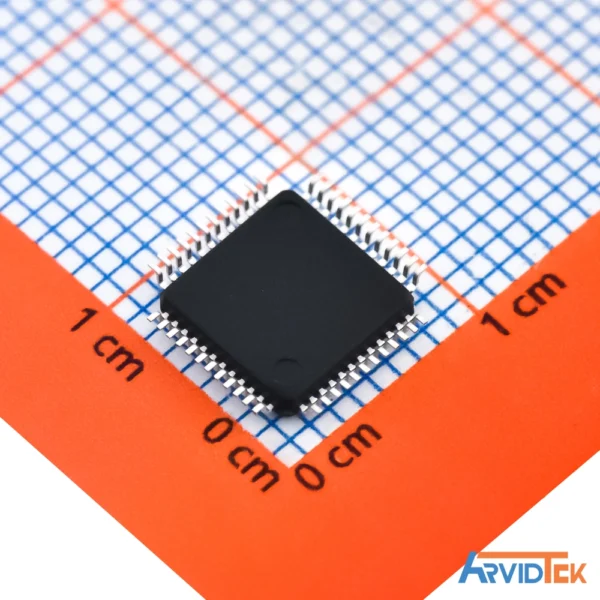

APM32F103CBT6

توضیحات

APM32F103xB خانواده‌ای از میکروکنترلر های 32 بیتی مبتنی بر هسته Arm® Cortex®-M3 با بیشینه فرکانس کاری 96 MHz است. این تراشه دارای باس AHB با کارایی بالا است که همراه با حافظه‌های سریع و واحد DMA امکان پردازش و ذخیره‌سازی سریع داده‌ها را فراهم می‌کند. همچنین باس APB ارتباط با واحد های داخلی و مجموعه گسترده‌ای از پریفرال‌ها و I/O تقویت‌شده را فراهم می‌آورد و سرعت اتصال و انعطاف‌پذیری کنترل را تضمین می‌کند. واحد FPU قدرتمندی به‌صورت داخلی قرار داده شده که از پردازش عدد اعشاری با دقت بالا پشتیبانی می‌کند.

حافظهٔ داخلی حداکثر 128 KB فلش و 20 KB SRAM می باشد. تمام مدل‌ها دارای 2 مبدل ADC با دقت 12 بیت، 3 تایمر عمومی 16 بیتی، 1 تایمر کنترلی پیشرفته و 1 حسگر دما هستند. رابط‌های ارتباطی استاندارد شامل 2 I2C، 2 SPI، 1 QSPI، 3 USART، 1 USB 2.0 FS و 1 CAN 2.0B است. USB Device و CAN می‌توانند به‌طور همزمان و مستقل کار کنند.

دامنهٔ ولتاژ کاری 2.0 V تا 3.6 V است. دامنهٔ دمای کاری در دو نسخه عرضه می‌شود: -40 °C تا +85 °C و -40 °C تا +105 °C.

ویژگی‌های محصول

• سیستم و معماری
  • هسته 32 بیتی Arm® Cortex®-M3
  • بیشینه فرکانس کاری 96 MHz
• ساعت و حافظه
  • HSECLK: پشتیبانی از اسیلاتور خارجی (کریستال) با فرکانس 4 MHz تا 16 MHz
  • LSECLK: پشتیبانی از کریستال/سرامیک 32.768 KHz
  • HSICLK: اسیلاتور RC کارخانه‌ای با فرکانس 8 MHz
  • LSICLK: اسیلاتور RC با فرکانس 40 KHz
  • ظرفیت فلش تا 128 KB
  • ظرفیت SRAM تا 20 KB
• تغذیه و حالت‌های کم‌مصرف
  • دامنه ولتاژ راه‌اندازی/ریست: 2.0 V تا 3.6 V
  • پشتیبانی از مانیتور ولتاژ قابل برنامه‌ریزی (PVD)
  • پشتیبانی از سه حالت کم‌مصرف: خواب (Sleep)، توقف (Stop) و آماده‌به‌کار (Standby)
  • تغذیه VBAT امکان کار کردن RTC و ثبات‌های پشتیبان را فراهم می‌کند
• واحد FPU
  • ماژول FPU مستقل، پشتیبانی از عملیات اعشاری (float)
• ADC و حسگر دما
  • دو مبدل ADC با دقت 12 بیت، پشتیبانی از 16 کانال ورودی

• • بازه تبدیل ولتاژ ADC: 0 تا VDDA
  • پشتیبانی از نمونه‌برداری و نگه‌داشتن دوگانه (dual sample-and-hold)
  • یک حسگر دمای داخلی
• ورودی/خروجی (I/O)
  • تعداد I/O انتخابی بر اساس بسته‌بندی: 80 / 51 / 37 / 26
  • تمامی پین‌های I/O قابل نگاشت به 16 وقفه خارجی
• DMA
  • یک واحد DMA با پشتیبانی از 7 کانال قابل پیکربندی مستقل
• تایمرها
  • یک تایمر پیشرفته 16 بیتی TMR1 با پشتیبانی از کنترل منطقه مرده (dead-time) و عملکرد ترمز اضطراری (emergency brake)

• • سه تایمر عمومی 16 بیتی TMR2/3/4، هر کدام با 4 کانال مستقل که از ورودی‌گیر، مقایسه خروجی، PWM و شمارش پالس پشتیبانی می‌کنند
  • دو تایمر نگهبان (Watchdog): یکی مستقل IWDT و دیگری پنجره‌ای WWDT
  • یک تایمر سیستمی 24 بیتی کاهشی SysTick
• رابط‌های ارتباطی
  • سه USART با پشتیبانی از ISO7816، LIN و IrDA

• • دو I2C با پشتیبانی از SMBus/PMBus
  • دو SPI با بیشینه سرعت انتقال 18 Mbps
  • یک QSPI با پشتیبانی از دسترسی تک‌سیمی و چهارسیمی به فلش
  • یک USB 2.0 Full Speed Device
  • یک CAN 2.0B که می‌تواند همزمان به‌طور مستقل با USB Device کار کند
• سایر مشخصات
  • یک واحد CRC
  • پشتیبانی از شناسه یکتا غیرقابل تغییر 96 بیت
  • رابط‌های دیباگ سریال SWD و JTAG
• حوزه‌های کاربرد
  • تجهیزات پزشکی، لوازم جانبی کامپیوتر، کنترل صنعتی، ابزارهای هوشمند اندازه‌گیری، لوازم خانگی
