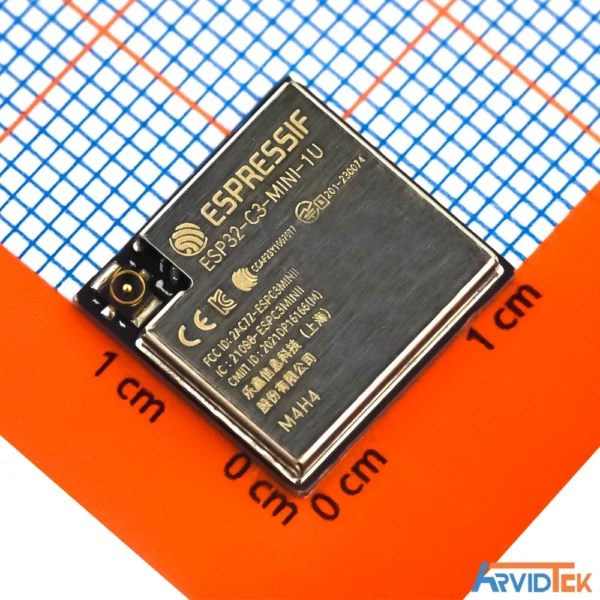

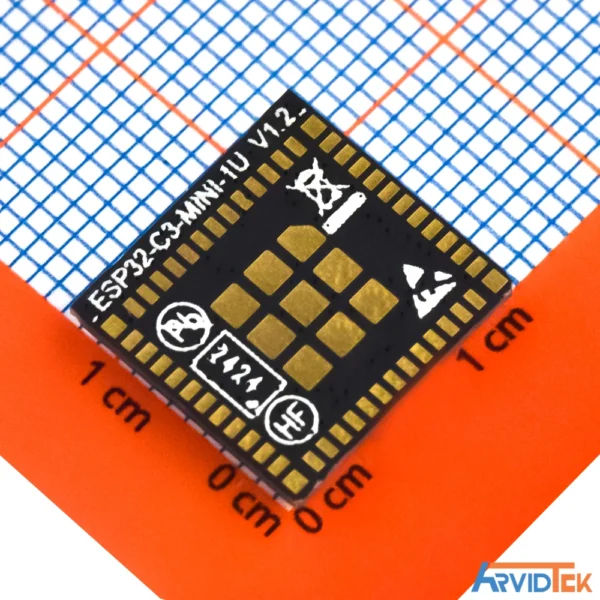

ESP32-C3-MINI-1U-H4

توضیحات

CPU و حافظه روی چیپ

• دارای چیپ ESP32-C3FH4 یا ESP32-C3FN4، میکروپردازنده تک هسته‌ای ۳۲ بیتی RISC-V با حداکثر فرکانس ۱۶۰ مگاهرتز
• ۳۸۴ کیلوبایت ROM
• ۴۰۰ کیلوبایت SRAM (که ۱۶ کیلوبایت آن به کش اختصاص دارد)
• ۸ کیلوبایت RTC SRAM
• ۴ مگابایت حافظه فلش ترکیبی

Wi-Fi

• پشتیبانی از پروتکل IEEE 802.11 b/g/n
• دامنه فرکانس مرکز کانال کاری: ۲۴۱۲ تا ۲۴۸۴ مگاهرتز
• پشتیبانی از عرض باند ۲۰ مگاهرتز و ۴۰ مگاهرتز در باند ۲.۴ گیگاهرتز
• پشتیبانی از حالت ۱T1R، با سرعت داده تا ۱۵۰ مگابیت بر ثانیه
• چندرسانه‌ای بی‌سیم (WMM)
• تجمیع فریم (TX/RX A-MPDU, TX/RX A-MSDU)
• تأیید بلوک فوری (Immediate Block ACK)
• تکه‌تکه‌سازی و بازسازی (Fragmentation and defragmentation)
• فرصت انتقال (Transmission opportunity, TXOP)
• نظارت خودکار بر Beacon (TSF سخت‌افزاری)
• ۴ × رابط Wi-Fi مجازی
• پشتیبانی همزمان از شبکه‌های زیرساختی (Infrastructure BSS)
• توجه داشته باشید که در حالت ایستگاه، کانال SoftAP به طور همزمان تغییر می‌کند
• 802.11 mc FTM

بلوتوث

• بلوتوث کم‌مصرف (Bluetooth LE): بلوتوث ۵، شبکه بلوتوث
• پشتیبانی از سرعت‌های ۱۲۵ کیلوبیت بر ثانیه، ۵۰۰ کیلوبیت بر ثانیه، ۱ مگابیت بر ثانیه و ۲ مگابیت بر ثانیه
• افزونه های Advertising
• قابلیت Multiple Advertisement Sets
• انتخاب کانال (Channel Selection Algorithm #2)
• همزیستی Wi-Fi و بلوتوث، با استفاده از یک آنتن مشترک

ویژگی های جانبی

• حداکثر ۱۵ پین GPIO
  • ۳ پین به عنوان پین‌های strapping
• SPI، UART، I2C، I2S، کنترل از راه دور (remote control peripheral)، کنترل‌کننده LED PWM، کنترل‌کننده DMA عمومی، کنترل‌کننده TWAI® (سازگار با ISO 11898-1، یعنی استاندارد CAN 2.0)، کنترل‌کننده USB سری/JTAG، حسگر دما، مبدل SAR آنالوگ به دیجیتال، تایمر عمومی، تایمر watchdog

اجزای یکپارچه ماژول

• نوسان‌ساز یکپارچه ۴۰ مگاهرتز

انتخاب آنتن

• ESP32-C3-MINI-1: آنتن PCB داخلی
• ESP32-C3-MINI-1U: اتصال آنتن خارجی از طریق کانکتور
