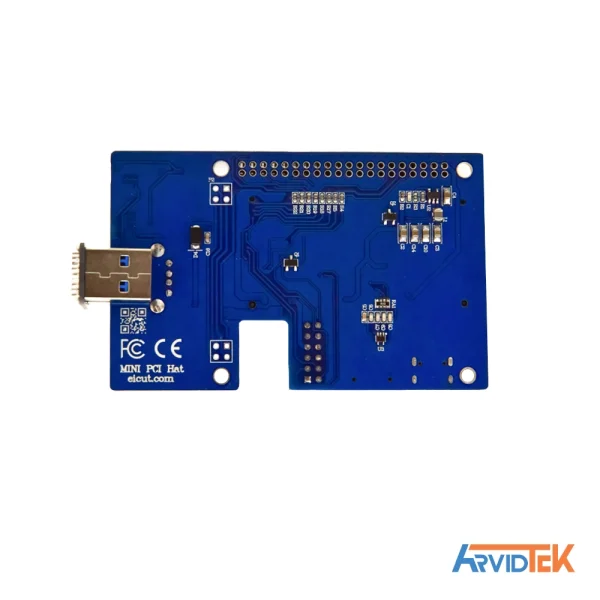

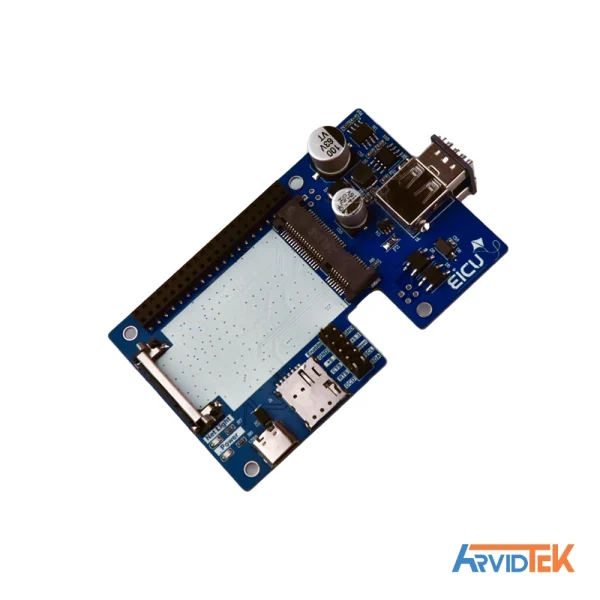

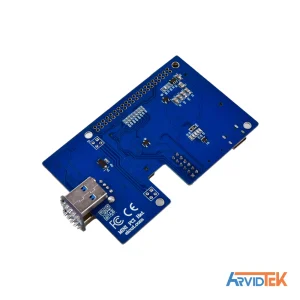

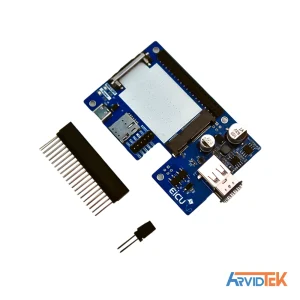

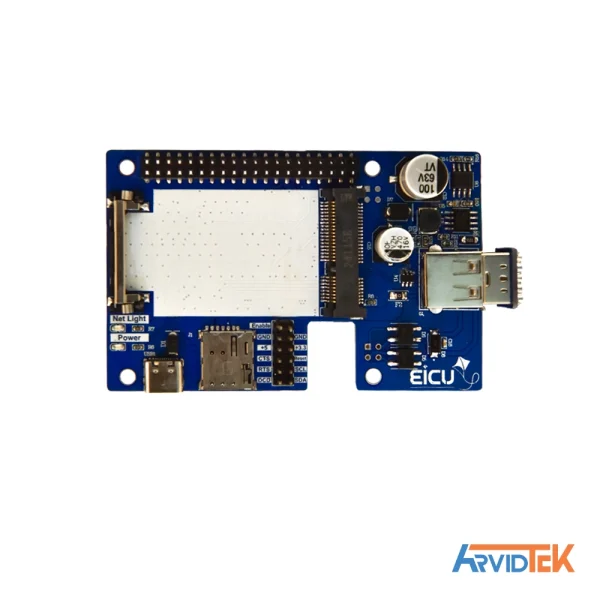

شیلد رزبری پای مبدل MiniPCIe به Raspberry Pi

توضیحات

معرفی

HAT Mini-PCIe یک برد توسعه و واسط حرفه‌ای است که امکان استفاده از ماژول‌های Mini-PCIe را از طریق رابط USB برای سیستم‌هایی مانند Raspberry Pi، Orange Pi و سایر پلتفرم‌هایی با پین‌آوت مشابه فراهم می‌کند.

این برد به‌طور خاص برای کاربردهای Embedded و IoT طراحی شده و علاوه بر پشتیبانی از اتصال داده، قابلیت تأمین برق ورودی از طریق PoE را نیز ارائه می‌دهد.
همچنین، ماژول‌های Mini-PCIe می‌توانند در صورت نیاز به‌صورت مستقل و بدون وابستگی کامل به سیستم میزبان مورد استفاده قرار گیرند.

کاربردهای اصلی مبدل MiniPCIe

• افزودن مودم‌های 4G/LTE به Raspberry Pi یا Orange Pi

• اشتراک‌گذاری اینترنت موبایل از طریق USB

• پروژه‌های IoT صنعتی و شبکه‌ای

• سیستم‌های Embedded با نیاز به اتصال پایدار و تغذیه PoE

• توسعه سریع محصولات مبتنی بر Mini-PCIe

ویژگی‌های کلیدی

• پشتیبانی از ماژول‌های Mini-PCIe (4G/LTE، Wi-Fi و سایر ماژول‌ها)

• اتصال داده از طریق USB 2.0 برای انتقال داده/اشتراک‌گذاری اینترنت

• تأمین برق انعطاف‌پذیر: PoE IEEE 802.3at کلاس 4 (تا 25.5W) یا USB Type-C

• کنترل توان و ریست ماژول از طریق میزبان (Raspberry Pi، Orange Pi و …)

• کنترل دستی روشن/خاموش با جامپر

• LED وضعیت برای نمایش Power/Activity

• دسترسی به سیگنال‌های Mini-PCIe از طریق هدر پین + کنترل اختصاصی Wi-Fi

• طراحی پایدار برای ماژول‌های Mini-PCIe پرقدرت + امکان استفاده مستقل از ماژول‌ها

مشخصات فنی HAT Mini-PCIe به Raspberry Pi

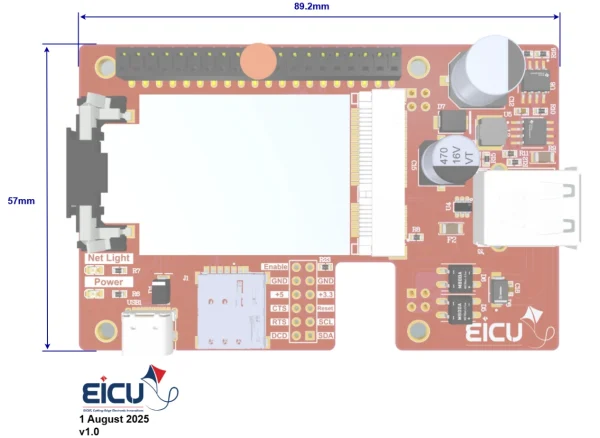

ابعاد محصول
