برد TI BQ25895 EVB – شارژر سریع 5A
1,326,000تومان
- برد شارژ سریع – ورودی: 3.9–14 ولت، خروجی تا 5.5V 3.1A
اطلاعرسانی از طریق ایمیل هنگام موجود شدن محصول
- توضیحات
- نظرات (0)
توضیحات

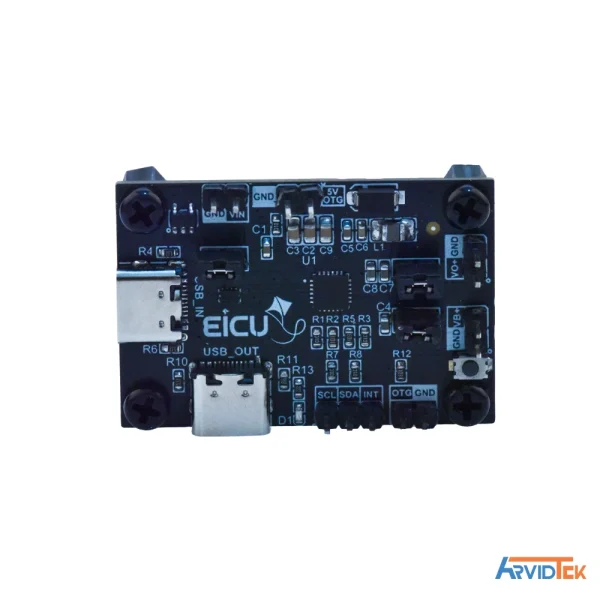

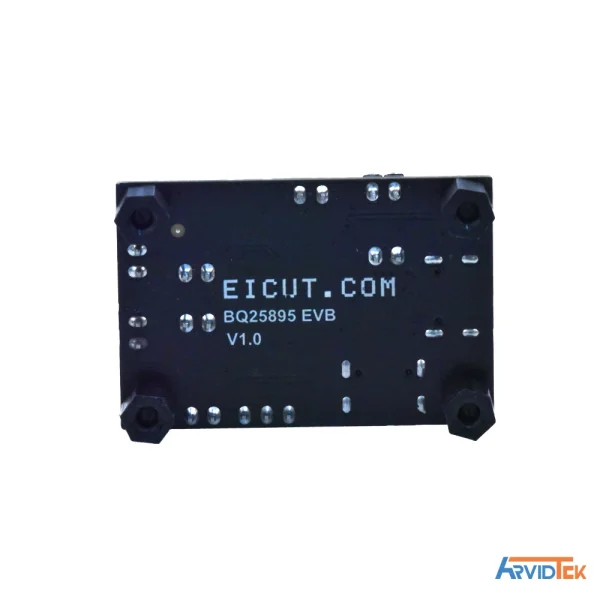

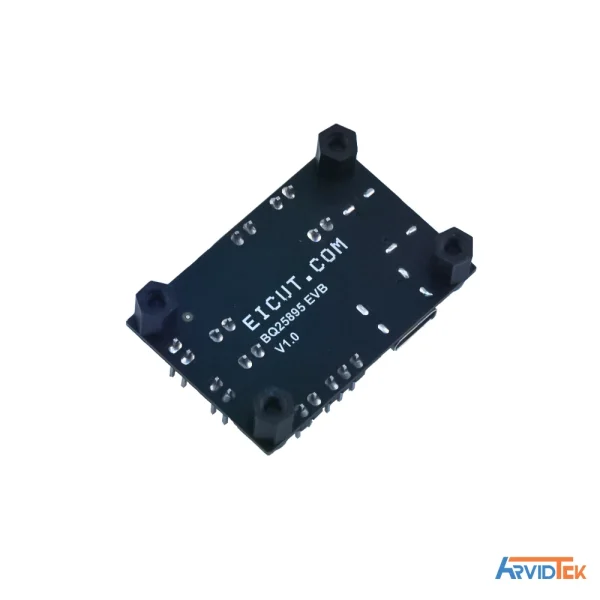

معرفی برد TI BQ25895 EVB
برد فست شارژ یا شارژر سریع، با کمک تراشه BQ25895 ساخته شده است. این تراشه برای مدیریت شارژ باتری و مسیر توان سیستم با سوییچ مود برای باتریهای تکسل Li‑Ion/Li‑polymer تا جریان 5 آمپر می باشد. این آیسی از شارژ سریع با ولتاژ ورودی بالا پشتیبانی میکند و مدیریت مسیر توان با امپدانس پایین را برای افزایش بازده، کاهش زمان شارژ و افزایش عمر باتری در زمان دشارژ ترکیب مینماید. این برد پایههای ماژول و کنترل I²C را در دسترس قرار میدهد تا طراحان بتوانند بدون طراحی کامل، سریع نمونهسازی کنند.
ویژگیها
- شارژر باک (buck) سوئیچمود با کارایی بالا، 5 A و فرکانس 1.5 MHz (تا 93٪ کارایی شارژ در 2 A؛ 91٪ در 3 A)
- بهینهشده برای ولتاژ ورودی بالا (9–12 V) با حالت PFM کممصرف برای بارهای سبک
- حالت بوست با خروجی قابل تنظیم 4.5–5.5 V و سوئیچینگ قابل انتخاب 500 kHz–1.5 MHz (تا 3.1 A، کارایی بوست تا 93٪ در 5V@1A)
- سوئیچ خودکار یکپارچه بین حالت شارژ و بوست
- یک ورودی که از USB و آداپتورهای ولتاژ بالا پشتیبانی میکند (3.9–14V) با محدودیت جریان ورودی 100 mA–3.25 A (گامهای 50 mA)
- تشخیص خودکار USB SDP، CDP، DCP و آداپتورهای غیراستاندارد؛ ردیابی توان حداکثر (حداکثر ولتاژ ورودی تا 14 V)
- بهینهساز جریان ورودی (ICO) برای بیشینهسازی توان ورودی بدون بارگذاری بیش از حد آداپتورها
- جبران مقاومت (IRCOMP) از خروجی شارژر تا ترمینال سل
- BATFET با مقاومت پایین و MOSFET دشارژ کممقاومت (~11mΩ) برای بازده دشارژ بالای باتری (تا 9A)
- ADC یکپارچه برای پایش سیستم (ولتاژ، دما، جریان شارژ)
- مسیر توان VDC باریک (NVDC): روشنشدن فوری حتی با باتری خالی یا عمیقاً دشارژ شده؛ رفتار «دیود ایدهآل» در حالت تکمیل باتری (Battery Supplement Mode)
- کنترل BATFET برای حالت حمل (Ship Mode)، بیدارسازی و ریست سیستم
- حالتهای کنترلی خودگردان و از طریق I²C انعطافپذیر برای عملکرد بهینه
- یکپارچگی ماژول
- نشتی بسیار کم باتری در حالت حمل و نقل: 12µA
- دقت بالا: ±0.5% ولتاژ شارژ، ±5% جریان شارژ، ±7.5% تنظیم جریان ورودی
- ویژگیهای ایمنی: حسگر دمای باتری، تنظیم حرارتی و خاموشی حرارتی
مشخصات
| مولفه | جزئیات | یادداشت |
|---|---|---|
| جریان شارژر | تا 5 آمپر (buck 1.5MHz) | مناسب شارژ پرجریان برای باتریهای با ظرفیت بالا |
| خروجی بوست | قابل تنظیم 4.5–5.5V، تا 3.1A (قابل انتخاب 500kHz–1.5MHz) | قابل استفاده برای تغذیه سیستم یا بار 5 ولتی از باتری |
| بازه ولتاژ ورودی | 3.9–14 ولت | سازگار با انواع آداپتور، USB-C، و منابع تغذیه گسترده |
| محدودیت جریان ورودی | 100mA–3.25A (گام 50mA) | امکان مدیریت توان ورودی و جلوگیری از اضافهبار منبع |
| MOSFET دشارژ باتری | RDS(on) ≈ 11mΩ (پشتیبانی تا 9A) | تلفات کم و پشتیبانی از جریان دشارژ بالا |
| نشتی در Ship Mode | 12µA | ایدهآل برای کاهش دشارژ خودبهخودی در زمان انبارداری/حمل |
| دقت تنظیم | ±0.5% VCHG، ±5% ICHG، ±7.5% IIN | کنترل دقیق ولتاژ و جریان شارژ و محدودیت ورودی |
| رابطها و پایش | ADC (ولتاژ، دما، جریان شارژ)، رابط I²C، کنترل BATFET | امکان مانیتورینگ و تنظیم پارامترها از طریق میکروکنترلر |
کاربردها
- پاوربانکها و شارژرهای قابلحمل
- هاتاسپاتهای همراه (Mobile Wi‑Fi)
- بلندگوهای بلوتوث بیسیم
- دستگاههای اینترنت قابلحمل و ابزارهای دستی
مزایا برای طراحی و نمونهسازی
- تسریع توسعه: در دسترس قرار دادن عملکردهای BQ25895 روی MiniDB نیاز به طراحی مدار کامل شارژ/مسیر توان را از بین میبرد.
- کنترل و مانیتورینگ سادهتر از طریق I²C برای یکپارچهسازی و تنظیم سیستم.
- نمونههای ایمنتر و قابلاعتمادتر بهدلیل محافظتهای یکپارچه (حرارتی، حسگر دما، بهینهسازی جریان ورودی).
- راهحل فشرده و با بازده بالا که فضای برد و پیچیدگی BOM را کاهش میدهد و در عین حال عمر باتری و زمان شارژ را بهبود میبخشد.
