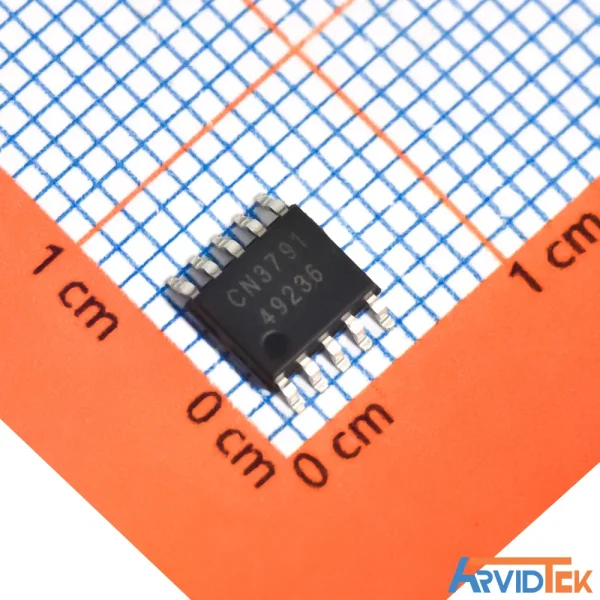

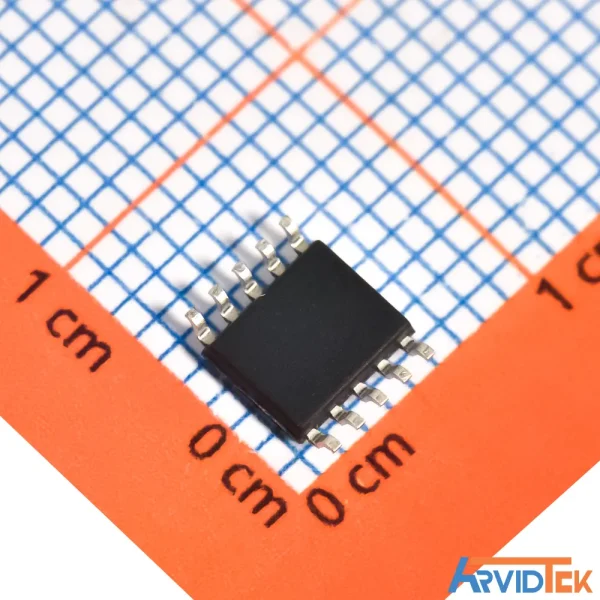

آی سی شارژ باتری لیتیوم-یونی تک سل CN3791
40,120تومان
- Lithium Battery 1 4A SSOP-10-150mil Battery Management RoHS
- 4A single-cell lithium battery charging management integrated circuit with maximum power point tracking (MPPT) function for solar cells
- توضیحات
- توضیحات تکمیلی
- دانلود
- نظرات (0)
توضیحات
معرفی محصول
CN3791 یک آی سی شارژ باتری لیتیوم-یونی تک سلول است که توسط شرکت CONSONANCE توسعه یافته و برای استفاده با پنلهای خورشیدی طراحی شده است. این IC مدیریت شارژ را با فناوری MPPT در حالت PWM buck انجام میدهد تا در هر شرایط نور خورشیدی بیشترین توان ممکن از پنل دریافت شود. این چیپ با قابلیتهای CC/CV و…، شارژ یک سلول Li-ion را به طور مستقل مدیریت میکند و جریان شارژ تا 4A را پشتیبانی میکند.
CN3791 در پکیج SSOP-10-150mil ارائه میشود، بازه ورودی 4.5V تا 28V را میپذیرد و دمای کاری آن از -40°C تا +85°C است. این محصول RoHS بوده و برای کاربردهای صنعتی و پرتابل مناسب است. ولتاژ شارژ نهایی (CV) 4.2V است و تشخیص دمای باتری پشتیبانی نمیشود. همچنین فرکانس سوئیچ PWM برابر با ~300 kHz است و مصرف در حالت بیبار (Quiescent Current) تنها 15 µA است. CN3791 گزینهای مناسب برای طراحیهای تحت انرژی خورشیدی با فضای محدود و نیاز به حفاظتهای پایه مانند خاموشی در حالت عدم وجود ورودی است.
مشخصات
| پارامتر | مقدار / توضیح |
|---|---|
| نام محصول | CN3791 |
| نوع IC | کنترلر شارژر باتری Li-ion با تابع MPPT |
| نوع باتری / تعداد سلول | یک سلول Li-ion (1S) |
| ولتاژ ورودی عملیاتی | 4.5V تا 28V |
| حداکثر جریان شارژ | 4A |
| روش شارژ | PWM Buck با فرکانس ≈ 300 kHz |
| ولتاژ شارژ نهایی (CV) | 4.2V ± 1% |
| حالتهای شارژ | Trickle، CC و CV (مناسب باتریهای با تخلیه عمیق) |
| تنظیم جریان شارژ | از طریق مقاومت خارجی R_CS در حالت CC |
| MPPT | تابع MPPT داخلی برای بیشینهسازی توان پنل خورشیدی |
| نشانگرهای وضعیت | پایههای Chrg، DONE، MPPT برای وضعیت شارژ و MPPT |
| Soft-start | راهاندازی نرم برای کاهش ضربه جریان/ولتاژ اولیه |
| حفاظتها | حفاظت در برابر اضافهولتاژ باتری |
| حالت کممصرف | حالت خواب در صورت خاموش بودن ورودی، مصرف خاموش ≈ 15 µA |
| دمای کاری | -40°C تا +85°C |
| پکیج | SSOP-10-150mil |
| RoHS | سازگار با RoHS (Lead-free) |
| تشخیص دمای باتری | پشتیبانی نمیشود |
کاربردها
- پاوربانکها و منابع تغذیه با پنل خورشیدی
- دستگاههای قابل حمل و تجهیزات همراه
- کاربردهای باتری پشتیبان
- ابزارهای صنعتی و پزشکی قابل حمل
- ابزارهای برقی و دستگاههای شارژ باتری مستقل
- شارژر باتری مستقل با منبع تغذیه خورشیدی
مزایا
- پیادهسازی ساده طراحی با یکپارچهسازی MPPT داخلی، کاهش قطعات و اندازه PCB
- ترکیب CC/CV، Trickle و MPPT در یک چیپ
- دامنه ورودی گسترده 4.5V–28V امکان استفاده از پنلهای خورشیدی مختلف را فراهم میکند
- حداکثر جریان شارژ 4A برای شارژ سریع یک سلول Li-ion
- CV ثابت 4.2V با دقت ±1% برای شارژ ایمن و پایدار
- فرکانس سوئیچ بالا (~300 kHz) به کاهش سایز فیلترها و بهبود کارایی
- تشخیص MPPT و خروجیهای وضعیت شارژ برای طراحی هوشمندتر سیستم
- مصرف کم در حالت بیبار (15 μA) که برای سیستمهای با کارکرد standby مفید است
- کارکرد در دمای وسیع -40°C تا +85°C، مناسب برای کاربردهای صنعتی و خارج از آزمایشگاه
- بستهبندی کوچک SSOP-10-150mil، مناسب برای طراحی با فضای محدود
توضیحات تکمیلی
| Category | Integrated Circuits (ICs)/Power Management (PMIC)/Battery Management |
|---|---|
| Manufacturer | CONSONANCE |
| Package | SSOP-10-150mil |
| Operating Temperature | -40℃~+85℃ |
| Quiescent Current | 15uA |
| Battery Temperature Detection | Not supported |
| Type of Battery | Lithium Battery |
| Operating Voltage | 4.5V~28V |
| The Chip Type | Charging IC |
| Number of Cells | 1 |
| Charge Current - Max | 4A |
| Charging Saturation Voltage | 4.2V |
