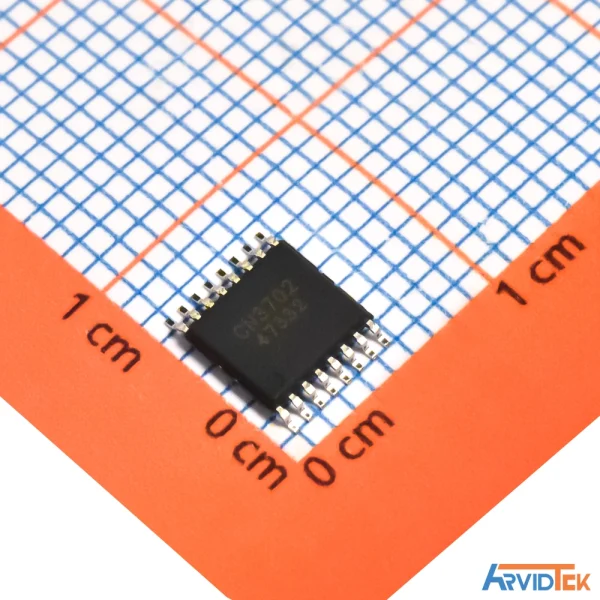

آی سی شارژ باتری لیتیوم دو سل CN3702
98,900تومان
- Lithium Battery 2 5A TSSOP-16 Battery Management RoHS
- 5A Dual-cell Lithium Battery Charging Management Integrated Circuit
| +1 | 98,900تومان |
| +10 | 97,120تومان |
| +100 | 95,340تومان |
| +1000 | 93,559تومان |
- توضیحات
- توضیحات تکمیلی
- دانلود
- نظرات (0)
توضیحات
معرفی
CN3702 یک آی‌سی مدیریت شارژ باتری لیتیومی دو سلولی (2S) با معماری کاهنده PWM است که فرآیند شارژ باتری‌های لیتیومی را به‌صورت خودکار انجام می‌دهد و هر باتری را به‌طور جداگانه مدیریت می‌کند. این آی‌سی با ابعاد بسته‌بندی کوچک، تعداد قطعات خارجی کم و سهولت استفاده، گزینه‌ای مناسب برای طراحی مدارهای شارژ باتری لیتیومی محسوب می‌شود.
روش‌های شارژ و عملکرد
CN3702 از دو حالت استاندارد شارژ جریان ثابت (CC) و شارژ ولتاژ ثابت (CV) پشتیبانی می‌کند و برای شارژ باتری‌های لیتیومی طراحی شده است.
| بخش | توضیحات |
|---|---|
| حالت ولتاژ ثابت (CV) | ولتاژ باتری روی 8.4 ولت تنظیم می‌شود و دقت تنظیم برابر با ±1٪ است. |
| حالت جریان ثابت (CC) | جریان شارژ توسط یک مقاومت خارجی تعیین شده و مقدار آن از طریق همان مقاومت تنظیم می‌گردد. |
مدیریت باتری دشارژ عمیق
برای باتری‌هایی که دچار دشارژ عمیق شده‌اند:
-
زمانی که ولتاژ باتری کمتر از 5.6 ولت باشد، CN3702 باتری را با 15٪ جریان شارژ تنظیم‌شده (جریان Trickle) و به‌صورت جریان بسیار کم شارژ می‌کند.
در مرحله ولتاژ ثابت:
-
جریان شارژ به‌تدریج کاهش می‌یابد.
-
هنگامی که جریان شارژ به مقدار تعیین‌شده توسط مقاومت خارجی برسد، فرآیند شارژ پایان می‌یابد.
| مرحله شارژ | توضیحات |
|---|---|
| شارژ Trickle (پیش‌شارژ) | زمانی که ولتاژ باتری کمتر از 5.6 ولت باشد، آی‌سی CN3702 باتری را با حدود 15٪ از جریان شارژ تنظیم‌شده و به‌صورت جریان بسیار کم (Trickle Charge) شارژ می‌کند. |
| مرحله ولتاژ ثابت (CV) | در این مرحله، ولتاژ باتری ثابت نگه داشته می‌شود و جریان شارژ به‌تدریج با نزدیک شدن باتری به حالت شارژ کامل کاهش می‌یابد. |
| پایان فرآیند شارژ | هنگامی که جریان شارژ به مقدار آستانه تعیین‌شده توسط مقاومت خارجی برسد، فرآیند شارژ به‌طور خودکار متوقف می‌شود. |
مدیریت پایان شارژ و حالت خواب
-
پس از پایان شارژ، اگر ولتاژ باتری به 8 ولت کاهش یابد،
چرخه شارژ جدید به‌صورت خودکار آغاز می‌شود. -
در صورت قطع منبع تغذیه ورودی یا زمانی که ولتاژ ورودی کمتر از ولتاژ باتری باشد،
CN3702 به‌طور خودکار وارد حالت خواب (Sleep Mode) می‌شود.
ویژگی‌های کلیدی CN3702
-
مدیریت شارژ باتری لیتیومی دو سلولی (2S)
-
معماری کاهنده PWM
-
پشتیبانی از شارژ جریان ثابت و ولتاژ ثابت
-
تنظیم ولتاژ شارژ روی 8.4V با دقت ±1٪
-
تنظیم جریان شارژ از طریق مقاومت خارجی
-
شارژ Trickle با 15٪ جریان تنظیم‌شده برای باتری‌های دشارژ عمیق
-
راه‌اندازی خودکار چرخه شارژ جدید
-
حالت خواب خودکار در نبود منبع ورودی
-
قفل ولتاژ پایین ورودی
-
پایش دمای باتری
-
حفاظت اضافه‌ولتاژ در ترمینال باتری
-
نمایش وضعیت شارژ
توضیحات تکمیلی
| Category | Integrated Circuits (ICs)/Power Management (PMIC)/Battery Management |
|---|---|
| Manufacturer | CONSONANCE |
| Package | TSSOP-16 |
| Operating Temperature | -40℃~+85℃ |
| Quiescent Current | 15uA |
| Battery Temperature Detection | Support |
| Type of Battery | Lithium Battery |
| Operating Voltage | 7.5V~28V |
| The Chip Type | Charging IC |
| Number of Cells | 2 |
| Charge Current - Max | 5A |
| Charging Saturation Voltage | 8.4V |
