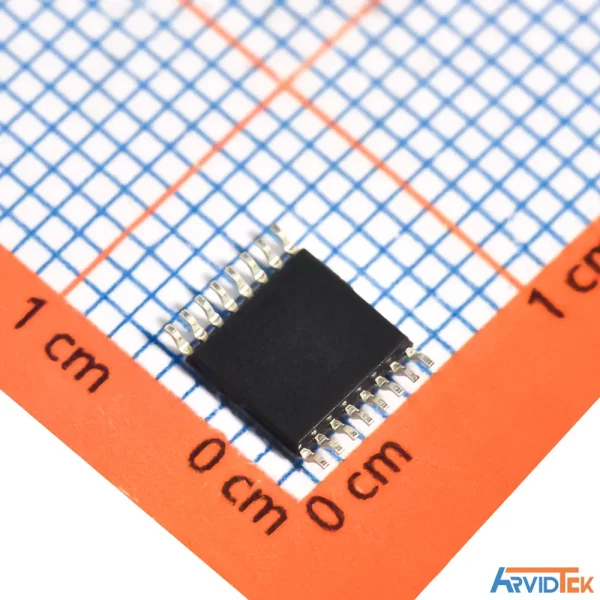

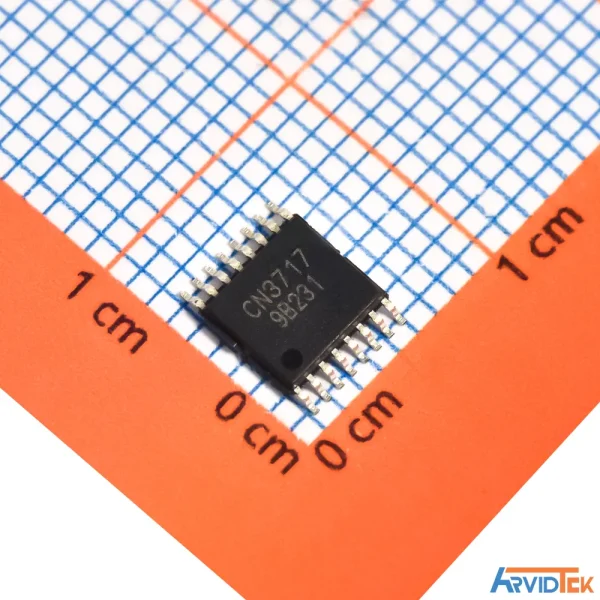

آی سی مدیریت شارژ باتری سرب-اسید CN3717
119,630تومان
- Lead-Acid Battery 1 5A TSSOP-16 Battery Management RoHS
- 5A lead-acid battery charging management integrated circuit
| +1 | 119,630تومان |
| +10 | 117,477تومان |
| +100 | 115,323تومان |
| +1000 | 113,170تومان |
- توضیحات
- توضیحات تکمیلی
- دانلود
- نظرات (0)
توضیحات
معرفی IC شارژر سرب‌اسید CN3717
CN3717 یک آی‌سی مدیریت شارژ باتری‌های سرب–اسید تک‌سل است که بر پایه‌ی معماری Buck با کنترل PWM طراحی شده و امکان شارژ خودکار و بهینه را با حداقل تعداد قطعات خارجی فراهم می‌کند. این تراشه با بسته‌بندی TSSOP-16 ارائه شده و برای کاربردهای صنعتی، پزشکی قابل‌حمل، UPS و شارژرهای پشتیبان گزینه‌ای بسیار کارآمد و مطمئن محسوب می‌شود.
این IC توان کار با ورودی 7.5 تا 28 ولت را دارد و جریان شارژ تا 5 آمپر را فراهم می‌کند. با استفاده از شبکه تقسیم مقاومت، می‌توان ولتاژ پایان شارژ و ولتاژ شناور (Float) را به‌طور دقیق تنظیم کرد. CN3717 از تشخیص دمای باتری، حفاظت‌های ولتاژی، حالت‌های شارژ چندمرحله‌ای و Auto-Recharge پشتیبانی می‌کند و در محدوده دمایی –40°C تا +85°C عملکرد پایدار ارائه می‌دهد.
این تراشه توسط CONSONANCE عرضه شده و به‌صورت کامل با استاندارد RoHS سازگار است.
ویژگی‌های کلیدی CN3717
-
طراحی کارآمد Buck PWM با بازده بالا و تلفات کم
-
مناسب برای باتری‌های سرب–اسید تک‌سل در کاربردهای صنعتی و پشتیبان
-
تنظیم آسان ولتاژهای Overcharge و Float از طریق شبکه مقاومتی
-
پشتیبانی از Auto-Recharge برای حفظ ظرفیت و سلامت باتری
-
تشخیص دمای باتری جهت ایمنی و کنترل بهتر شارژ
-
دارای حالت Sleep mode برای صرفه‌جویی انرژی در نبود ورودی
-
حفاظت‌های داخلی شامل UVLO و حفاظت از ولتاژ بیش از حد
-
راه‌اندازی نرم (Soft-Start) برای جلوگیری از شوک جریان اولیه
-
نصب آسان با کمترین قطعات خارجی؛ مناسب برای طراحی و پروتوتایپ سریع
-
خروجی‌های CHRG و DONE جهت اعلام وضعیت شارژ به میکروکنترلر
-
بسته‌بندی کوچک TSSOP-16 سازگار با RoHS و مناسب طراحی‌های فشرده
مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| شناسه محصول | CN3717 |
| سازنده | CONSONANCE |
| نوع باتری | Lead-Acid (سرب-اسید) |
| تعداد سل | 1 سل |
| پکیج | TSSOP-16 |
| دامنه ولتاژ ورودی | 7.5V تا 28V |
| حداکثر جریان شارژ | 5A |
| فرکانس PWM | ≈ 300 kHz |
| جریان بی‌تیسین (Quiescent) | ≈ 10 µA |
| تشخیص دمای باتری | دارد |
| دمای عملیاتی | –40°C تا +85°C |
| تنظیم ولتاژها | Overcharge و Float با شبکه مقاومتی |
| ایمنی و حفاظت | UVLO، حفاظت ولتاژ باتری، حفاظت‌های اضافی |
| RoHS | بله (بدون سرب و هالوژن) |
| نوع کارکرد | مدیریت شارژ (Charging IC) |
| خروجی وضعیت | CHRG و DONE |
کاربردها
-
شارژ باتری‌های سرب–اسید در UPS و منابع تغذیه پشتیبان
-
تجهیزات صنعتی و پزشکی قابل‌حمل
-
شارژرهای مستقل صنعتی
-
نگهداری و شارژ باتری در دستگاه‌های اضطراری و قابل‌حمل
برای جزئیات کامل‌تر، می‌توانید دیتاشیت “آی سی CN3717” را از بخش «دانلود» دریافت کنید.
توضیحات تکمیلی
| Category | Integrated Circuits (ICs)/Power Management (PMIC)/Battery Management |
|---|---|
| Manufacturer | CONSONANCE |
| Package | TSSOP-16 |
| Operating Temperature | -40℃~+85℃ |
| Quiescent Current | 10uA |
| Battery Temperature Detection | Support |
| Type of Battery | Lead-Acid Battery |
| Operating Voltage | 7.5V~28V |
| The Chip Type | Charging IC |
| Number of Cells | 1 |
| Charge Current - Max | 5A |
