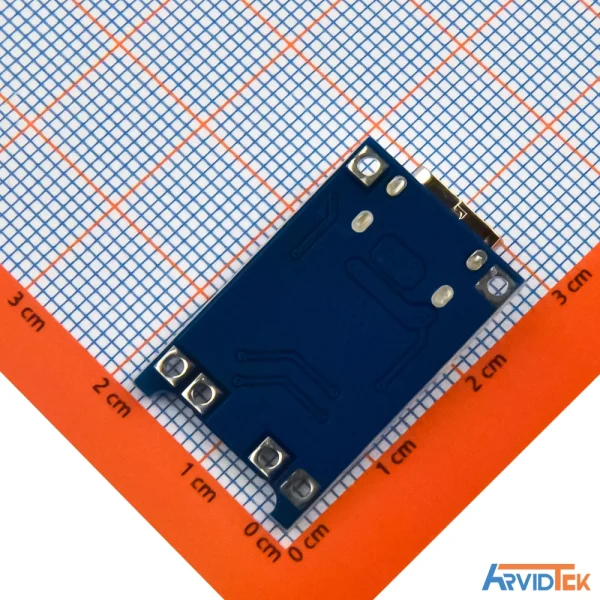

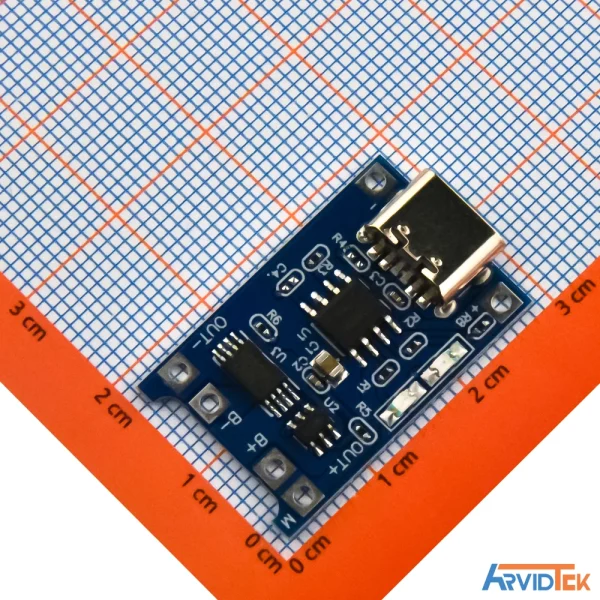

ماژول شارژر باتری لیتیم-یون تک سلول TP4056
19,860تومان
- Lithium Battery 1 1A ESOP-8 Battery Management RoHS
- 1A Lithium Battery Charger
- توضیحات
- توضیحات تکمیلی
- دانلود
- نظرات (0)
توضیحات
معرفی محصول
TP4056 یک آیسی شارژر تکسلول Li-ion با عملکرد جریان ثابت (CC) و ولتاژ ثابت (CV) است که برای دستگاههای قابلحمل و طراحیهای کممصرف توسعه یافته. این چیپ با منابع USB یا آداپتورهای 5V سازگار است و به دلیل جلوگیری داخلی از جریان معکوس، امنیت باتری و سیستم را تضمین میکند.
وجود کنترل حرارتی داخلی باعث میشود نرخ شارژ در شرایط دمای بالا به صورت خودکار تنظیم شود و از گرمایش بیشازحد جلوگیری گردد. ولتاژ پایان شارژ روی 4.2V ±1% تنظیم شده و تشخیص پایان شارژ از طریق کاهش جریان به یکدهم جریان تنظیمشده (C/10) انجام میشود.
در نبود ورودی تغذیه، TP4056 وارد حالت کممصرف (≈1 μA) میشود؛ و با وجود ورودی فعال، مصرف در حالت standby حدود 50 μA است. این چیپ با بستهبندی ESOP-8 / SOP-8 با هیتسینک، تولید شرکت Shenzhen TPOWER و سازگار با RoHS، یکی از محبوبترین راهحلها برای شارژر باتریهای Li-ion تکسلولی در تجهیزات پرتابل است.
این آیسی بازهی دمایی –40°C تا +85°C و ولتاژ ورودی 4V تا 8V را پشتیبانی میکند و به دلیل عدم نیاز به MOSFET یا دیود خارجی، برای پروتوتایپسازی و طراحیهای سریع و فشرده USB بسیار کارآمد است.
ویژگیهای کلیدی
(این بخش فقط شامل ویژگیهای کیفی، مزیتی و غیرتکراری است)
-
طراحی ساده بدون نیاز به MOSFET، مقاومت سنجش یا دیود ایزولاسیون خارجی
-
کنترل حرارتی داخلی برای جلوگیری از overheating و حفظ سرعت شارژ
-
پشتیبانی از Auto-Recharge برای افزایش عمر باتری
-
مجهز به خروجیهای CHRG و STDBY برای نمایش وضعیت شارژ
-
پشتیبانی از پین TEMP برای نظارت بر دمای باتری (NTC)
-
مناسب برای طراحیهای کممصرف با حالت shutdown بسیار کمجریان
-
ایدهآل برای دستگاههای پرتابل، پاوربانکها، تجهیزات کوچک و طراحیهای USB
-
بستهبندی ESOP-8 / SOP-8 با قابلیت دفع حرارت مناسب
مزایای TP4056
-
راهحل کامل و کمهزینه شارژر تکسلولی با تعداد کامپوننت کم
-
مناسب برای PCBهای کوچک و طراحیهای سریع Prototype
-
سازگار با استاندارد RoHS و مناسب برای تولیدات صنعتی
-
مصرف بسیار پایین در حالت بدون ورودی (~1 μA) و در حالت standby (~50 μA)
-
تنظیم آسان جریان شارژ از طریق مقاومت RPROG
-
عملکرد پایدار در دمای گسترده –40°C تا +85°C
مشخصات فنی
پارامتر
مقدار / توضیح
نام محصول
TP4056
نوع
—
حداکثر جریان شارژ
1 A
ولتاژ پایان شارژ
4.2 V (±1%)
روش پایان شارژ
I(CHG) به Iprog/10 میرسد یا پایان مییابد
نوع بستهبندی
ESOP-8 / SOP-8 با هیتسینک
دمای کاری
-40°C تا +85°C
ورودی (VCC)
4 V تا 8 V (نطاق معمول تأمین USB 5V)
باتری
Li-ion یک سلولی (1S)
پین TEMP
قابل استفاده برای دمای باتری (تشخیص NTC)
پین PROG
تنظیم جریان شارژ با مقاومت به GND (Ibat ≈ 1100 V / RPROG)
مصرف کویِسِنت
≈ 1 μA (با ورودی خاموش)
مصرف standby
≈ 50 μA (با ورودی در حالت فعال)
خروجیهای وضعیت
CHRG و STDBY خروجیهای باز-جریان (open-drain)
ضمانت استاندارد
RoHS، سازگار با محیط زیست
کاربردها
-
تلفنهای همراه، MP3/MP4، PDA و دستگاههای قابلحمل
-
ماژولها و وسیلههای پوشیدنی (Wearables)
-
پاوربانکها، داکهای شارژ و شارژرهای رومیزی
-
اسپیکرهای کوچک، دوربینهای دیجیتال و تجهیزات USB کممصرف
-
طراحیهای آموزشی، Prototype و منابع تغذیه USB فشرده
توضیحات تکمیلی
| Category | Integrated Circuits (ICs)/Power Management (PMIC)/Battery Management |
|---|---|
| Manufacturer | TPOWER |
| Package | ESOP-8 |
| Operating Temperature | -40℃~+85℃ |
| Quiescent Current | 1uA |
| Battery Temperature Detection | Support |
| Type of Battery | Lithium Battery |
| Operating Voltage | 4V~6V |
| The Chip Type | Charging IC |
| Number of Cells | 1 |
| Charge Current - Max | 1A |
| Charging Saturation Voltage | 4.2V |
