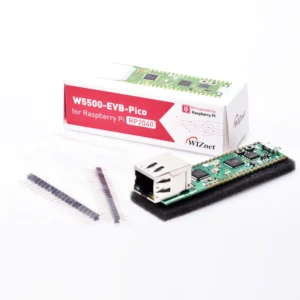

w5500-evb-pico - Image 3
برد ROCK 2A 2GB برند RADXA برد ROCK 2A 2GB برند RADXA
برد توسعه Heltec LoRa 32 V3 برد توسعه Heltec LoRa 32 V3

w5500-evb-pico

2,052,000تومان

  • A microcontroller evaluation board based on the Raspberry Pi RP2040 and fully hardwired TCP/IP controller W5500

موجودی کالا: در انبار موجود نمی باشد شناسه محصول: AT0089 دسته:
افزودن به علاقه مندی ها
مقایسه

توضیحات

W5500-EVB-Pico یک برد توسعه میکروکنترلری بر پایه تراشه Pi RP2040 رزبری پای می‌باشد که به لطف تراشه W5500 به طور کامل از TCP/IP پشتیبانی می‌کند. این برد همانند رزبری پای پیکو است، با این تفاوت که به تراشه w5500 مجهز شده و امکان ارتباط با Ethernet را نیز برای شما فراهم می‌کند!



ویژگی ها

  • RP2040 microcontroller with 2MByte Flash
    • Dual-core cortex M0+ at up to 133MHz
    • 264kByte multi-bank high performance SRAM
    • External Quad-SPI Flash with eXecute In Place (XIP)
    • High performance full-crossbar bus fabric
    • 30 multi-function General Purpose IO (4 can be used for ADC)
      • 1.8-3.3V IO Voltage (NOTE. Pico IO voltage is fixed at 3.3V)
    • 12-bit 500ksps Analogue to Digital Converter (ADC)
    • Various digital peripherals
      • 2 × UART, 2 × I2C, 2 × SPI, 16 × PWM channels
      • 1 × Timer with 4 alarms, 1 × Real Time Counter
    • 2 × Programmable IO (PIO) blocks, 8 state machines total
    • Flexible, user-programmable high-speed IO
    • Can emulate interfaces such as SD Card and VGA
  • Includes W5500
    • Supports Hardwired Internet Protocols: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
    • Supports 8 Independent Hardware SOCKETs simultaneously
    • Internal 32 Kbytes Memory for TX/ RX Buffers
    • Supports High Speed Serial Peripheral Interface(SPI MODE 0, 3)
  • Micro-USB B port for power and data (and for reprogramming the Flash)
  • 40 pin 21×51 ‘DIP’ style 1mm thick PCB with 0.1″ through-hole pins also with edge castellations
  • 3-pin ARM Serial Wire Debug (SWD) port
  • 10 / 100 Ethernet PHY embedded
  • Supports Auto Negotiation
    • Full / Half Duplex
    • 10 / 100 Based
  • Built-in RJ45
  • Built-in LDO



پایه های خروجی (Pin-out)

w5500-evb-pico

توضیحات تکمیلی

Manufacturer

wiznet
microcontroller

RP2040
Max CPU Frequency (MHz)

133
RAM (KB)

264
ADC 12-bits (Cell/Channel)

2/10
GPIO

30
SPI

2
I2C

2
USART

2
Supply Voltage (V)

1.8 – 3.3
PWM channels

16
Internet Protocols

Supports Hardwired Internet Protocols: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
Connector Type

Micro-USB B port for power and data (and for reprogramming the Flash)
rp2040-datasheet.pdf (pdf, 5295KB)
datasheet
دانلود
