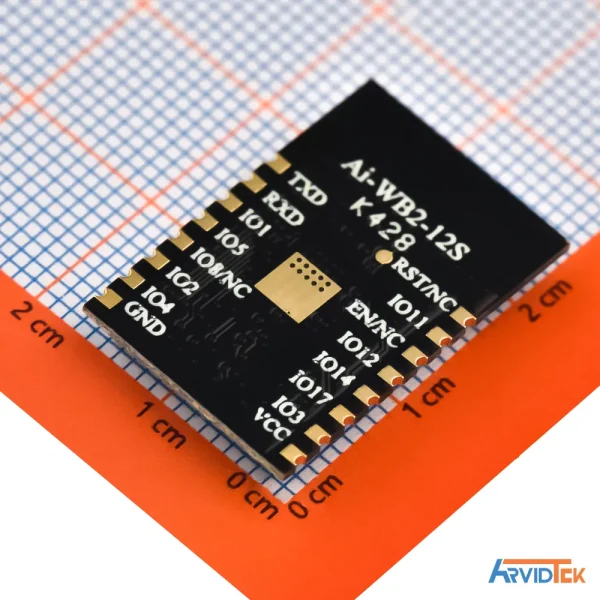

Ai-WB2-12S
538,360تومان
- آنتن روی‌برد ۲.۴GHz با حساسیت -۹۸dBm
| +1 | 538,360تومان |
| +10 | 528,670تومان |
| +100 | 518,979تومان |
| +1000 | 509,289تومان |
- توضیحات
- توضیحات تکمیلی
- دانلود
- نظرات (0)
توضیحات
معرفی محصول

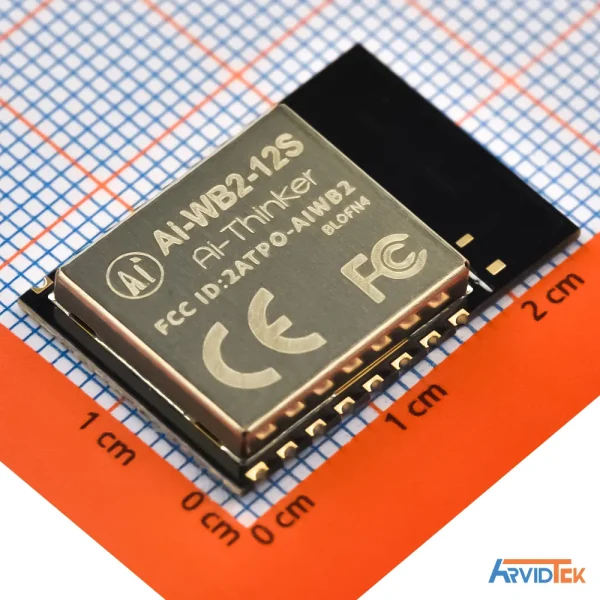

Ai-WB2-12S یک ماژول و مودم Wi-Fi با چیپ BL602 از شرکت Ai-Thinker است که با آنتن PCB داخلی و پکیج SMD-16P ارائه می‌شود. این ماژول در باند 2.4 گیگاهرتز از استانداردهای Wi‑Fi 802.11b/g/n و BLE 5.0 پشتیبانی می‌کند و گزینه‌ای مناسب برای پروژه‌های اینترنت اشیاء (IoT)، دستگاه‌های هوشمند همراه و کاربردهای صنعتی محسوب می‌شود. با ولتاژ تغذیه 3.3V، بازه دمایی گسترده -40℃ تا +85℃ و مصرف بسیار پایین در حالت‌های خواب، ترکیبی از ارتباط بی‌سیم، پردازش و رابط‌های دستگاهی را فراهم می‌کند. خروجی توان 15dBm، حساسیت RX برابر -98dBm و ارتباطات UART, I2C و SPI از جمله ویژگی‌های کلیدی این ماژول هستند.
ویژگی‌ها
- چیپ اصلی: BL602 (32-bit RISCCPU) با 276 KB RAM، امنیت و کارایی بالا
- Cisco: Wi‑Fi 802.11b/g/n همراه با BLE 5.0 و پشتیبانی از Bluetooth Mesh
- فرکانس کاری: 2.4 GHz با پشتیبانی از bandwidth 20 MHz و حداکثر سرعت تا 72.2 Mbps
- آنتن: آنتن PCB داخلی (On-board PCB Antenna)، بدون نیاز به ماژول خارجی
- امنیت پلاس: Secure Boot با امضای ECC-256، AES (128/192/256)، SHA-1/224/256، TRNG، PKA، AES درایو OFTFAD/OTFAD
- عامل امنیتی/سیستمی: MAC/BB/RF/PA/LNA/BT یکپارچه، پشتیبانی از AES128 CTR و AES در سطح فلش
- Sleep و مصرف انرژی: حالت Deep Sleep با جریان تنها حدود 12 μA
- زاویه‌های کیفیت: RoHS، استانداردهای امنیتی Wi‑Fi از WPS/WEP/WPA/WPA2 Personal/Enterprise/WPA3
مشخصات
پارامتر
مقدار
مدل
Ai‑WB2‑12S
چیپ استفاده‌شده
BL602
پکیج
SMD‑16P
فرکانس کاری
2.4 گیگاهرتز
استانداردهای بی‌سیم
Wi‑Fi 802.11b/g/n ؛ BLE 5.0
سرعت بی‌سیم
تا 72.2 مگابیت‌برثانیه (پهنای باند 20 MHz)
توان خروجی RF
15 dBm
حساسیت گیرنده (RX)
-98 dBm
ولتاژ تغذیه
3.3 ولت
جریان مصرفی در حالت دریافت
65 میلی‌آمپر
جریان مصرفی در حالت ارسال
260 میلی‌آمپر
دمای کاری
-40 تا +85 درجه سانتی‌گراد
رابط‌های دیجیتال و کنترلی
UART، I2C، SPI، SDIO، IRremote، PWM، ADC، DAC، PIR، GPIO
نوع آنتن
آنتن PCB داخلی
امنیت و رمزگذاری
ECC‑256؛ AES (128/192/256)؛ SHA‑1/224/256؛ TRNG؛ PKA
ویژگی‌های امنیتی و بوت
Secure Boot؛ AES‑CTR؛ OTFAD / رمزگذاری SPI Flash نزدیک به توان
سایر ویژگی‌ها
RoHS؛ پشتیبانی از AT Commands؛ توسعه در Windows و Linux
کاربردها
- دستگاه‌های IoT نیازمند همزمان ارتباط Wi‑Fi و BLE
- دسته‌بندی‌های خانه هوشمند: حسگرها، HUBها، کنترلرهای روشنایی و سیستم‌های امنیتی
- کیت‌های توسعه و پروتوتایپ‌های embedded با نیاز به اینترنت بی‌سیم
- کاربردهای صنعتی و تجاری که به دوام حرارتی و مصرف بهینه انرژی نیاز دارند
- پروژه‌های توسعه‌دهنده با محیط‌های Windows و Linux و استفاده از AT commands
برای جزئیات کامل‌تر، می‌توانید دیتاشیت Ai-WB2-12S را از بخش «دانلود» دریافت کنید.
توضیحات تکمیلی
| Category | RF and Wireless/RF Transceiver Modules and Modems |
|---|---|
| Manufacturer | Ai-Thinker |
| Package | SMD-16P |
| Frequency Range | 2.4GHz |
| Voltage - Supply | 3.3V |
| Utilized IC / Part | BL602 Chip |
| Receive Current | 65mA |
| Output Power | 15dBm |
| Antenna Type | On-board PCB Antenna |
| Sensitivity | -98dBm |
| Wireless Standard | 802.11b/g/n;BLE5.0 |
| Interface | UART;I2C;SPI |
| Operating Temperature | -40℃~+85℃ |
| Current Of Transmitting | 260mA |
