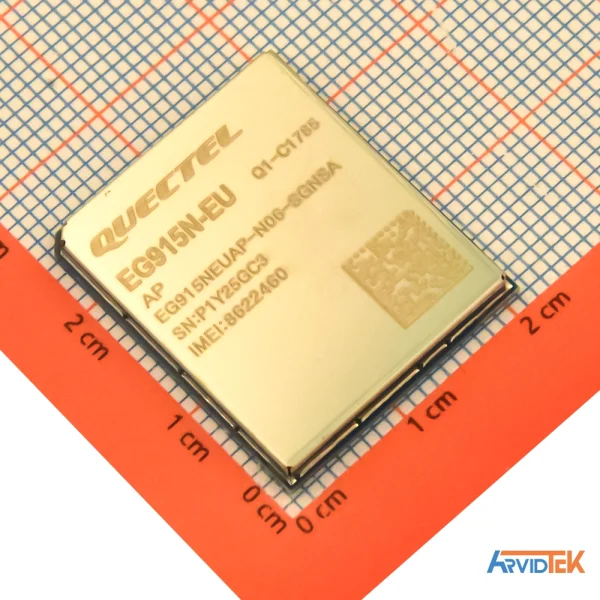

نمای روبه رو ماژول EG915N-EU-AP 4G+2G/GNSS کویکتل

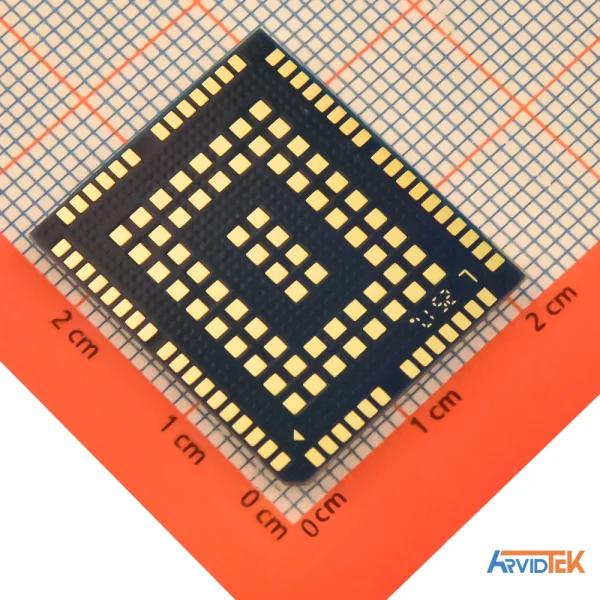

نمای پشت ماژول EG915N-EU-AP 4G+2G/GNSS کویکتل
نمای روبه رو ماژول EG915N-EU-AP 4G+2G/GNSS کویکتل
نمای پشت ماژول EG915N-EU-AP 4G+2G/GNSS کویکتل
نمای روبه رو ماژول SLM770A LTE CAT4 – MeiG ماژول SLM770A-CE LTE CAT4 – MeiG
نمای روبه رو ماژول A7680C-LNNV LTE Cat 1 ماژول A7680C-LNNV LTE Cat 1 برند سیمکام

ماژول EG915N-EU-AP 4G+2G/GNSS کویکتل

2,564,000تومان

ماژول EG915N-EUAP کویکتل سری 4G+2G CAT1،دارای GNSS داخلی، دو سیم کارت و Open CPU
Quectel EG915N-EUAP 4G+2G Cat 1 Module with Built-in GNSS, Dual SIM, OpenCPU Support

موجودی کالا: 18 در انبار شناسه محصول: AT0830 دسته: پارت نامبر: EG915N-EU-AP برند:

دانلود دیتاشیت

PDF Quectel EG915N Series Module دیتاشیت PDF، pdf, 215KB دانلود

توضیحات تکمیلی

Region

Europe
Dimensions (mm)

23.6 × 19.9 × 2.4
Package

LGA
Frequency Bands

LTE-FDD B1/ 3/ 7/ 8/ 20
GSM B3/ 8
GNSS (Optional) GPS/ GLONASS/ Galileo/ BDS/ QZSS
Max. Data Rate

LTE-FDD Data Rate (Mbps) 10 (DL)/ 5 (UL)
GPRS Data Rate (kbps) 85.6 (DL)/ 85.6 (UL)
EDGE Data Rate (kbps) 236.8 (DL)/ 236.8 (UL)
Interfaces

USB 2.0 × 1
Digital Audio (PCM) × 1
(U)SIM × 2 (Dual SIM Single Standby)
NET_STATUS × 1
UART × 3 (main, debug and auxiliary*)
ADC × 2
RESET_N × 1
PWRKEY × 1
I2C × 1
USB_BOOT × 1
Analog Audio Input: × 1 (Microphone)
Output: × 1 (Earpiece)
Main Antenna × 1
GNSS Antenna (Optional) × 1
Supply Voltage Range

3.4–4.5 V, typ. 3.8 V
Power Consumption (Typical)

20 μA @ Power off Mode
1.16 mA @ LTE Sleep Mode (PF = 128,
USB disconnected)
1.09 mA @ LTE Sleep Mode (PF = 256,
USB disconnected)
19.36 mA @ LTE Idle Mode (PF=64,
USB disconnected)
28.49 mA @ LTE Idle Mode (PF=64,
USB connected)
فایل AT Command (pdf, 1335KB)
دانلود
فایل Hardware Dessign (pdf, 2146KB)
دانلود
Footprint (zip, 719KB)
دانلود
