آی سی آنتن HS8298H
272,000تومان
ماژول فرانتاند CMOS کوادباند GSM/GPRS با PA، کنترلر و سوئیچ یکپارچه در پکیج کوچک LGA
CMOS Quad-band GSM/GPRS Front-End Module with integrated PA, controller and switch
- توضیحات
- توضیحات تکمیلی
- نظرات (0)
توضیحات

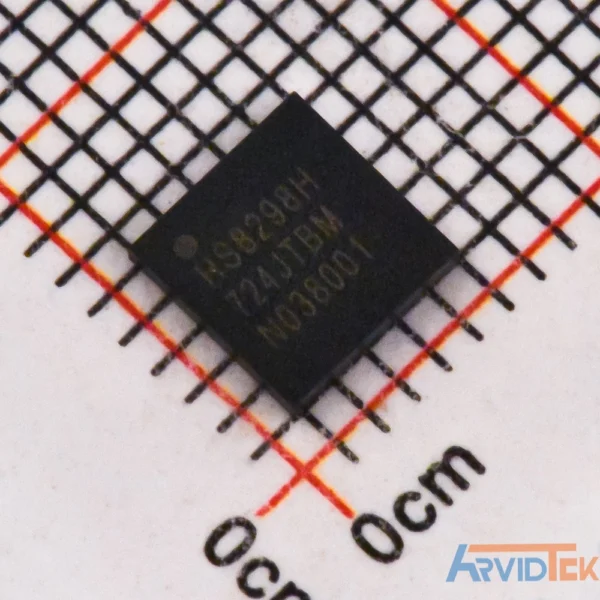

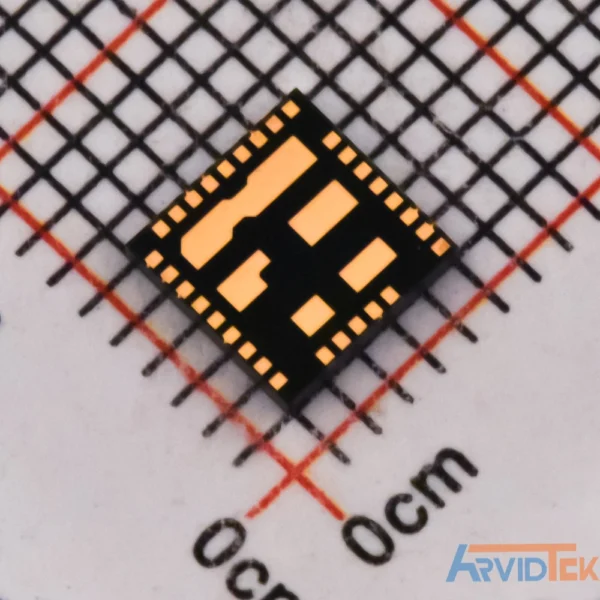

معرفی آی سی آنتن HS8298H
آی سی HS8298H میکسر آنتن بوده و از جنس CMOS میباشد. با توان و کارایی بالا برای دستگاههای موبایل چهار بانده (GSM850/EGSM900/DCS1800/PCS1900) و دو بانده RX GSM/GPRS با هزینه کم طراحی شده است. تقویتکننده قدرت، مدار کنترل قدرت و مدار سوئیچ در یک تراشه CMOS یکپارچه شدهاند. تطابق 50Ω داخلی TX/RX، مسدودکننده DC در TX/آنتن و مدارهای فیلتر هارمونیک یکپارچه شدهاند که نیاز به اجزای خارجی اضافی را از بین میبرد، طراحی را سادهتر میکند و فضای برد را نیز کاهش میدهد. معماری پیشرفته و بهطور خاص با فناوری استاندارد CMOS طراحی شده است تا توان خروجی بالا را با کارایی بالا در تمام شرایط عملیاتی پیادهسازی کند. عدم نیاز به جبرانسازی خارجی برای دما، فرکانس یا باتری، مزیت دیگری است که عملکرد RF را در شرایط مختلف تأمین میکند. این ماژول در قالب کوچک LGA (5.25mm x 5.3mm x 0.82mm) بستهبندی شده است.
ویژگیها
- توان خروجی بالا
- 34.0dBm (معمولی) در GSM850/EGSM900
- 31.0dBm (معمولی) در DCS1800/PCS1900
- کارایی بالا و قدرت
- GSM850: 41% PAE
- EGSM900: 41% PAE
- DCS1800: 35% PAE
- PCS1900: 35% PAE
- کنترل و حفاظت یکپارچه
کاربردها
- محدوده عملیاتی VBATT از 3.3V تا 4.5V
- راهحل کامل کنترل قدرت
- فرآیند پیشرفته CMOS
- ابعاد LGA: 5.25mm x 5.30mm x 0.82mm
- دستگاههای موبایل چهار بانده
- کاربردهای چند حالته دستگاههای موبایل
- سازگار با GPRS کلاس 12
- تجهیزات قابل حمل با منبع تغذیه باتری
توضیحات تکمیلی
| Manufacturer | onmicro |
|---|---|
| Package | LGA 5.25×5.30×0.82mm |
| Function | QUAD-BAND TX / DUAL-BAND RX GSM/GPRS FEM |
| Group | 2G PAM |
