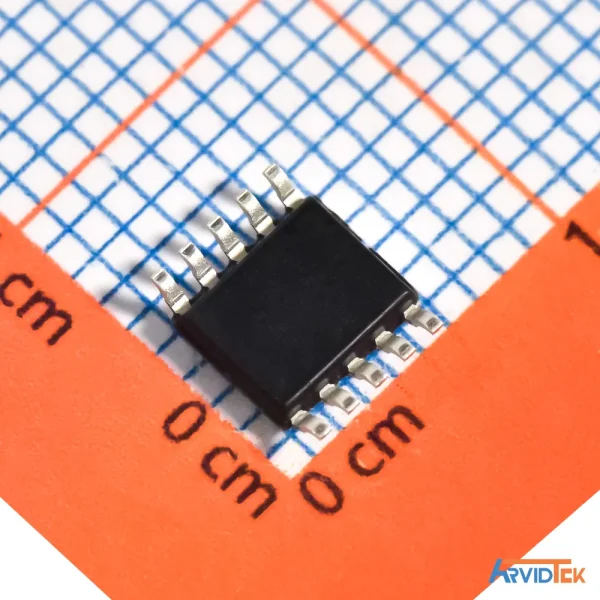

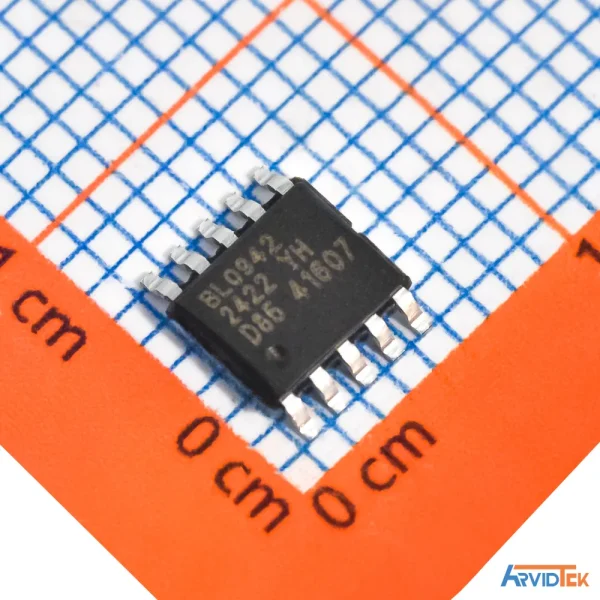

چیپ BL0942
72,670تومان
- اندازه‌گیری انرژی با کلاک داخلی و بدون نیاز به کالیبراسیون
اطلاع‌رسانی از طریق ایمیل هنگام موجود شدن محصول
- توضیحات
- توضیحات تکمیلی
- دانلود
- نظرات (0)
توضیحات
معرفی محصول
BL0942 یک چیپ اندازه‌گیری انرژی با کلاک داخلی و طراحی بدون نیاز به کالیبراسیون است که برای کاربردهای کنتورهای تک‌فاز، پریزهای هوشمند و دستگاه‌های خانگی هوشمند به‌کار می‌رود. این IC با دو کانال مستقل Sigma-Delta ADC برای اندازه‌گیری دقیق جریان و ولتاژ، مرجع داخلی 1.218V و خروجی‌های SPI/UART، امکان اندازه‌گیری ولتاژ موثر، جریان موثر، توان فعال و انرژی را با مصرف پایین فراهم می‌کند. بسته‌بندی SSOP-10-150mil، بازه تغذیه 3V تا 3.6V، دمای کاری -40°C تا +85°C و پشتیبانی RoHS از مشخصات کلیدی این محصول است که آن را گزینه‌ای کارا برای طراحی‌های هوشمند در حوزه انرژی می‌سازد.
مشخصات
| نام محصول | BL0942 |
|---|---|
| شرکت سازنده | BL (Shanghai Belling Corp., Ltd.) |
| نوع بسته‌بندی | SSOP-10-150mil (و SSOP-10L / TSSOP-14L در برخی کاربردها) |
| ولتاژ تغذیه | 3V تا 3.6V |
| جریان مصرف در حالت کار | ≈ 3 mA |
| فرکانس کلاک | ≈ 4 MHz |
| مرجع ولتاژ داخلی | 1.218 V |
| دامنه دینامیک | 4000:1 |
| دمای کار | -40°C تا +85°C |
| دقت / تفاوت بهره | Tolerance ≈ 0.2% |
| نوع متر | Single-Phase Energy Metering IC |
| روش ارتباطی | SPI (≤ 900 kHz) و UART (4.8k تا 38.4k baud) |
| مصرف کم (Power) | ≈ 10 mW (typical) با منبع 3.3V |
| RoHS | بله (RoHS compliant) |
| سایر ویژگی‌ها | مرجع داخلی 1.218V، oscillator داخلی ~4MHz، قابلیت خروجی موج و اطلاعات waveform، protections و امکان مانیتورینگ خاموشی و Overcurrent |
کاربردها
- کنتورهای انرژی تک‌فاز (Single-Phase Energy Meters)
- سوکت‌های هوشمند و دستگاه‌های خانگی هوشمند با وابستگی به اندازه‌گیری دقیق مصرف انرژی
- جمع‌آوری داده‌های مصرف انرژی برای تحلیل‌ها و بهینه‌سازی مصرف برق
- سیستم‌های مدیریت انرژی و داشبوردهای مصرف انرژی در ساختمان‌ها
برای جزئیات کامل‌تر، می‌توانید دیتاشیت BL0942 را از بخش «دانلود» دریافت کنید.
توضیحات تکمیلی
| Category | Integrated Circuits (ICs)/Power Management (PMIC)/Energy Metering |
|---|---|
| Manufacturer | BL |
| Package | SSOP-10-150mil |
| Clock Frequency | 4MHz |
| Tolerance | 0.2% |
| Operating Temperature | -40℃~+85℃ |
| Voltage Reference Value | 1.218V |
| Voltage - Supply | 3V~3.6V |
| Dynamic Range | 4000:1 |
| Meter Type | Single-Phase Energy Metering IC |
| Current - Supply | 3mA |
