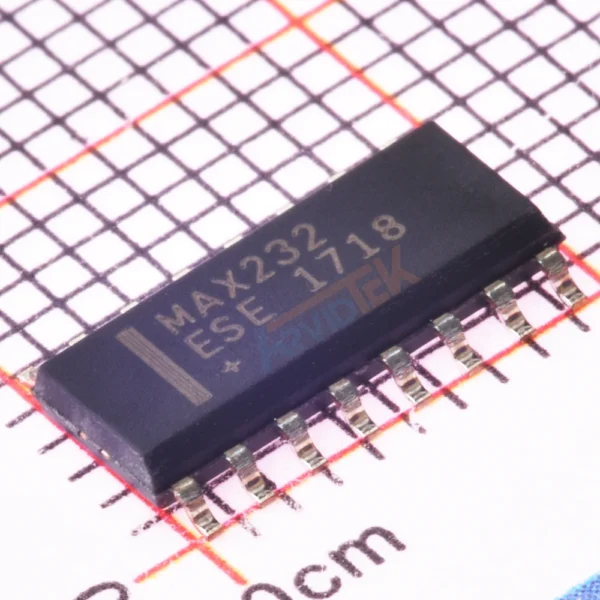

MAX232ESE+ (RS-232 Transceiver)

تراشه های MAX220–MAX249 از خانواده line drivers/receivers می باشد و برای تمامی رابط‌های ارتباطی EIA/TIA-232E و V.28/V.24 طراحی شده اند. این به شما کمک می‌کند در جایی که ولتاژ ±12V در دسترس نیست، از این تراشه ها بهره ببرید. این خانواده نیازی به قطعات خارجی ندارند و برای کاربردهایی که فضای مدار چاپی محدود است، توصیه می‌شود.

مشخصات فنی

• شماره قطعه تولید کننده: MAX232ESE+
• منبع تغذیه: +5V
• نوع: درایور/گیرنده چند کاناله RS-232
• تولید کننده: Analog Devices Inc./Maxim Integrated
• بسته بندی: SOIC-16
• تعداد درایورها: 2
• تعداد گیرنده‌ها: 2
• نرخ داده: 120Kbps
• ولتاژ تغذیه: 4.5V~5.5V
• نوع: ترانسیور
• دمای عملیاتی: -40℃~+85℃

کاربردها

• ترجمه رابط
• شبکه‌های چندگانه RS-232
• تجهیزات عیب یابی قابل حمل

مزایا و ویژگی‌ها

• صرفه‌جویی در فضای برد
• حذف نیاز به منبع تغذیه دو قطبی ±12V
• عملکرد با منبع تغذیه تک از +5V
• خازن‌های داخلی (مدل‌های MAX223، MAX233، MAX235، MAX245-MAX247)
• حالت خاموش با مصرف 5µW برای کاهش نیاز به توان
