MB6S

توضیحات

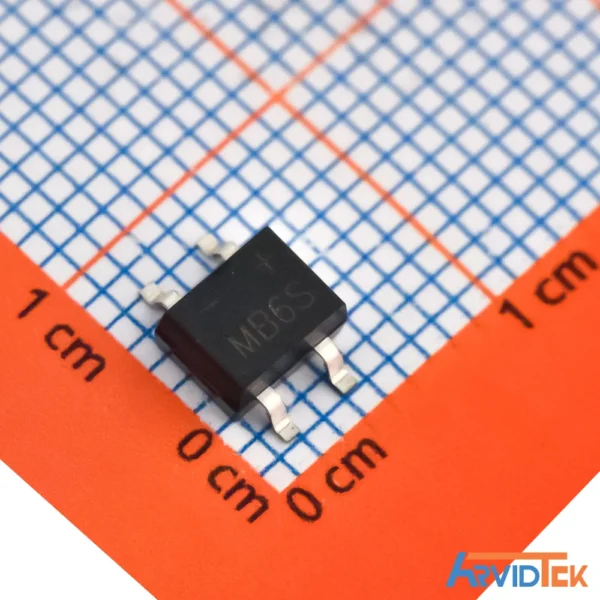

معرفی محصول MB6S و وضعیت بسته‌بندی

MB6S یک پل دیود (Bridge Rectifier) که برای منابع تغذیه کوچک تا متوسط مناسب است و با بسته‌بندی MBS ارائه می‌شود. برند سازنده YONGYUTAI آن بوده و ولتاژ برگشتی اسمی Vr برابر با 600V و جریان مستقیم متوسط برابر با 0.8A می‌باشد.

ویژگی‌های الکتریکی اصلی

این پل دیود دارای ولتاژ هدایت (Forward Voltage) تقریبی 1.1 ولت در جریان If برابر با 1 آمپر است. همچنین جریان رفت‌وآمد مستقیم که خروجی پل rectifier را تشکیل می‌دهد برابر با 800 میلی‌آمپر است. در مقابل، ولتاژ برگشتی دی سی Vr برابر با 600V می‌باشد و جریان نشت معکوس Ir در این شرط، حدود 5 میکروآمپر است. به عنوان یک آلترناتیو، قابلیت Surge بر پایه Non-Repetitive Peak Forward Surge Current تا 35 آمپر را در بر می‌گیرد که برای پیک‌های کوتاه و ناهمگن در مدار مفید است.

دامنه دمای کارکرد و بسته‌بندی

دامنه دمای اتصال عملیاتی یا Operating Junction Temperature Range برابر با -55°C تا +150°C است که نشان می‌دهد کارکرد این قطعه در شرایط شدید دمایی نیز قابل اعتماد است. بسته‌بندی MBS این پل را در دسته‌بندی‌های سطحی-برد مناسب قرار می‌دهد و قابلیت سازگاری با طراحی‌های رایج را افزایش می‌دهد. همچنین محصول استاندارد RoHS را رعایت می‌کند که نشانگر عدم استفاده از مواد خطرناک در فرآیند ساخت است و برای کاربردهای صنعتی و مصرفی امن‌تر می‌باشد.

کاربردهای عملی و نکات طراحی

MB6S برای تغذیه‌های با ولتاژ بالا و جریان کم تا متوسط، به ویژه در منابع تغذیه یکسو کننده با بارهای سبک تا متوسط که حرارت محدودی تولید می‌کنند ایده‌آل است. در طراحی مدار، باید به محدودسازی گرمای ناشی از جریان 0.8A و پیک‌های 35A توجه شود، بنابراین استفاده از هیت‌سینک از اهمیت برخوردار است. نشت و Leakage معکوس معمولاً در حدود μA 5 در Vr=600V است که در طراحی‌های ایزوله و ایمنی برای کنترل leakage مفید است. با توجه به Vf≈1.1V در If=1A، برق ورودی و افت ولتاژ در مدارهای بالا ممکن است به کاهش کارایی منجر شود و طراحی کنترلی مناسبی برای حمل جریان‌های بزرگ به بار بیاورد.
