توضیحات

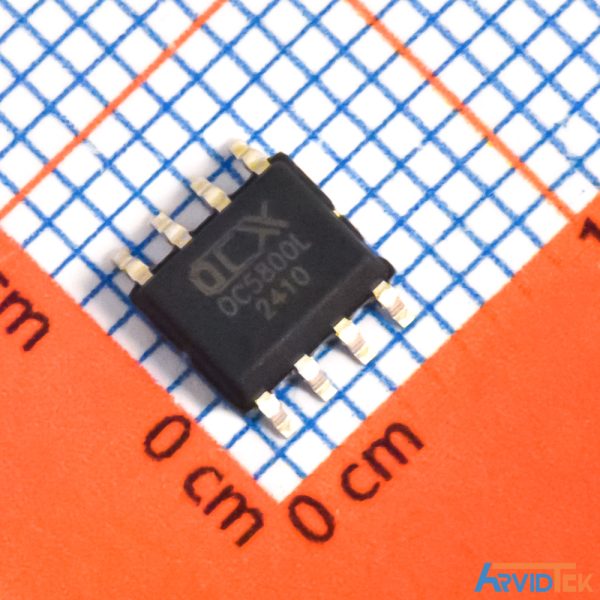

OC5800L یک کنترلر DC-DC سوئیچینگ با ولتاژ ورودی وسیع است که دارای MOSFET قدرت 100V/5A داخلی میباشد و حداکثر ولتاژ ورودی آن 90V است. این چیپ دارای ویژگیهایی مانند مصرف توان استندبای پایین، کارایی بالا، نوسان کم و نرخ تنظیم ولتاژ و بار عالی است. OC5800L از خروجیهای با جریان بالا پشتیبانی کرده و جریان خروجی آن میتواند به بیش از 2A برسد. این چیپ همچنین از عملکردهای خروجی ثابت ولتاژ و ثابت جریان پشتیبانی میکند.

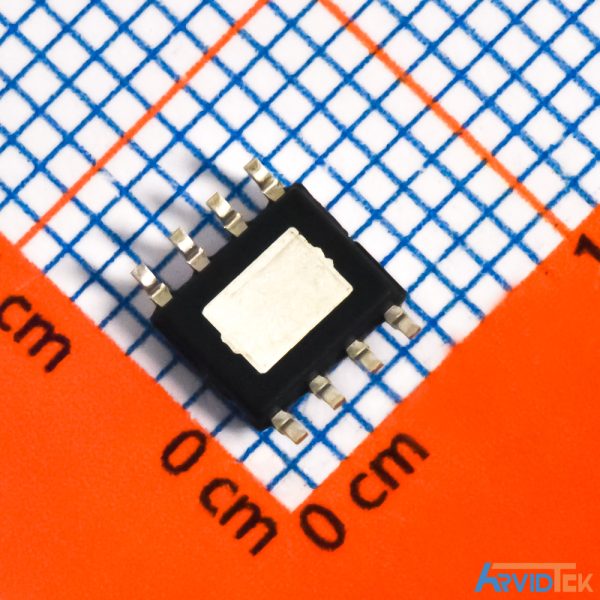

OC5800L با استفاده از کنترل PWM با فرکانس ثابت، فرکانس سوئیچینگ معمولی 140KHz دارد و در بارهای سبک به طور خودکار فرکانس سوئیچینگ را کاهش میدهد تا کارایی تبدیل بالاتری را به دست آورد. این چیپ دارای مدارهای داخلی برای راهاندازی نرم، حفاظت در برابر دما، حفاظت در برابر اتصال کوتاه خروجی و حفاظت در برابر محدودیت جریان است که به افزایش قابلیت اطمینان سیستم کمک میکند. OC5800L در پکیج ESOP8 ارائه میشود.
ویژگیها
| ویژگی | جزئیات |
|---|---|
| دامنه ولتاژ ورودی | 8V تا 90V |
| ولتاژ خروجی قابل تنظیم | از 5V تا 30V |
| حالتهای خروجی | پشتیبانی از خروجی ثابت ولتاژ و ثابت جریان |
| خروجیهای ثابت | 12V/2A و 5V/2A |
| کارایی | تا 96% |
| فرکانس کاری | 140KHz |
| مصرف توان استندبای | پایین |
| حفاظت داخلی | در برابر دما و اتصال کوتاه خروجی |
| راهاندازی نرم | داخلی |
کاربردها
- دستگاههای ردیاب
- منبع ولتاژ ثابت
- خودروهای برقی، دوچرخههای برقی، و خودروهای باتریدار
- اسکوترها و کامیونها
