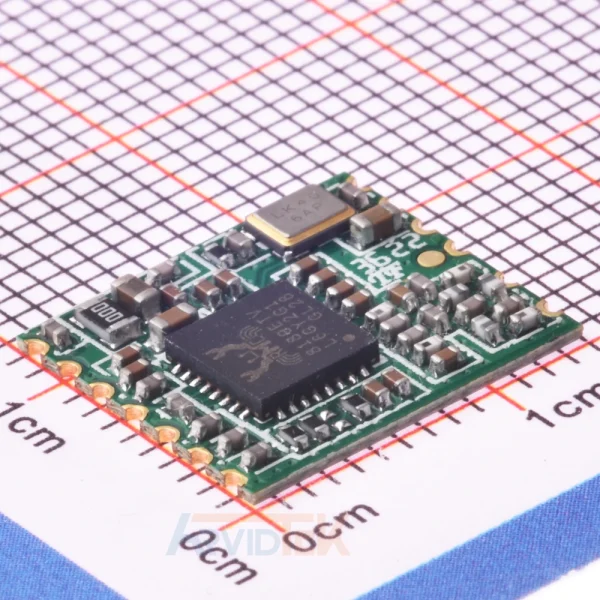

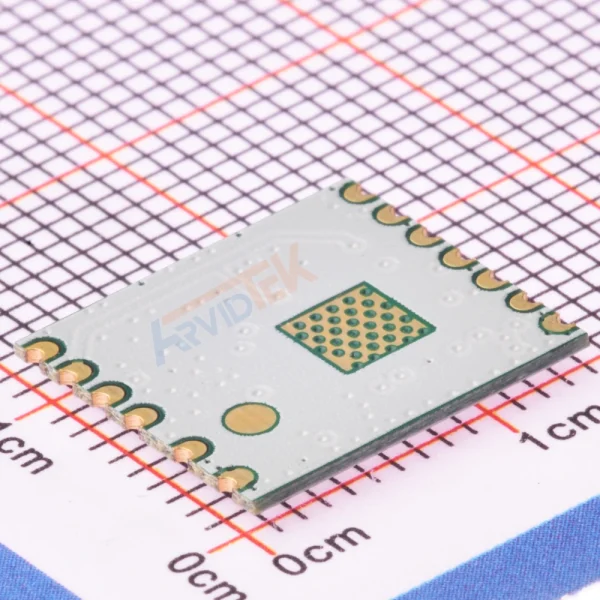

معرفی RTL8189ETV در ارویدتک

RTL8189ETV یک کنترلر شبکه بی‌سیم (WLAN) است که به صورت یک تراشه یکپارچه طراحی شده و از استاندارد 802.11n پشتیبانی می‌کند. این تراشه شامل یک MAC WLAN، یک باند پایه WLAN با قابلیت 1T1R و یک فرستنده و گیرنده RF WLAN است. RTL8189ETV یک راه‌حل کامل برای دستگاه‌های بی‌سیم با عملکرد بالا ارائه می‌دهد.

ویژگی‌های باند پایه

باند پایه WLAN این تراشه از تکنیک تقسیم فرکانس متعامد (OFDM) با یک مسیر ارسال و یک مسیر دریافت استفاده می‌کند و با مشخصات IEEE 802.11n سازگار است. ویژگی‌های آن شامل یک جریان فضایی، فاصله نگهدارنده کوتاه (GI) 400 نانوثانیه، پخش فضایی و انتقال در باندهای 20MHz و 40MHz است.

سازگاری با استانداردهای قدیمی

برای سازگاری با استانداردهای قدیمی‌تر، پردازش باند پایه DSSS، CCK و OFDM برای پشتیبانی از تمام نرخ‌های داده IEEE 802.11b و 802.11g گنجانده شده است. روش‌های مدولاسیون DBPSK و DQPSK با قابلیت مخفی‌سازی داده نیز در دسترس هستند و CCK از نرخ‌های داده قدیمی‌تر با پیش‌زمینه طولانی یا کوتاه پشتیبانی می‌کند. مسیرهای FFT/IFFT با سرعت بالا، به همراه مدولاسیون BPSK، QPSK، 16QAM و 64QAM، نرخ‌های داده بالاتری از 54Mbps و 150Mbps برای IEEE 802.11g و 802.11n OFDM ارائه می‌دهند.

بهبود عملکرد و کاهش تداخل

کنترلر WLAN RTL8189ETV دارای یک تشخیص‌دهنده سیگنال پیشرفته، یک تنظیم‌کننده دامنه فرکانس تطبیقی و یک دیکودر ویتربی نرم (soft-decision Viterbi decoder) است که به کاهش اثرات چندمسیره و تداخل متقابل در دریافت چندین جریان کمک می‌کند. همچنین، تشخیص و سرکوب تداخل قوی برای محافظت در برابر تداخل بلوتوث، تلفن‌های بی‌سیم و مایکروویو فراهم شده است.

جبران‌سازی و فیلترها

این کنترلر همچنین شامل جبران‌سازی‌های مؤثر برای عدم تعادل IQ، جابجایی DC، نویز فاز، جابجایی فرکانس و جابجایی زمان است. فیلترهای FIR دیجیتال قابل انتخاب برای برآورده کردن الزامات طیف انتقال و رد کردن تداخل کانال‌های مجاور نیز ارائه می‌شود.

کنترل قدرت و تنوع آنتن

کنترلر RTL8189ETV از AGC سریع گیرنده با حلقه‌های کنترل همزمان و غیرهمزمان بین آنتن‌ها، عملکردهای تنوع آنتن و کنترل قدرت انتقال تطبیقی برای بهبود عملکرد در بخش‌های آنالوگ ترانسیور پشتیبانی می‌کند.

پشتیبانی از پروتکل‌های پیشرفته

این کنترلر همچنین از استانداردهای 802.11e برای برنامه‌های چندرسانه‌ای، 802.11i برای امنیت و 802.11n برای بهبود کارایی پروتکل MAC پشتیبانی می‌کند. با استفاده از تکنیک‌های تجمیع بسته مانند A-MPDU و A-MSDU، کارایی پروتکل به طور قابل توجهی بهبود می‌یابد. مکانیزم‌های صرفه‌جویی در انرژی مانند Legacy Power Save و U-APSD، انرژی هدر رفته در زمان‌های بیکاری را کاهش می‌دهند و انرژی اضافی مورد نیاز برای انتقال OFDM را جبران می‌کنند. RTL8189ETV مکانیزم‌های همزیستی ساده برای سازگاری با شبکه‌های قدیمی و 20MHz/40MHz را فراهم می‌کند.

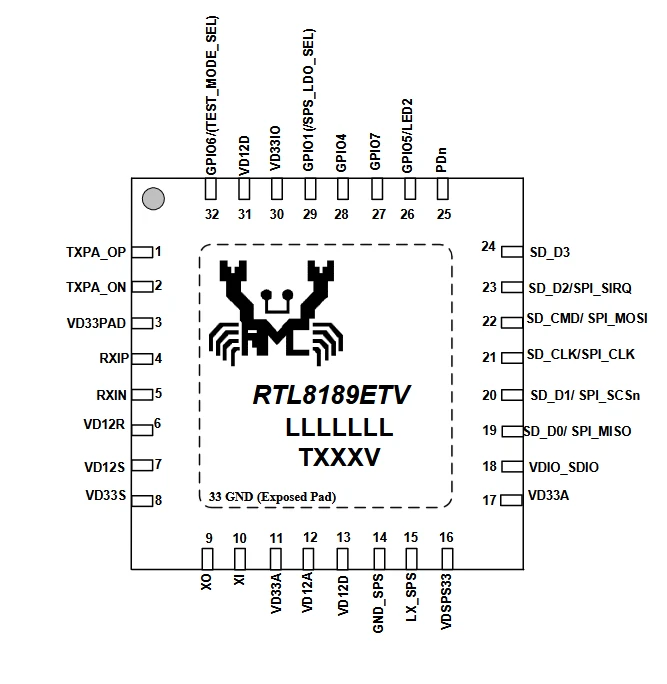

پین های خروجی (Pin-Out)

ویژگی های RTL8189ETV

ویژگی های تراشه RTL8189ETV را میتوان در چند دسته معرفی کرد:

مشخصات عمومیRTL8189ETV

• تراشه 32 پین QFN: این تراشه شامل MAC CMOS، باند پایه PHY و RF در یک تراشه واحد برای WLAN سازگار با IEEE 802.11b/g/n است.
• راه‌حل کامل 802.11n: این تراشه برای باند 2.4GHz طراحی شده است.
• نرخ PHY دریافت و ارسال: نرخ PHY دریافت و ارسال 72.2Mbps با استفاده از باند 20MHz و 150Mbps با استفاده از باند 40MHz.
• سازگاری با مشخصات 802.11n: این تراشه با مشخصات 802.11n سازگار است و همچنین با دستگاه‌های 802.11b/g در حالت 802.11n سازگار است.

رابط کاربری

• رعایت استاندارد SDIO: این تراشه با SDIO 1.1/2.0/3.0 برای WLAN با نرخ کلاک تا 100MHz سازگار است.
• رابط GSPI: این رابط برای تنظیم endian برای WLAN قابل پیکربندی است.

استانداردهای پشتیبانی شده

• سازگاری با WLAN IEEE 802.11b/g/n: این تراشه از استانداردهای WLAN 802.11b/g/n پشتیبانی می‌کند.
• بهبود کیفیت خدمات IEEE 802.11e (WMM): این تراشه از بهبود کیفیت خدمات (QoS) پشتیبانی می‌کند.
• استاندارد 802.11i: شامل خدمات احراز هویت Open، کلید مشترک و کلید جفتی (WPA، WPA2).

ویژگی‌های MAC WLAN

• تجمیع فریم: برای افزایش کارایی MAC (A-MSDU، A-MPDU).
• تأیید سریع و با تأخیر کم: تأیید بلوک با سرعت بالا (HT-BA).
• تقلب در سطح PHY: برای افزایش سازگاری با استانداردهای قدیمی.
• مکانیزم صرفه‌جویی در انرژی: برای کاهش مصرف انرژی.
• مدیریت کانال و همزیستی: برای بهبود عملکرد در محیط‌های شلوغ.
• فرصت ارسال (TXOP): برای افزایش پهنای باند چندرسانه‌ای با استفاده از فضای بین فریم کوتاه (SIFS).

ویژگی‌های PHY WLAN

• OFDM IEEE 802.11n: استفاده از تکنیک OFDM برای انتقال داده.
• یک مسیر ارسال و یک مسیر دریافت (1T1R): برای بهبود عملکرد.
• انتقال در باند 20MHz و 40MHz: برای افزایش نرخ داده.
• فاصله نگهدارنده کوتاه (400 نانوثانیه): برای کاهش تأخیر.
• مدولاسیون DSSS: شامل DBPSK و DQPSK، و CCK با پیش‌زمینه طولانی و کوتاه.
• مدولاسیون OFDM: شامل BPSK، QPSK، 16QAM و 64QAM.
• نرخ کدگذاری کانولوشن: 1/2، 2/3، 3/4 و 5/6.
• حداکثر نرخ داده: 54Mbps در 802.11g و 150Mbps در 802.11n.
• تنوع سوئیچ برای DSSS/CCK: برای بهبود کیفیت سیگنال.
• تنوع آنتن سخت‌افزاری: در سطح بسته برای بهبود عملکرد
