توضیحات
معرفی محصول و مروری بر مشخصات اصلی

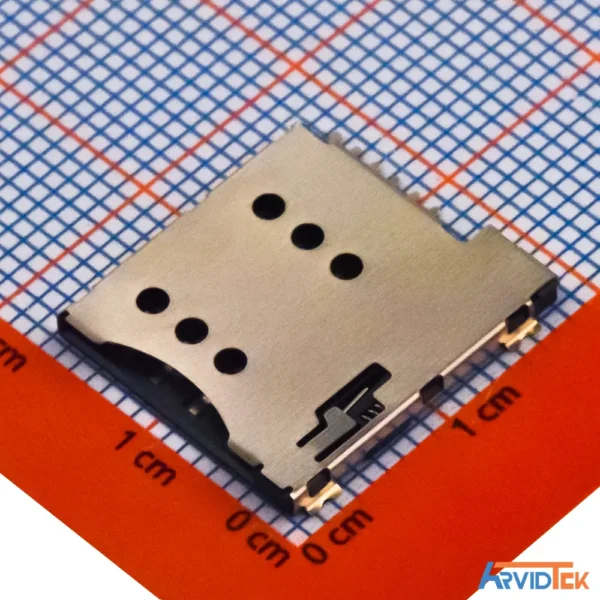

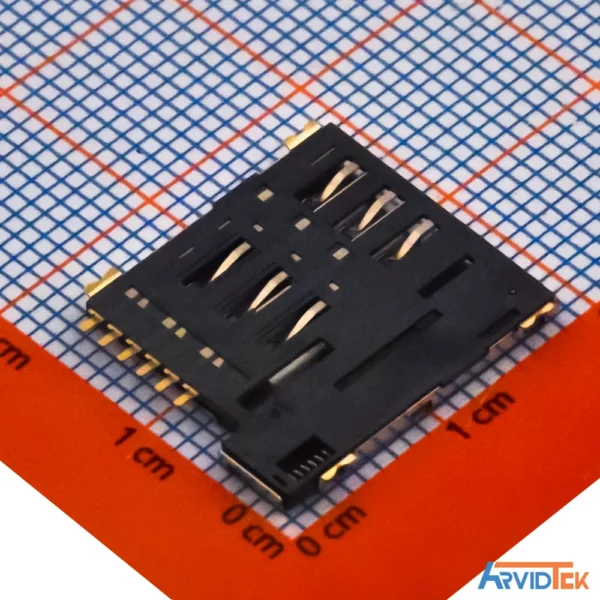

این کانکتور Micro SIM Card با فرمت SMD به سفارش شرکت XUNPU و با پارت نامبر SMC-202-6 طراحی شده است. ارتفاع از سطح برد برابر با 1.35 میلیمتر است و از نظر مکانیزم ورودی و خروجی کارت به صورت Push-Push عمل میکند که کار با یک فشار ساده را برای کاربر فراهم میکند. برای تطبیق با استانداردهای محیطی، این محصول با گواهی ROHS عرضه میشود.
عملکرد مکانیکال Push-Push
عملکرد Push-Push به کاربر امکان میدهد با فشار دادن میکرو سیم کارت، آن را وارد یا خارج کند. ارتفاع کم 1.35 میلیمتر از سطح برد برای طراحیهای فشرده و موبایلی ایدهآل است، زیرا جایگیری دقیق بین سایر مولفههای برد را افزایش میدهد. نداشتن قابلیت تشخیص کارت در این مدل به این معنی است که حضور کارت در مدار باید از طریق منطق های نرمافزاری یا سیگنالهای جانبی کنترل شود.
کاربردها و نکات
این کانکتور برای دستگاههای موبایل، تبلتها، ابزارهای پوشیدنی و هر نوع محصولی که از Micro SIM استفاده میکند، مناسب است. طراحی SMD ضمن امکان نصب سطحی، به صرفهجویی فضا و کاهش پیچیدگی در اسمبلی کمک میکند. با توجه به اینکه قابلیت Card Detect ندارد، همواره باید به طراحی PCB و منطق کنترل حضور کارت توجه شد تا از صحت رخدادهای ورود و خروج کارت اطمینان حاصل گردد.
توضیحات تکمیلی
| Category | Connectors/SIM Card Connectors |
|---|---|
| Manufacturer | XUNPU |
| Package | SMD |
| Card Connection Mode | Push-Push |
| Rated Voltage (Max) | – |
| Height Above Board | 1.35mm |
| Supplementary Features | – |
| Card Detection | No Card Detect |
| Connector Type | Connector and Ejector |
| Operating Temperature | – |
| Card Type | MicroSIM Card |
